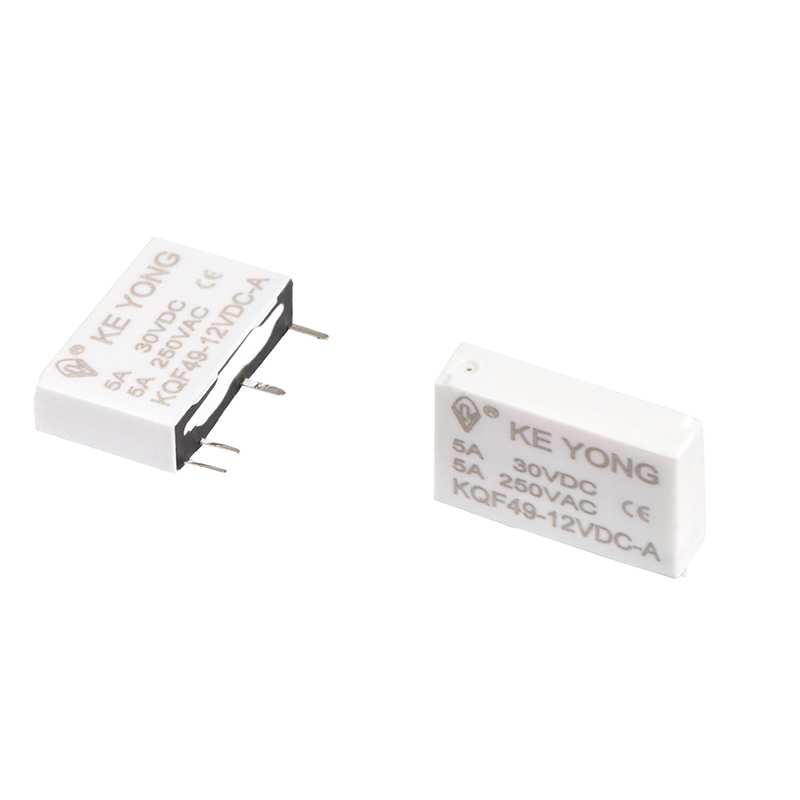

NINGBO KEYONG JINGSHENG APPLIANCE ÉLECTRIQUE CO., LTD. fournit le relais de puissance PCB subminiature KQF49 (49F) 5A, doté de dimensions compactes, d'une capacité de commutation de 5A, d'une rigidité diélectrique de 3kV, d'une isolation de classe F et d'une faible consommation électrique de bobine de 0,2W pour des performances stables et économes en énergie. Conçu pour le montage sur PCB et conforme aux normes CEI 61131-2 et RoHS, il est largement utilisé dans les appareils électroménagers, les systèmes d'automatisation, les équipements de télécommunication, les instruments et les dispositifs de télécommande nécessitant un contrôle électrique fiable et une stabilité de fonctionnement à long terme.
Une commutation stable réduit le risque de panne d'équipement
Dans les applications pratiques, la défaillance d'un relais provient souvent d'une performance de contact instable dans des conditions de commutation continue. KEYONG utilise des matériaux de contact de haute qualité et des processus d'assemblage précis pour améliorer la cohérence de la commutation et réduire les arcs électriques pendant le fonctionnement.
Cela aide les clients :
●Réduire les temps d'arrêt des équipements
●Améliorer la fiabilité des produits
●Réduire les coûts de maintenance après-vente
●Prolonger la durée de vie globale des systèmes électroniques
Pour les fabricants d’appareils électroménagers ou d’équipements de contrôle intelligents, la fiabilité des relais est particulièrement importante pour la performance du marché à long terme.
La taille compacte permet d'économiser de l'espace sur le PCB
Les produits électroniques modernes continuent d’évoluer vers des conceptions compactes et intégrées. Les composants surdimensionnés augmentent la difficulté de disposition des PCB et limitent l'optimisation de la structure interne.
Le relais de puissance PCB subminiature 5A présente une structure compacte à profil bas adaptée aux applications de montage de PCB haute densité. Il permet aux ingénieurs d'optimiser la disposition des cartes tout en maintenant des performances de contrôle électrique stables.
Cela le rend approprié pour :
●Commutateurs intelligents
●Modules de contrôle
●Produits de sécurité
●Matériel de communication
●Appareils électroménagers intelligents
●Systèmes d'automatisation compacts
La faible consommation d'énergie prend en charge une conception économe en énergie
La génération de chaleur et une consommation d’énergie excessive peuvent affecter la stabilité des circuits électroniques sensibles.
La structure de bobine optimisée du relais KEYONG 5A permet de réduire la consommation d'énergie pendant le fonctionnement tout en améliorant la stabilité thermique à l'intérieur de l'équipement. Ceci est particulièrement utile pour les produits nécessitant de longues heures de fonctionnement ou des conditions de veille continue.
Oui. KEYONG fournit des solutions de relais OEM et personnalisées en fonction des différentes exigences des clients, notamment :
●Personnalisation de la tension de bobine
●Ajustement de la configuration des terminaux
●Correspondance de la prise relais
●Support de faisceau de câblage
● Marquage et emballage personnalisés
Cela aide les clients à améliorer la compatibilité des produits et l’efficacité de la chaîne d’approvisionnement.
| Modalités de contact | 1A |
| Résistance de contact | ≤100 mΩ(1A6 VCC) ≤50 mΩ(1A 6 VCC) |
| Matériel de contact | AgSnO₂,AgNi |
| Évaluation des contacts (Res.load) | 5A 250 VCA/30 VCC |
| Tension de commutation maximale | 250 VCA/125 VCC (à 0,3 A) |
| Courant de commutation maximum | 5A |
| Puissance de commutation maximale | 1250VA/150W |
| Charge minimale | 5 VCC 10 mA 5 VCC 1 mA |
| Endurance mécanique | 2×10⁷opérations |
| Endurance électrique | 1×10⁵ops(AgNi,3A 250VAC/30VDC,85°C,1s 9s) 5×10⁴ps (AgNi,5A 250VAC/30VDC,1s 9s) |
| Tension nominale (VCC) | 5 | 6 | 9 | 12 | 18 | 24 |
| Tension d'action (VCC) | ≤3,50 | ≤4,20 | ≤6,30 | ≤8,40 | ≤12,6 | ≤16,8 |
| Tension de libération (VDC) | ≥0,25 | ≥0,30 | ≥0,45 | ≥0,60 | ≥0,90 | ≥1,20 |
| Tension maximale (VCC) | 6.0 | 7.2 | 10.8 | 14.4 | 21.6 | 28.8 |
| Résistance de bobine(2) | 208x(1±10%) | 300x(1±10%) | 675x(1±10%) | 1200x(1±10%) | 2700x(1±15%) | 3200x(1±15%) |
| Niveau d'isolation | B/F | |
| Résistance d'isolation | 100 MΩ (500 V CC) | |
| Résistance diélectrique (courant de fuite 1 mA) | Entre bobine et contacts | 3000 VCA 1 min |
|
|
Entre contacts ouverts | 1000VAC 1min |
| Temps de fonctionnement (à tension nominale) | ≤10 ms | |
| Temps de déclenchement (sans diode) (à tension nominale) | ≤5 ms | |
| Humidité | 5% HR ~ 85% HR | |
| Température ambiante | -40°C~85℃ | |
| Résistance aux chocs | Fonctionnel | 98 m/s² |
|
|
Destructeur | 980 m/s² |
| Résistance aux vibrations (double amplitude) | 10 Hz ~ 55 Hz 1,5 mm | |
| Poids | Environ 3g | |
| Construction | Scellé | |
| Type de colis | Terminaison PCB | |
| Surtension (entre bobine et contacts) | 6kV (1,2/50us) | |
Le relais de puissance PCB subminiature KEYONG 5A est largement utilisé dans diverses industries et systèmes électriques, notamment :
●Appareils électroménagers
●Systèmes de maison intelligente
●Matériel de sécurité et de surveillance
●Appareils de communication
●Contrôle de l'automatisation industrielle
●Modules d'alimentation intelligents
● Cartes de contrôle PCB
●Matériel bureautique
●Produits électroniques intelligents
En tant que fournisseur de relais professionnel, KEYONG travaille avec des clients en Amérique du Nord, en Europe, en Asie du Sud-Est et au Moyen-Orient pour fournir des solutions de relais stables adaptées aux différentes exigences du marché.
1.Pourquoi choisir un relais PCB subminiature au lieu d'un relais standard ?
Les relais PCB subminiatures permettent d'économiser de l'espace d'installation et conviennent mieux aux appareils électroniques compacts et aux systèmes de contrôle intelligents nécessitant des configurations PCB haute densité.
2. Le relais 5A est-il adapté aux appareils électroménagers ?
Oui. Il est largement utilisé dans les appareils électroménagers, les commutateurs intelligents et les systèmes de contrôle nécessitant des performances de commutation stables de faible à moyenne puissance.
3.Comment KEYONG garantit-il une qualité constante des produits ?
KEYONG utilise des lignes de production automatisées, des équipements d'inspection de précision et des procédures strictes de gestion de la qualité ISO9001 pour maintenir une cohérence stable des produits.
4. Les tensions de bobine personnalisées peuvent-elles être prises en charge ?
Oui. Différentes options de tension de bobine et spécifications personnalisées sont disponibles en fonction des exigences de l'application.
5. Vers quels marchés KEYONG exporte-t-il ?
KEYONG exporte des produits de relais vers l'Amérique du Nord, l'Amérique du Sud, l'Europe occidentale, l'Asie du Sud-Est et le Moyen-Orient, au service des clients OEM et industriels mondiaux.
6.Le relais est-il adapté aux conditions de travail continu ?
Oui. Le relais est conçu pour un fonctionnement stable dans les environnements de commutation continue que l'on trouve couramment dans les appareils intelligents, les systèmes de contrôle industriels et les équipements de communication.
Une correspondance de charge correcte et une disposition appropriée du PCB peuvent améliorer encore la durée de vie du relais et la stabilité de fonctionnement.
KEYONG se concentre sur la coopération à long terme grâce à une qualité fiable, une capacité de production stable et un support technique professionnel. Que vous recherchiez des relais pour les appareils électroménagers, l'automatisation industrielle, les systèmes de contrôle intelligents ou les équipements de communication, le relais de puissance PCB subminiature KEYONG 5A offre une solution fiable pour les applications électroniques modernes.
