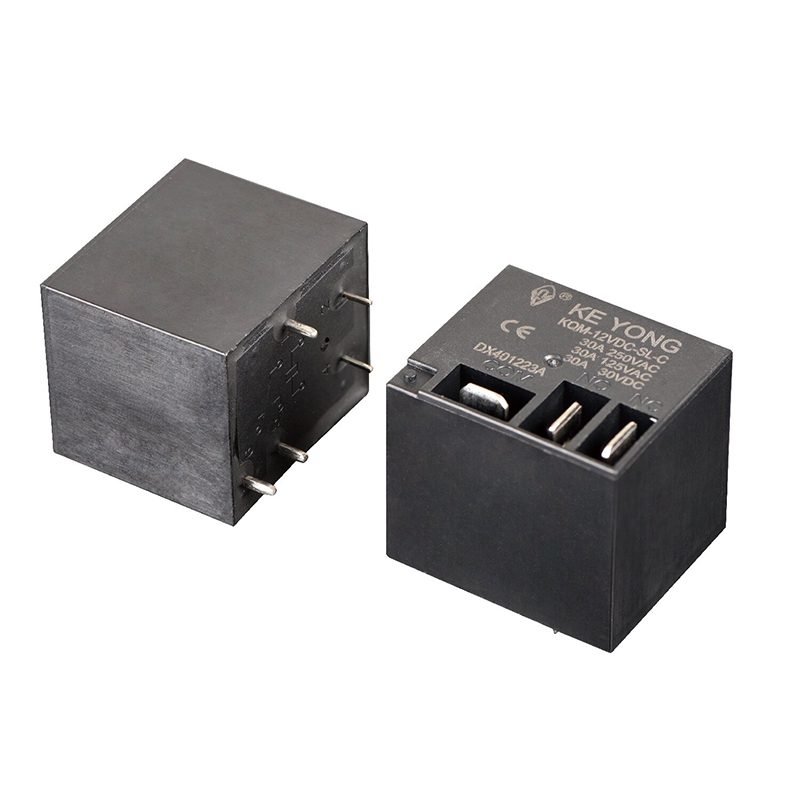

Le relais miniature haute puissance KEYONG pour bornes à connexion rapide et PCB est conçu pour les applications de commutation à charge élevée qui exigent une taille compacte, des performances stables et une fiabilité à long terme. Fabriqué par KEYONG, un fabricant et usine de relais professionnels en Chine avec plus d'une décennie d'expérience en production, ce relais est conçu pour répondre aux besoins des fabricants d'appareils électroménagers, des intégrateurs de systèmes de contrôle industriels, des fournisseurs d'électronique automobile et des producteurs d'équipements OEM du monde entier.
En tant que fournisseur de relais chinois de confiance, KEYONG combine une fabrication de précision automatisée, une gestion stricte de la qualité ISO9001 et des certifications internationales pour fournir des solutions de relais fiables pour les projets d'approvisionnement mondiaux. Ce relais miniature haute puissance offre l'équilibre idéal entre une structure compacte, une capacité de commutation élevée et des options de bornes flexibles, ce qui le rend adapté aux applications de connexion rapide et de montage sur PCB.

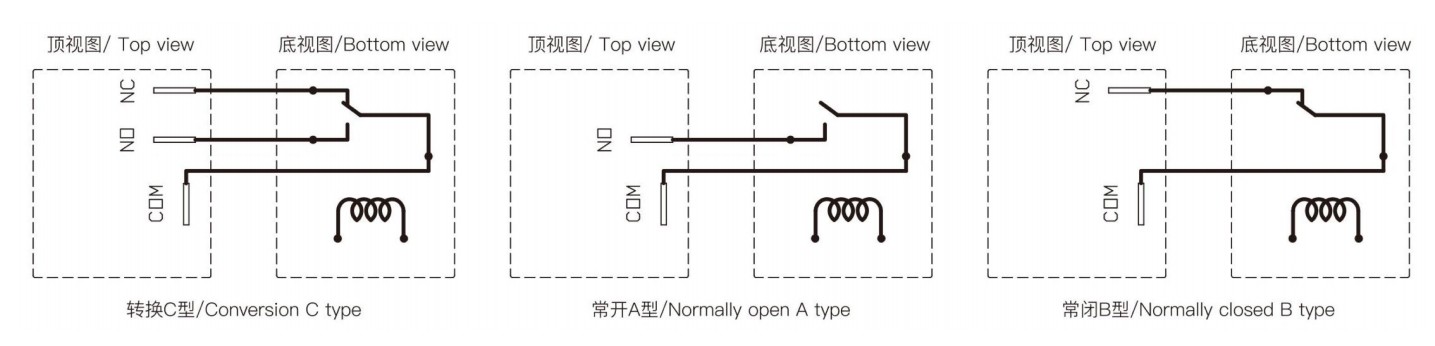

| Modalités de contact | ABC |
| Résistance de contact | ≤100 mΩ (1 A 6 V CC) |
| Matériel de contact | Alliage d'argent : AgSnO₂ In₂O₂, AgSnO₂, AgNi |
| Évaluation des contacts (Res.load) | 20A/30A/50A 250VAC,1-1/2HP240VAC,1HP 120VAC |
| Tension de commutation maximale | 250 VCA |
| Courant de commutation maximum | 50A |
| Puissance de commutation maximale | 7500 VA |
| Endurance électrique (Fréquence : 360 opérations/h) | 1×10⁵ops/1×10⁴ops |
| Endurance mécanique (Fréquence : 18 000 opérations/h) | 1×10⁷opérations |
| Consommation électrique (W) | 0,9W(L) | |||||||
| Tension nominale (VCC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| Résistance de bobine (Ω ± 10 %) | 27.7 | 40 | 90 | 160 | 360 | 640 | 1440 | 2560 |
| Tension de démarrage (Max) | 75 % (tension nominale) | |||||||
| Tension de chute (Min) | 10 % (tension nominale) | |||||||
| Tension de surmultiplication maximale autorisée (VDC) | 130 % (tension nominale) | |||||||
| Niveau d'isolation | B/F | |
| Résistance d'isolation | 1000MQ(500VCC) | |
| Rigidité diélectrique (courant de fuite 1 mA) | Entre bobine et contacts | 2000VAC 1min |
|
|
Entre contacts ouverts | 1500 VCA 1 min |
| Temps de fonctionnement (à tension nominale) | ≤15 ms | |
| Temps de déclenchement (sans diode) (à tension nominale) | ≤10 ms | |
| Humidité | 5% ~ 85% HR | |
| Température ambiante | -40 ℃ ~ + 85 ℃/+105 ℃ | |
| Résistance aux chocs | Fonctionnel | 98 m/s² |
|
|
Destructeur | 980 m/s² |
| Résistance aux vibrations (double amplitude) | 10 Hz ~ 55 Hz 1,5 mm | |
| Poids | Environ 34g | |
| Construction | Scellé et résistant au flux | |
Le relais miniature haute puissance pour bornes à connexion rapide et PCB est couramment utilisé dans :
●Climatiseurs
●Chauffe-eau
●Systèmes de contrôle de maison intelligente
●Équipements d'automatisation industrielle
●Modules de contrôle de communication
●Systèmes de distribution d'énergie
●Dispositifs de surveillance de sécurité
●Équipements de recharge et de stockage d'énergie
Son encombrement compact et ses méthodes d'installation flexibles en font un excellent choix pour les assemblages électroniques modernes nécessitant des configurations de circuits imprimés haute densité.
1. Ce relais est-il adapté aux applications de commutation à courant élevé ?
Oui. Le relais miniature haute puissance KEYONG pour bornes à connexion rapide et PCB est conçu pour des performances de commutation stables à charge élevée tout en conservant des dimensions compactes. Il convient aux environnements de commutation exigeants tels que les tableaux de commande d'appareils et les modules industriels.
2. Peut-il prendre en charge l'installation de PCB et de câblage externe ?
Oui. Ce relais présente des configurations de connexion rapide et de bornes PCB, permettant une installation flexible pour différentes conceptions d'équipement. Cela réduit les coûts de refonte pour les clients OEM.
3.Comment KEYONG assure-t-il la cohérence du produit ?
En tant que fabricant chinois expérimenté de relais, KEYONG utilise des systèmes automatisés de bobinage, d'assemblage, de soudure, de réglage des paramètres et d'inspection par vision industrielle pour garantir une qualité de production stable. Chaque lot est soumis à des tests rigoureux avant expédition.
4.Des services de personnalisation sont-ils disponibles ?
Oui. En tant que fournisseur professionnel et usine de relais en Chine, KEYONG prend en charge les tensions de bobine, les structures de bornes, les matériaux de contact et les exigences de marque personnalisées pour les projets OEM et ODM.
5. Quelles certifications ce relais possède-t-il ?
Les produits sont fabriqués selon les normes de qualité ISO9001 et sont conformes à plusieurs certifications internationales, notamment UL, TUV, CQC, CE et RoHS, garantissant ainsi leur adéquation aux exigences du marché international.
KEYONG prend en charge :
●Fabrication de relais OEM
●Solutions de terminaux personnalisés
● Prise en charge des tests d'échantillons
●Aide technique à la sélection
● Planification rapide de la production
●Service d'exportation mondial
Si vous recherchez un fabricant chinois fiable de relais miniatures haute puissance pour bornes à connexion rapide et PCB, KEYONG fournit un support technique professionnel, une capacité de production stable et un service réactif pour une coopération à long terme.
