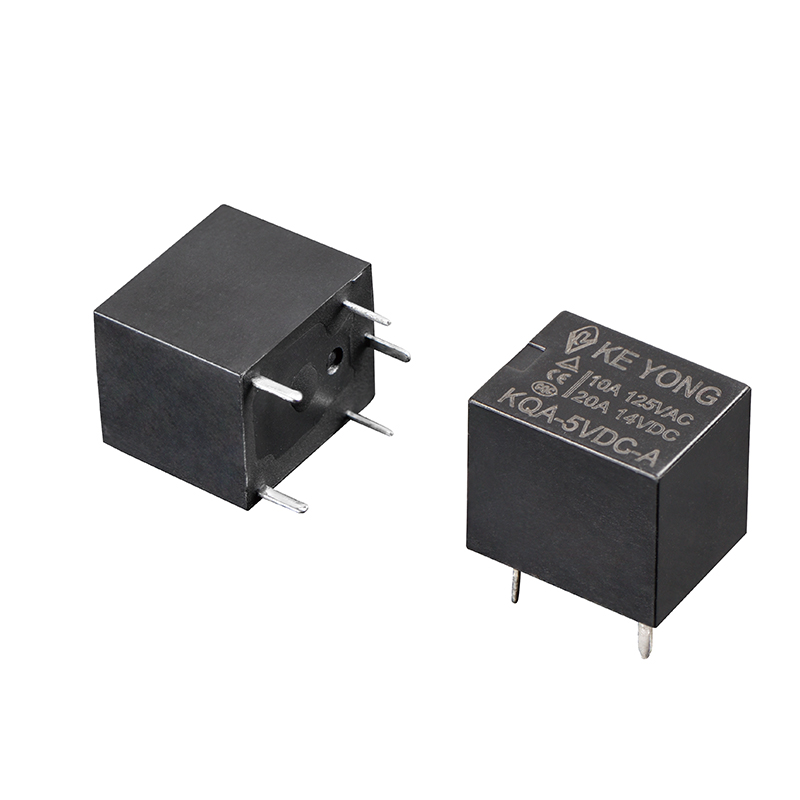

Le relais haute puissance super miniature 20 A est un relais électromagnétique compact monté sur PCB conçu pour les applications de commutation à courant élevé où l'efficacité de l'espace et des performances fiables sont essentielles. Avec une capacité de commutation jusqu'à 20 A, ce relais miniature offre un contrôle stable des charges haute puissance dans les équipements industriels, les appareils électroménagers et les systèmes de contrôle électronique.
En tant que fabricant et fournisseur direct en Chine, nous fournissons une qualité constante, des prix compétitifs et une personnalisation OEM/ODM aux clients B2B mondiaux.
●Conception ultra-compacte pour une disposition de circuits imprimés haute densité
●Haute capacité de commutation jusqu'à 20 A pour les applications de contrôle de puissance
● Performances stables en fonctionnement continu à forte charge
● Faible consommation d'énergie de la bobine avec une sensibilité élevée
●Longue durée de vie électrique et mécanique
●Convient à l'assemblage automatisé de circuits imprimés SMT/traversants
●Structure de contact fiable pour les environnements industriels
1. Approvisionnement direct d'usine
Nous sommes un fabricant professionnel de relais en Chine, garantissant une capacité de production stable et des prix d'usine compétitifs.
2. Fiabilité de charge élevée
Conçu pour gérer un courant d'appel élevé et une charge continue de 20 A, garantissant un fonctionnement stable dans des environnements exigeants.
3. Conception de PCB compacte
La structure ultra-miniature aide les ingénieurs à réduire l'empreinte PCB et à améliorer l'efficacité de l'intégration du système.
4. Contrôle de qualité strict
Chaque relais est soumis à des tests de performances électriques, des tests de résistance de contact et une vérification d'endurance avant expédition.
5. Personnalisation OEM/ODM
Nous soutenons :
●Personnalisation de la tension de bobine
●Conception de la configuration des contacts
●Ajustement de la structure du logement
●Solutions de branding et d'emballage

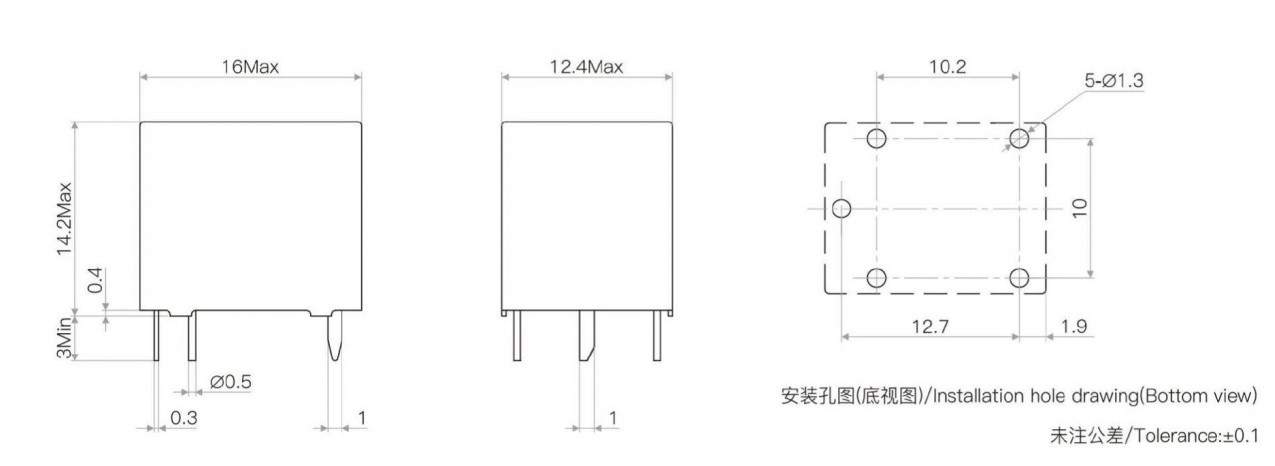

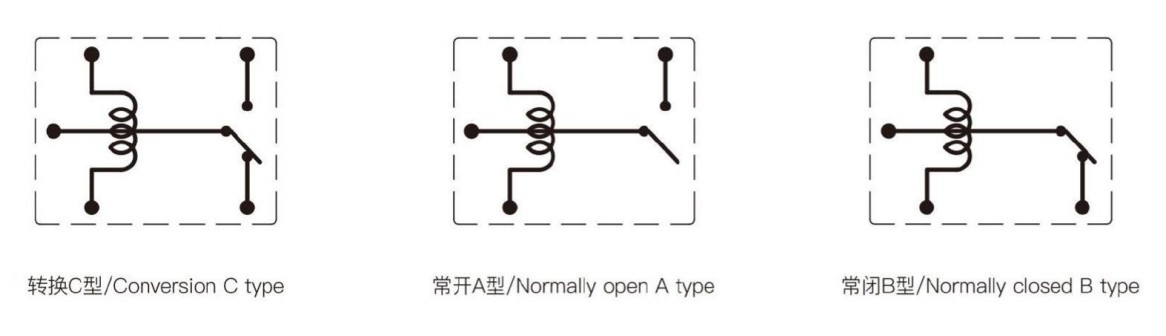

| Modalités de contact | ABC |
| Résistance de contact | ≤100 mΩ (1 A 6 V CC) |
| Matériel de contact | Alliage d'argent : AgSnOlIn₂O₃, AgSnO₂, AgNi |
| Évaluation des contacts (Res.load) | 10A 125VCA,10A/20A 14VCC |
| Tension de commutation maximale | 220 VCA/16 VCC |
| Courant de commutation maximum | NON : 35A NC : 20A |
| Puissance de commutation maximale | 2 200 VA/320 W |
| Fréquence d'endurance électrique : 360 opérations/h) | 1×10⁵ops/1×10⁴ops |
| Endurance mécanique (Fréquence : 18 000 opérations/h) | 1×10⁷opérations |
| Consommation électrique (W) | 0,60 W (L) | 0,80 W(D) | ||||||||||
| Tension nominale (VCC) | 05 | 06 | 09 | 12 | 18 | 24 | 05 | 06 | 09 | 12 | 18 | 24 |
| Résistance de bobine (Ω ± 10 %) | 42 | 60 | 135 | 240 | 540 | 960 | 31.25 | 45 | 101 | 180 | 405 | 720 |
| Tension de démarrage (Max) | 75 % (tension nominale) | |||||||||||
| Tension de chute (Min) | 10 % (tension nominale) | |||||||||||
| Tension de surmultiplication maximale autorisée (VDC) | 130 % (tension nominale) | |||||||||||
| Niveau d'isolation | B/F | |
| Résistance d'isolation | 100 MQ (500 V CC) | |
| Rigidité diélectrique (courant de fuite 1 mA) | Entre bobine et contacts | 1500 VCA 1 min |
|
|
Entre contacts ouverts | 1000VAC 1min |
| Temps de fonctionnement (à tension nominale) | ≤10 ms | |
| Temps de déclenchement (sans diode) (à tension nominale) | ≤5 ms | |
| Humidité | 5% ~ 85% HR | |
| Température ambiante | -40 ℃ ~ + 85 ℃/+105 ℃ | |
| Résistance aux chocs | Fonctionnel | 98 m/s² |
|
|
Destructeur | 980 m/s² |
| Résistance aux vibrations (double amplitude) | 10 Hz ~ 55 Hz 1,5 mm | |
| Poids | Environ 6g | |
| Construction | Scellé et résistant au flux | |
Le relais super miniature 20A est largement utilisé dans divers systèmes de contrôle électrique à forte demande :
●Systèmes de contrôle des appareils électroménagers (machines à laver, climatiseurs, réfrigérateurs)
●Équipements d'automatisation industrielle
●Modules de commutation d'alimentation
●Systèmes de contrôle de maison intelligente
●Unités de commande de l'électronique automobile
●Systèmes de chauffage, de ventilation et de CVC
●Systèmes de gestion de l'énergie basés sur PCB
Lors de la sélection d'un relais miniature 20 A, les ingénieurs doivent prendre en compte :
1. Type de charge
Charge résistive (radiateurs, lampes) → relais standard 20A adapté
Charge inductive (moteurs, compresseurs) → nécessite une conception à résistance aux surtensions plus élevée
2. Tension de la bobine
Choisissez en fonction de la conception du système :
●5 V CC → cartes de commande basse tension
●12V DC → systèmes de contrôle industriels
●24 V CC → équipement d'automatisation
3. Fréquence de commutation
Pour les applications de commutation haute fréquence, sélectionnez des relais avec une durée de vie mécanique plus longue.
| Article | Relais miniature 20A | Relais standard |
|---|---|---|
| Taille | Ultra-compact | Plus grande empreinte |
| Intégration de circuits imprimés | Convient à haute densité | Limité |
| Capacité actuelle | Jusqu'à 20A | 10 A à 16 A typique |
| Application | Appareils compacts modernes | Systèmes de contrôle traditionnels |
| Efficacité | Haute intégration | Intégration inférieure |
Q1 : Ce relais 20A peut-il être utilisé pour des charges inductives ?
Oui, mais les caractéristiques de charge telles que le courant de démarrage du moteur doivent être prises en compte lors de la sélection du modèle.
Q2 : Quelle est la durée de vie du relais ?
La durée de vie mécanique peut atteindre jusqu'à 10 millions d'opérations, selon les conditions d'utilisation.
Q3 : Est-il adapté au montage sur PCB ?
Oui, il est spécialement conçu pour le montage de PCB et les processus d'assemblage automatisés.
Q4 : Fournissez-vous des échantillons pour les tests ?
Oui, des exemples de commandes sont disponibles pour une évaluation technique avant la production en série.
Q5 : Puis-je personnaliser la tension de la bobine ou le type de contact ?
Oui, la personnalisation OEM/ODM est prise en charge en fonction des exigences du projet.
