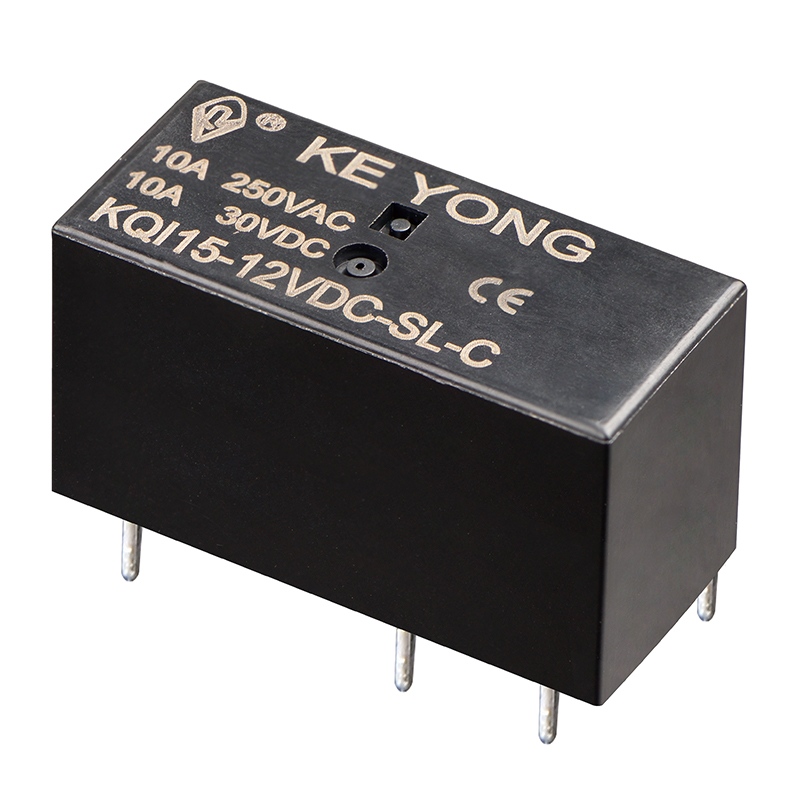

Le relais PCB de puissance miniature KEYONG pour la commutation 10A est conçu pour un contrôle de charge fiable dans les appareils électroménagers, les équipements d'automatisation et les systèmes électroniques intelligents. Fabriqué par une usine de relais professionnelle en Chine, ce relais compact présente une faible consommation électrique de bobine de 0,4 W, une rigidité diélectrique de 5 kV et une ligne de fuite de 10 mm pour une sécurité améliorée et des performances stables à long terme. Disponible en versions scellées en plastique et résistantes aux flux, c'est une solution de relais idéale pour les applications OEM et industrielles.
Le relais PCB de puissance miniature pour commutation 10A est un composant de commutation électromagnétique utilisé pour contrôler les circuits électriques de manière sûre et efficace. Sa fonction principale est d'utiliser un signal de commande de faible puissance pour commuter une charge de courant plus élevée jusqu'à 10 A.
Ce type de relais de puissance PCB est largement utilisé dans les systèmes de contrôle électronique où une commutation stable, une isolation électrique et un contrôle automatique sont requis.
Fonctions principales
Contrôlez les circuits à courant élevé grâce à des signaux à faible courant
Allumer et éteindre automatiquement les charges électriques
Protéger les circuits de commande sensibles de la haute tension ou du courant élevé
Assurer l'isolation électrique entre les circuits de commande et de charge
Améliorer l’automatisation et la sécurité opérationnelle des équipements
Lorsque la tension est appliquée à la bobine du relais, le système électromagnétique interne s'active et modifie l'état du contact. Cela permet au relais de connecter ou de déconnecter automatiquement le circuit électrique.
Par exemple:
Signal de commande basse tension → active la bobine de relais
Les contacts du relais se ferment → Le circuit de charge 10 A commence à fonctionner
Signal de commande supprimé → les contacts reviennent à leur état d'origine
Ce processus de commutation permet un contrôle sûr et fiable des moteurs, lampes, ventilateurs, radiateurs, modules d'alimentation et autres appareils électriques.
En tant que fabricant professionnel de relais en Chine, KEYONG prend en charge les solutions de relais OEM et personnalisées selon les exigences du client, notamment :
●Personnalisation de la tension de bobine
●Ajustement de la structure du terminal
●Correspondance d'application spéciale
●Solutions de faisceaux de câbles et de prises
●Personnalisation de l'emballage
L'équipe d'ingénierie peut également fournir des suggestions de sélection de relais en fonction du courant de fonctionnement, de la tension, de la plage de température et des conditions d'installation.

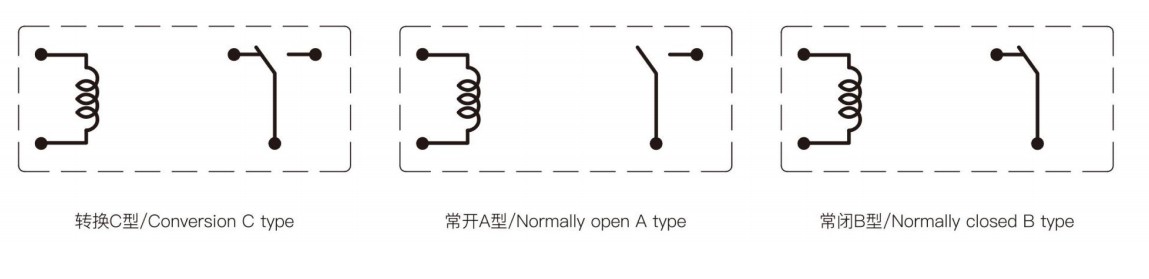

| Modalités de contact | ABC |
| Résistance de contact | ≤100 mΩ (1 A 6 V CC) |
| Matériel de contact | Alliage d'argent : AgSnO₂In₂O₃、AgSnO₂、AgNi |
| Évaluation des contacts (Res.load) | 10A 250 VCA/30 VCC |
| Tension de commutation maximale | 440 VCA/125 VCC |
| Courant de commutation maximum | 12A |
| Puissance de commutation maximale | 3000 VA |
| Endurance électrique (Fréquence : 360 opérations/h) | 1×10⁶ps/1×10⁴ops |
| Endurance mécanique (Fréquence : 18 000 opérations/h) | 1×10⁷opérations |
| Consommation électrique (W) | 0,4W(L) | |||||||
| Tension nominale (VCC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| Résistance de bobine (Q ± 10 %) | 62 | 90 | 202 | 360 | 810 | 1440 | 3240 | 5760 |
| Tension de démarrage (Max) | 70 % (tension nominale) | |||||||
| Tension de chute (Min) | 10 % (tension nominale) | |||||||
| Tension de surmultiplication maximale autorisée (VDC) | 150 % (tension nominale) | |||||||
| Niveau d'isolation | B/F | |
| Résistance d'isolation | 1000 MΩ (500 V CC) | |
| Rigidité diélectrique Courant de fuite 1mA) | Entre bobine et contacts | 5000VAC 1min |
|
|
Entre contacts ouverts | 1000VAC 1min |
| Temps de fonctionnement (à tension nominale) | ≤15 ms | |
| Temps de déclenchement (sans diode) (à tension nominale) | ≤8 ms | |
| Humidité | 5% ~ 85% HR | |
| Température ambiante | -40 ℃ ~ + 85 ℃ | |
| Résistance aux chocs | Fonctionnel | 98 m/s² |
|
|
Destructeur | 980 m/s² |
| Résistance aux vibrations | 10 Hz ~ 150 Hz | |
| Poids | Environ 13g | |
| Construction | Scellé et résistant au flux | |
Le relais PCB de puissance miniature pour la commutation 10A est largement utilisé dans :
●Appareils électroménagers
●Systèmes de maison intelligente
●Équipements d'automatisation industrielle
●Appareils de communication
●Systèmes de contrôle de puissance
●Modules de commande électronique automobile
●Systèmes de recharge et de stockage d'énergie renouvelable
●Matériel de sécurité et de surveillance
En tant que fournisseur expérimenté de relais en Chine, KEYONG fournit des produits de relais qui répondent aux exigences de fiabilité de différentes industries et environnements de travail.
Par rapport aux relais plus grands, les relais miniatures pour PCB offrent :
●Taille compacte pour le montage sur PCB
● Consommation d'énergie réduite
●Réponse de commutation rapide
● Performances électriques fiables
●Intégration facile dans les produits électroniques
En tant que fabricant et fournisseur professionnel de relais en Chine, KEYONG Relay fournit des relais de puissance miniatures avec une qualité stable, une longue durée de vie et un support de personnalisation OEM pour les clients mondiaux.
1. À quelles applications ce relais PCB miniature 10 A est-il adapté ?
Ce relais convient aux applications de commutation de charge moyenne nécessitant une installation compacte sur PCB. Il est couramment utilisé dans les appareils électroménagers, les systèmes d’automatisation, les contrôleurs intelligents, les équipements de communication et les appareils électroniques automobiles.
2. KEYONG peut-il fournir des solutions de relais OEM ou personnalisées ?
Oui. KEYONG prend en charge la fabrication OEM et le développement de relais personnalisés. L'usine peut ajuster les spécifications en fonction des exigences du projet du client et fournir des prises de relais ou des solutions de faisceaux de câbles correspondantes.
3.Comment KEYONG garantit-il la qualité des produits ?
KEYONG utilise des équipements de production automatisés et d'inspection de précision tout au long du processus de fabrication. Tous les produits sont fabriqués selon les normes de gestion de la qualité ISO9001 et sont conformes aux exigences de certification internationales telles que UL, TUV, CE et RoHS.
4. Ce relais est-il adapté aux applications de commutation à long terme ?
Oui. Le relais est conçu avec des matériaux de contact fiables et une structure interne stable pour garantir une longue durée de vie électrique et des performances de commutation constantes dans des conditions de fonctionnement normales.
5.Les acheteurs internationaux peuvent-ils demander des échantillons avant les commandes groupées ?
Oui. Des exemples de support sont disponibles pour les tests et l’évaluation du projet. KEYONG fournit également des conseils techniques pour aider les clients à sélectionner les modèles de relais appropriés avant l'achat en masse.
