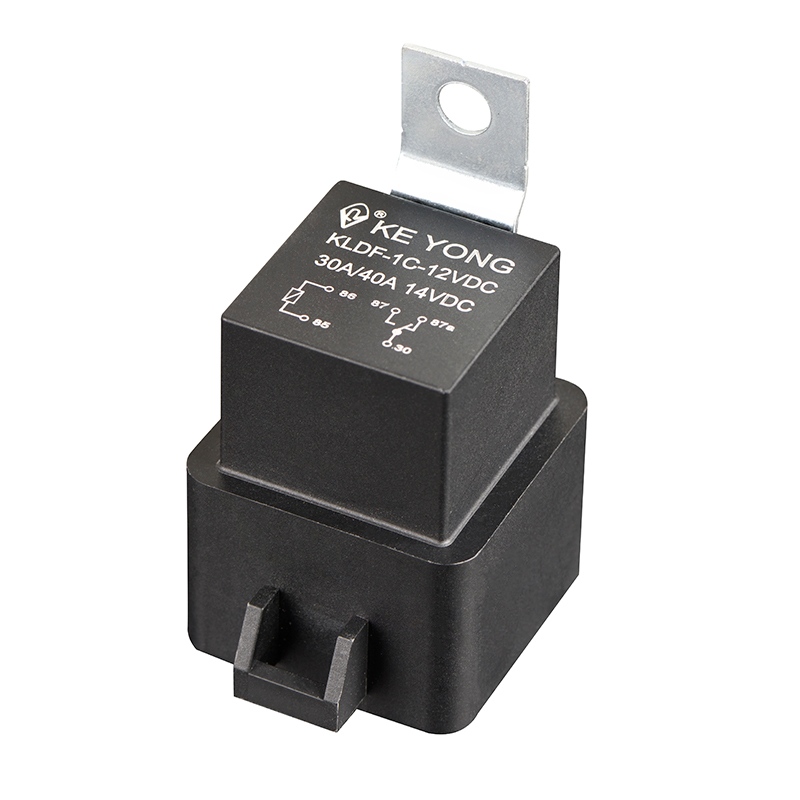

NINGBO KEYONG JINGSHENG APPLIANCE ÉLECTRIQUE CO., LTD. présente le mini relais ISO pour carte PCB enfichable de relais automobile de type enveloppé KLDF (V8), conçu pour la commutation à courant élevé de 60 A dans les applications automobiles et d'accessoires de lampes. Il prend en charge les broches PC, la connexion rapide et le montage sur PCB, avec des options étanches à la poussière et scellées pour une fiabilité améliorée. La structure compacte Mini ISO garantit une intégration facile, tandis que les configurations optionnelles de diodes, de diodes inversées ou de résistances améliorent la protection des circuits. Avec un boîtier blindé, une borne ISO standard et une plage de fonctionnement de -40°C à 125°C, il offre des performances stables et une longue durée de vie. Fabriqué par KEYONG, un fabricant professionnel de relais en Chine, ce relais conforme RoHS est une solution rentable pour les systèmes électriques automobiles et industriels.
Un relais automobile de type blindé est un relais doté d'une structure de couvercle de protection conçue pour isoler et protéger les contacts internes de la poussière, de l'humidité et de la contamination externe. Cette conception réduit considérablement le risque de court-circuit, de dommages causés par les arcs électriques et de défaillance des contacts, ce qui la rend adaptée aux systèmes électriques automobiles critiques.
Par rapport aux relais standard, la conception carénée améliore :
●Sécurité électrique
●Durabilité mécanique
●Résistance environnementale
Dans les applications automobiles, les relais sont exposés aux vibrations, à la chaleur et aux variations de charge électrique. Une structure enveloppée permet de :
●Empêcher la poussière et la contamination de pénétrer dans les points de contact
● Réduire le risque d'arc électrique et de panne
●Améliorer les performances d'isolation
●Prolonger la durée de vie du relais en fonctionnement continu
Pour les constructeurs OEM et les intégrateurs de systèmes automobiles, cette conception améliore considérablement la fiabilité du système et la conformité en matière de sécurité.

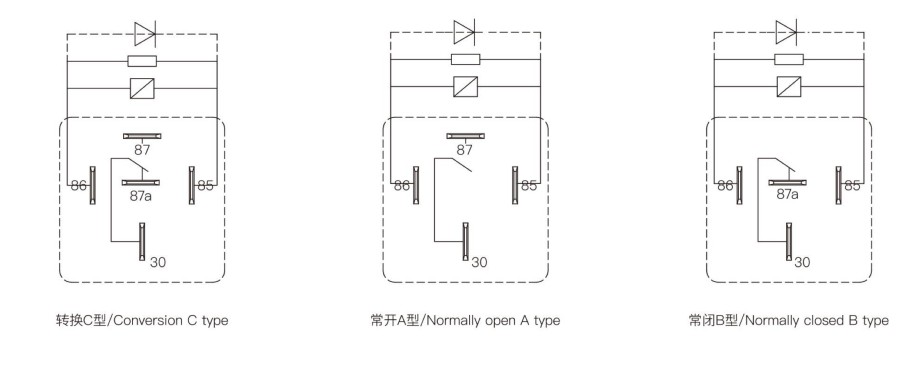

| Modalités de contact | ABC |
| Chute de tension (à 10A) | ≤200mV |
| Matériel de contact | Alliage d'argent : AgSnO₂In₂O₃、AgSnO₂、AgNi |
| Évaluation des contacts | 30A/40A/60A 14VCC |
| Tension de commutation maximale | Voir « Courbe limite de charge » |
| Courant de commutation maximum | 60A |
| Charge de contact minimale | 1A 6VCC |
| Endurance électrique (Fréquence : 900 opérations/h) | 1×10⁵opérations |
| Endurance mécanique (Fréquence : 18 000 opérations/h) | 1×10⁷opérations |
| Consommation électrique (W) | 1,6 W | 1,8 W | 1,6 W | 1,8 W | 1,8 W | 2,0 W |
| Tension nominale (VCC) | 12 | 12 | 24 | 24 | 24 | 24 |
| Résistance de bobine (Q ± 10 %) | 90 | 90 | 360 | 360 | 320 | 320 |
| Résistance parallèle(2) |
|
680 |
|
2700 |
|
2700 |
| Tension de démarrage (Max) | 65 % (tension nominale) | |||||
| Tension de chute (Min) | 10 % (tension nominale) | |||||
| Tension de surmultiplication maximale autorisée (VDC) | 150 % (tension nominale) | |||||
| Niveau d'isolation | Classe B/Classe F | |
| Résistance d'isolation | 100 MΩ (500 V CC) | |
| Rigidité diélectrique (courant de fuite 1 mA) | Rigidité diélectrique (Entre bobine et contacts) | 500VAC/minute |
|
|
Rigidité diélectrique (entre contacts ouverts) | 500VAC/minute |
| Temps de fonctionnement (à tension nominale) | ≤10 ms | |
| Temps de déclenchement (sans diode) (à tension nominale) | ≤10 ms | |
| Humidité | 5% ~ 85% HR | |
| Température ambiante | -40 ℃ ~ + 125 ℃ | |
| Résistance aux vibrations | 5 Hz ~ 22,3 Hz 10 mm/double amplitude | |
|
|
22,3 Hz ~ 500 Hz 98 m/s² | |
| Résistance aux chocs | 294 m/s² | |
| Poids | Environ 46g | |
| Construction | Type anti-poussière Type scellé | |
Le relais automobile de type enveloppé KEYONG est largement utilisé dans plusieurs industries :
●Systèmes d'éclairage automobile (phares, antibrouillards)
●Systèmes de contrôle moteur et ECU
●Systèmes de climatisation et CVC
●Modules de commande de vitres et de sièges électriques
●Véhicules utilitaires et camions lourds
●Circuits de protection électrique automobile
Il s'agit d'une solution fiable pour les fabricants exigeant des performances stables de relais automobiles dans des environnements complexes.
Q1 : Quel est le principal avantage d’un relais automobile blindé ?
Il offre une protection renforcée contre la poussière, l'humidité et les interférences électriques, améliorant ainsi la sécurité et prolongeant la durée de vie.
Q2 : KEYONG peut-il fournir des spécifications de relais personnalisées ?
Oui. En tant qu'usine de relais professionnelle en Chine, KEYONG prend en charge la personnalisation OEM en fonction des exigences de tension, de courant et d'installation.
Q3 : Ce relais est-il adapté aux environnements automobiles à haute température ?
Oui. Le relais est conçu pour un fonctionnement de -40°C à +125°C, ce qui le rend adapté aux compartiments moteur et aux applications lourdes.
Q4 : Comment KEYONG assure-t-il la cohérence de la qualité des produits ?
Nous utilisons des lignes de production automatisées, des procédures de test complètes et une gestion de la qualité ISO 9001 pour garantir des performances stables d'un lot à l'autre.
