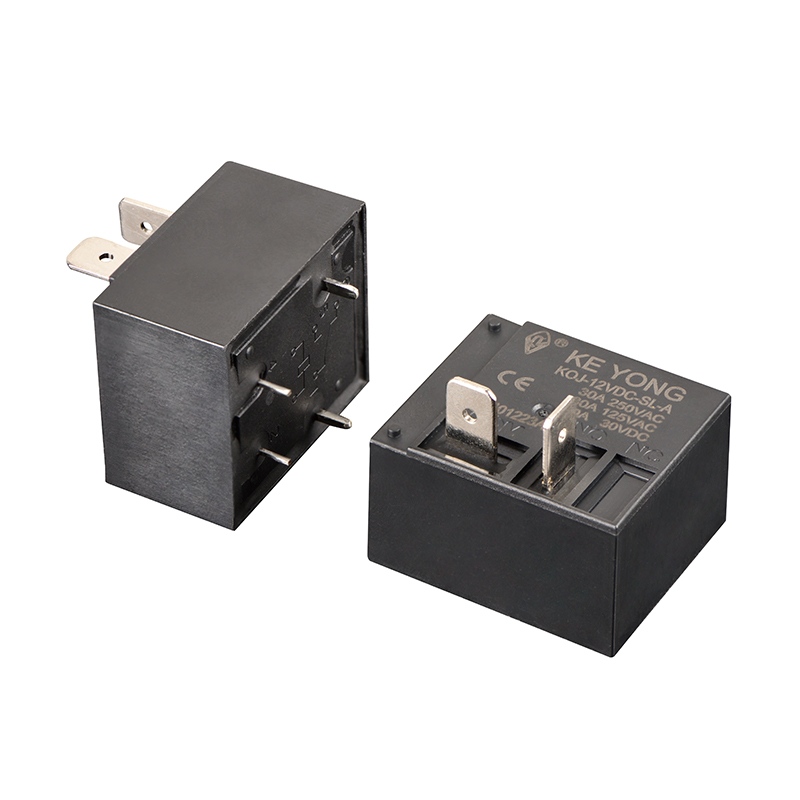

Le relais miniature haute puissance KEYONG KQJ(T93) New Energy Relay 50A pour la charge solaire EV est spécialement conçu pour les systèmes d'énergie renouvelable, les stations de recharge EV, les onduleurs solaires, les systèmes de gestion de batterie et les commandes de moteurs industriels. Doté d'une capacité de commutation élevée jusqu'à 50 A et d'une puissance de commutation maximale de 7 500 VA, ce relais offre des performances stables et fiables pour les nouvelles applications énergétiques exigeantes.
Construit avec des contacts en alliage d'argent pour une faible résistance de contact et une longue durée de vie électrique, le relais prend en charge les configurations de contact 1 forme A, 1 forme B et 1 forme C, avec plusieurs options de tension de bobine de 5 V CC à 48 V CC. Fonctionnant de manière fiable à des températures comprises entre -40 ℃ et +105 ℃, le relais offre une excellente rigidité diélectrique, une endurance mécanique élevée et une construction de type scellé ou ouvert en option pour une installation flexible.
Le relais miniature haute puissance 50 A du nouveau relais d'énergie pour la charge solaire EV est largement utilisé dans les chargeurs EV, les systèmes photovoltaïques, les équipements de stockage d'énergie et les dispositifs de contrôle de puissance intelligents. Des échantillons gratuits, une personnalisation OEM, une assistance technique et une documentation technique sont disponibles pour les clients internationaux.
Conception miniature compacte
Comparé aux relais de puissance traditionnels, ce relais miniature permet d'économiser de l'espace d'installation tout en conservant une capacité de commutation à courant élevé, ce qui le rend idéal pour les systèmes de contrôle d'énergie compacts.
Commutation fiable à courant élevé
Le relais offre des performances de commutation de charge stables de 50 A avec une faible résistance de contact et une excellente conductivité, garantissant un fonctionnement sûr et efficace dans les applications de recharge de véhicules électriques et solaires.
Optimisé pour les nouveaux systèmes énergétiques
Conçu pour les équipements d'énergie renouvelable, ce relais offre des performances fiables dans les systèmes photovoltaïques, les solutions de stockage de batteries et l'infrastructure de recharge des véhicules électriques.
Longue durée de vie
Grâce à des matériaux de contact de haute qualité et à une technologie de fabrication avancée, le relais offre une excellente endurance électrique et une fiabilité à long terme en fonctionnement continu.

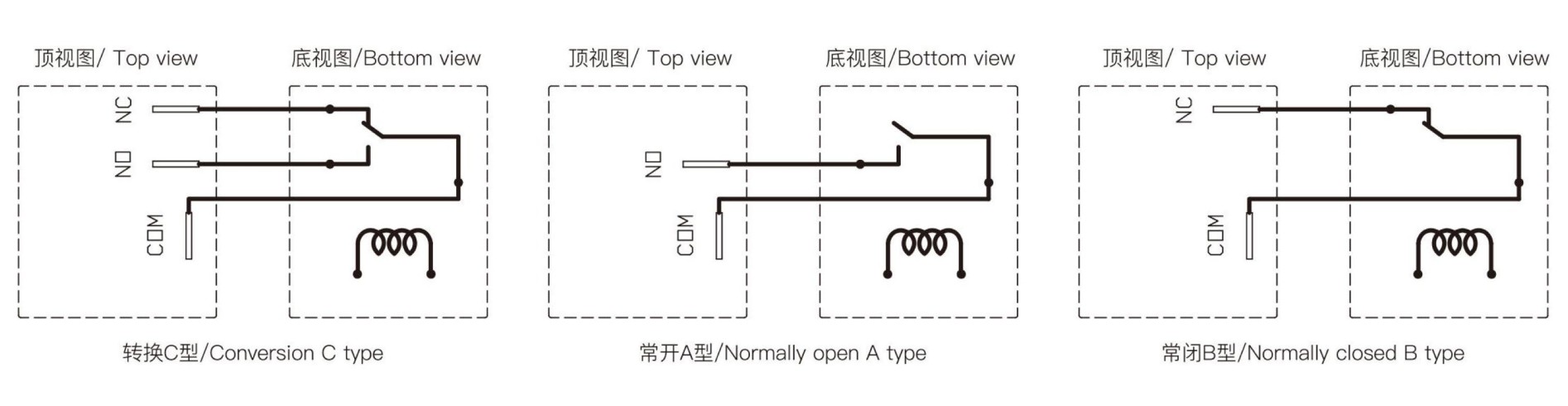

| Modalités de contact | ABC |
| Résistance de contact | ≤100 mΩ (1 A 6 V CC) |
| Matériel de contact | Alliage d'argent : AgSnO₂ In₂O₂, AgSnO₂, AgNi |
| Évaluation des contacts (Res.load) | 20A/30A/50A 250VAC,1-1/2HP240VAC,1HP 120VAC |
| Tension de commutation maximale | 250 VCA |
| Courant de commutation maximum | 50A |
| Puissance de commutation maximale | 7500 VA |
| Fréquence d'endurance électrique : 360 opérations/h) | 1×10⁵ops/1×10⁴ops |
| Endurance mécanique (Fréquence : 18 000 opérations/h) | 1×10⁷opérations |
| Consommation électrique (W) | 0,9W(L) | |||||||
| Tension nominale (VCC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| Résistance de bobine (Ω ± 10 %) | 27.7 | 40 | 90 | 160 | 360 | 640 | 1440 | 2560 |
| Tension de démarrage (Max) | 75 % (tension nominale) | |||||||
| Tension de chute (Min) | 10 % (tension nominale) | |||||||
| Tension de surmultiplication maximale autorisée (VDC) | 130 % (tension nominale) | |||||||
| Niveau d'isolation | B/F | |
| Résistance d'isolation | 1000 MΩ (500 V CC) | |
| Rigidité diélectrique (courant de fuite 1 mA) | Entre bobine et contacts | 2000VAC 1min |
|
|
Entre contacts ouverts | 1500 VCA 1 min |
| Temps de fonctionnement (à tension nominale) | ≤15 ms | |
| Temps de déclenchement (sans diode) (à tension nominale) | ≤10 ms | |
| Humidité | 5% ~ 85% HR | |
| Température ambiante | -40 ℃ ~ + 85 ℃/+105 ℃ | |
| Résistance aux chocs | Fonctionnel | 98 m/s² |
|
|
Destructeur | 980 m/s² |
| Résistance aux vibrations (double amplitude) | 10 Hz ~ 55 Hz 1,5 mm | |
| Poids | Environ 30g | |
| Construction | Scellé et résistant au flux | |
Onduleurs solaires, stations de recharge pour véhicules électriques, systèmes de stockage d'énergie par batterie, gestion de batteries industrielles, alimentations UPS, centres de contrôle de moteurs, équipements CVC, machines agricoles et automatisation industrielle.
1. À quelles applications ce relais miniature 50A est-il adapté ?
Ce relais est idéal pour les stations de recharge de véhicules électriques, les systèmes d'énergie solaire, les systèmes de gestion de batterie, les équipements de stockage d'énergie et d'autres applications de commutation CC à courant élevé.
2. Le relais peut-il prendre en charge des tensions de bobine personnalisées ?
Oui. Des tensions de bobine et des configurations de contacts personnalisées sont disponibles en fonction des exigences du projet.
3. Ce relais est-il adapté aux environnements difficiles ?
Oui. Le relais est conçu avec une forte résistance à la chaleur, aux vibrations et aux environnements industriels exigeants, garantissant des performances stables à long terme.
4.Fournissez-vous un service OEM ou ODM ?
Oui. Nous prenons en charge la fabrication OEM et ODM, y compris les spécifications personnalisées, la marque et les solutions d'emballage.
