Les systèmes électriques automobiles utilisent des relais pour contrôler l’alimentation de l’éclairage, des ventilateurs de refroidissement, de la climatisation, des moteurs et d’autres charges électriques. Le relais approprié dépend du courant commuté, du type de charge, de l'espace d'installation disponible et de l'environnement d'exploitation.
La principale différence entre unRelais automobile à courant élevéet un relais automobile standard est la charge que chaque conception est censée gérer. Un modèle à courant élevé est développé pour les applications exigeantes de commutation de puissance, tandis qu'un relais standard peut suffire pour les circuits à faible courant et le contrôle électrique général. Cependant, la capacité réelle dépend des spécifications de chaque modèle plutôt que de son seul nom.
Pour les fabricants d’électronique automobile, choisir entre les deux nécessite bien plus que comparer le courant nominal. La configuration des contacts, le courant d'appel, la tension de la bobine, les conditions thermiques et les exigences de montage affectent également la sélection du relais.
Le courant nominal est généralement la première spécification à vérifier lors de la sélection d'un relais automobile. Les circuits d'éclairage, les ventilateurs, les pompes et les moteurs peuvent avoir des caractéristiques de fonctionnement et de courant de démarrage différentes, le relais doit donc être adapté à la charge électrique réelle.
Un relais automobile standard peut bien fonctionner dans des circuits dans les limites de sa capacité de commutation spécifiée. Lorsqu'un circuit implique un courant continu plus élevé ou un courant d'appel important, un relais avec une conception de contact à courant élevé appropriée peut être nécessaire.

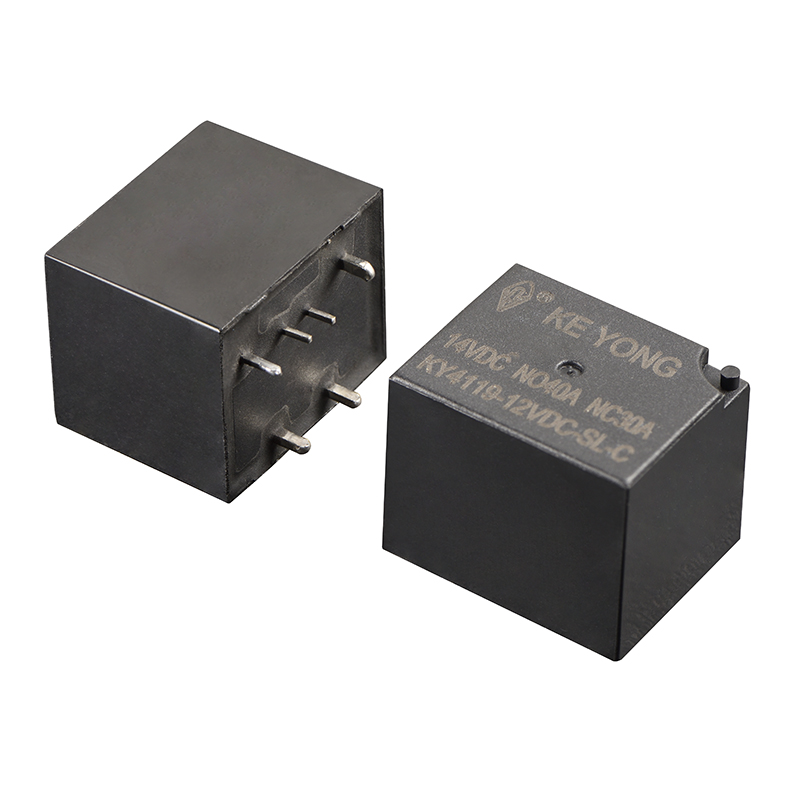

Par exemple, celui de KEYONGRelais PCB automobile à courant élevé, modèle KY4119 (4120), prend en charge des valeurs nominales de contact de 30 A ou 40 A à 14 V CC dans des conditions de charge résistive. Ses spécifications font également la distinction entre le courant d'établissement et le courant de coupure, ce qui est important lors de l'évaluation de charges avec des courants de démarrage élevés.

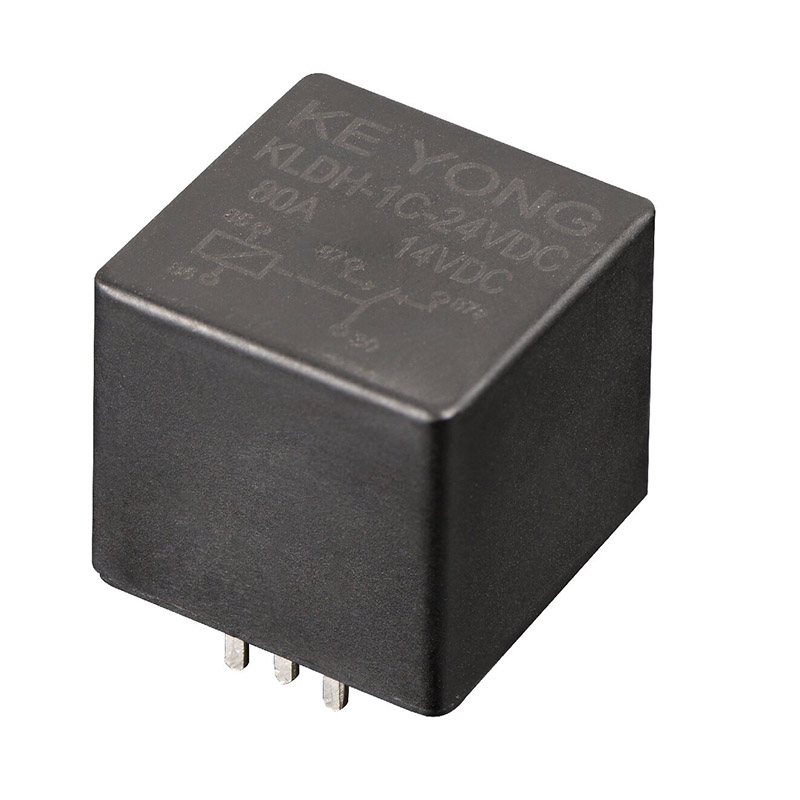

Pour les applications nécessitant une plage de courant ou un format d'installation différent, leRelais à courant élevé automobile 100A, modèle KLDH (V7), fournit une autre option à évaluer. Ses valeurs nominales de contact et ses conditions de commutation maximales doivent être soigneusement vérifiées car le nom du produit ne signifie pas que chaque charge peut être commutée en continu à 100 A.
Les contacts du relais supportent la charge commutée, ce qui rend leur matériau, leur résistance de contact et leur capacité de commutation importants pour les performances à long terme.
Lorsqu'un relais ouvre ou ferme un circuit sous tension, un arc électrique peut se former entre les contacts. La gravité dépend de facteurs tels que le courant, la tension, le type de charge et les conditions de commutation. Les charges inductives, notamment les moteurs et les solénoïdes, peuvent imposer des exigences différentes aux contacts par rapport aux charges résistives.
Les conceptions à courant élevé peuvent incorporer des matériaux de contact et des structures internes destinés à des conditions de commutation plus exigeantes. Certains modèles incluent également des fonctionnalités de contrôle d’arc. Par exemple, le relais KLDH (V7) de KEYONG répertorie les aimants de soufflage intégrés dans le cadre de sa conception de contrôle d'arc.
Les relais automobiles standard restent adaptés aux charges dans leurs limites spécifiées. La comparaison pertinente ne consiste donc pas simplement à savoir si un relais est décrit comme standard ou à courant élevé, mais aussi à savoir si ses caractéristiques de contact et ses caractéristiques de commutation correspondent au circuit prévu.
Avant de finaliser un modèle, les ingénieurs doivent examiner la tension et le courant nominal, les conditions de commutation maximales, l'endurance électrique et les informations de limite de charge du fabricant.
Les relais automobiles standard et à courant élevé utilisent une bobine de commande pour faire fonctionner les contacts. L'application de la tension correcte à la bobine crée la force magnétique qui modifie l'état du contact.
Les tensions courantes des bobines de relais automobiles incluent 12 V CC et 24 V CC, bien que les options disponibles varient selon le modèle. La tension de la bobine doit correspondre au circuit de commande et la consommation électrique de la bobine doit être prise en compte lorsque plusieurs relais fonctionnent dans le même système.

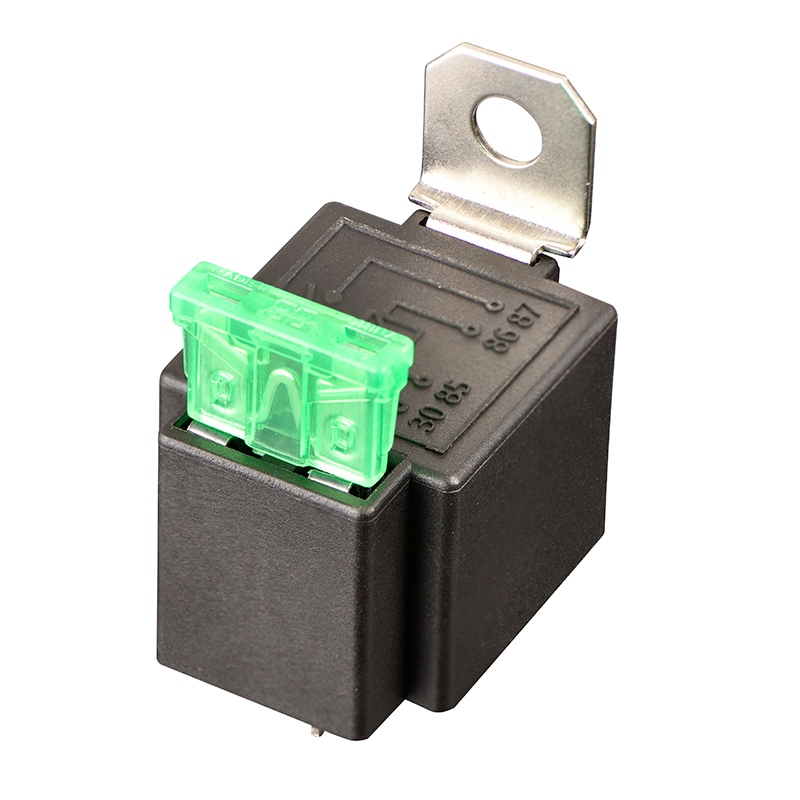

Le relais à courant élevé KLDH (V7) de KEYONG répertorie les options de bobine 12 V CC et 24 V CC. LeGamme de relais automobilecomprend également différents types de relais pour le contrôle électrique général du véhicule, donnant aux ingénieurs un point de départ pour comparer les exigences des bobines, les configurations de contacts et les options de montage.
Pour les modules de commande électroniques, il convient également de vérifier si un relais nécessite une diode ou une résistance pour la suppression de la bobine. Ces options peuvent affecter le circuit de commande, les exigences de polarité et le comportement de déclenchement du relais. Ils doivent être sélectionnés en fonction de la conception du circuit plutôt que ajoutés sans vérification.
La compatibilité physique est une autre différence pratique entre les conceptions de relais automobiles.
Les relais automobiles standard sont disponibles dans différentes tailles de boîtier et dispositions de bornes. Selon le modèle, ils peuvent utiliser des bornes enfichables, des bornes à connexion rapide ou des broches PCB. Les relais à courant élevé peuvent également être conçus pour une intégration sur PCB ou pour une installation dans une prise de relais dédiée.
Pour les modules électroniques compacts, leRelais PCB automobile à courant élevépropose un format monté sur PCB avec des options de type scellé et ouvert. Ses configurations répertoriées incluent les dimensions des terminaux américains et européens, ce qui peut aider les ingénieurs à évaluer la compatibilité avec un assemblage existant.

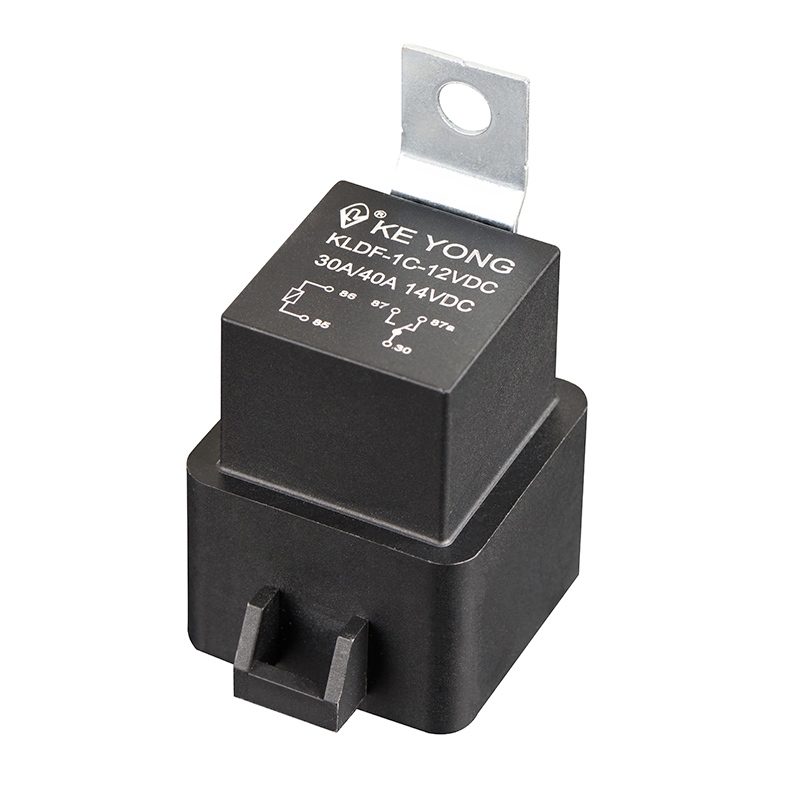

Pour la distribution d'énergie des véhicules ou d'autres installations où un arrangement enfichable est préféré, leRelais automobile de type enveloppéest un autre modèle à considérer. Il prend en charge les configurations d'installation liées aux plug-ins et aux PCB, avec des options de protection spécifiées pour le produit.
Avant de sélectionner un relais, comparez ses dimensions hors tout, la disposition des bornes, la méthode de montage, la compatibilité des prises et l'espace libre disponible. Un relais avec un courant nominal approprié peut toujours ne pas convenir s'il ne peut pas s'adapter à l'ensemble existant ou se connecter correctement au faisceau de câbles.
Les relais automobiles fonctionnent dans des environnements où les changements de température et les vibrations mécaniques peuvent affecter les performances des composants. Les exigences varient en fonction du lieu d'installation, des modules électroniques protégés aux zones exposées à des températures plus élevées et à des vibrations plus sévères.
La plage de températures de fonctionnement d'un relais doit être évaluée en fonction de sa charge électrique. L'échauffement des contacts, la fréquence de commutation, les composants environnants et les conditions du boîtier peuvent tous influencer la température ressentie pendant le fonctionnement.
Les spécifications des produits KLDH (V7) et KY4119 (4120) de KEYONG indiquent une plage de températures de fonctionnement de -40°C à +125°C. Le KLDH (V7) est également répertorié avec des options de construction étanches à la poussière et scellées, tandis que le KY4119 (4120) est disponible en types scellés et ouverts.
Ces spécifications fournissent une base de comparaison, mais elles ne signifient pas que chaque configuration fonctionnera de manière identique dans toutes les conditions. Les ingénieurs doivent vérifier les caractéristiques exactes du modèle et la structure de protection par rapport à l'environnement d'installation prévu.
Le relais le plus approprié est celui qui répond aux exigences électriques, mécaniques et environnementales de l'application sans introduire de complexité de conception inutile.
Effectuez les vérifications suivantes lorsque vous comparez un relais standard avec un modèle à courant élevé :
Déterminez la charge réelle :Établissez le courant de fonctionnement normal, le courant de démarrage ou d'appel, la tension d'alimentation et le type de charge.
Vérifiez les évaluations des contacts :Vérifiez les conditions de charge nominale et les limites de commutation maximales plutôt que de vous fier au courant nominal.
Correspond aux spécifications de la bobine :Confirmez la tension de la bobine, la consommation électrique et toutes les exigences relatives aux composants de suppression.
Vérifiez la compatibilité de montage :Examinez les dimensions, la disposition des bornes, les exigences en matière de prises et la disposition du PCB.
Évaluer les conditions de fonctionnement :Tenez compte de la température ambiante, des vibrations, de l'humidité, de la poussière et de la fréquence de commutation.
Examinez les exigences en matière de durée de vie :Comparez l'endurance électrique et mécanique dans des conditions pertinentes pour l'application.
Par exemple, un relais compact conçu pour la charge prévue peut être approprié pour une carte de commande avec un espace d'installation limité. Un relais avec une conception de contact à courant élevé plus adaptée peut être nécessaire pour un circuit de distribution d'énergie. La décision finale doit être basée sur les spécifications complètes et les conditions de fonctionnement réelles.
Non. Un relais à courant élevé est utile lorsque la charge et les conditions de commutation nécessitent ses capacités. Pour les circuits à faible courant, un relais standard doté des caractéristiques électriques et environnementales appropriées peut suffire.
Oui, si les valeurs nominales du relais prennent en charge le courant de fonctionnement, le courant de démarrage, la tension et les conditions de commutation du moteur. Les charges du moteur sont inductives, les ingénieurs doivent donc accorder une attention particulière au courant d'appel, aux arcs de contact et à l'endurance électrique.
Confirmez la tension de la bobine, la disposition des contacts, le courant et la tension nominaux, les conditions de commutation maximales, la plage de température de fonctionnement, les dimensions des bornes, le style de montage et le type de protection. Pour les projets OEM, des échantillons et la documentation technique peuvent aider à vérifier la compatibilité avant de passer les commandes de production.
Un relais automobile à courant élevé décrit un relais destiné aux charges électriques exigeantes. Un relais PCB automobile à courant élevé identifie spécifiquement une conception destinée au montage de cartes de circuits imprimés. La version PCB doit répondre à la fois aux exigences électriques de l'application et aux contraintes mécaniques et d'implantation de l'assemblage.
La distinction entre un relais automobile standard et un modèle à courant élevé se résume à la charge électrique, au comportement de commutation, aux exigences de montage et à l'environnement de fonctionnement. La comparaison de ces facteurs aide les ingénieurs à éviter de sélectionner un relais en fonction uniquement du courant nominal.
KEYONG propose des options de relais automobiles pour le contrôle électrique général des véhicules et les applications à courant plus élevé. Pour identifier un modèle approprié pour un projet OEM, fournissez la tension de bobine, le courant de charge, la configuration des contacts, le type de montage et les conditions de fonctionnement requis lorsque vous demandez des informations techniques ou un devis.
