Le relais miniature haute puissance 50 A de Ningbo Keyong Jingsheng Electrical Appliance Co., Ltd. est conçu pour une commutation fiable à courant élevé dans les systèmes électroniques et électriques compacts. En tant que fabricant professionnel de relais en Chine, KEYONG se concentre sur le développement et la production de relais électromagnétiques depuis 2012, au service d'industries mondiales telles que l'électronique automobile, le stockage d'énergie renouvelable, l'automatisation industrielle, les équipements de communication, les systèmes de sécurité et les appareils électroménagers.
Avec une superficie d'usine de 12 000 mètres carrés et plusieurs lignes de production automatisées, KEYONG RELAY a construit une capacité de fabrication stable dépassant 80 millions de pièces par an. La société intègre la R&D, la production, les tests et le service après-vente, fournissant une solution de relais complète aux clients mondiaux à la recherche d'un fabricant, d'un fournisseur et d'un partenaire d'usine fiable en Chine.
Ce relais miniature haute puissance 50 A est conçu pour offrir des performances stables dans des conditions de charge élevée tout en conservant un encombrement compact adapté au montage sur PCB et aux applications à espace limité.

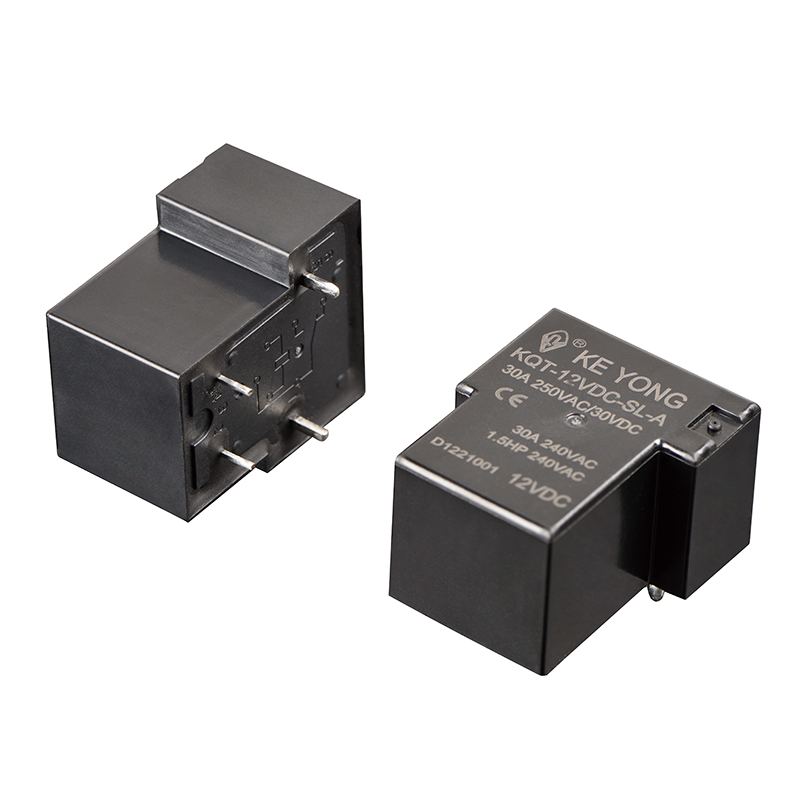

Le relais miniature haute puissance KEYONG 50A est un dispositif de commutation électromagnétique compact conçu pour les applications de contrôle de courant élevé. Il garantit des performances de commutation stables, une forte endurance électrique et une sécurité d'isolation fiable, ce qui le rend adapté aux environnements industriels et automobiles exigeants.
Il est largement utilisé dans les systèmes nécessitant un contrôle de charge à courant élevé, en particulier là où le gain de place et la longue durée de vie sont essentiels.
●Conception miniature compacte adaptée aux configurations de circuits imprimés haute densité
●Capacité de commutation de courant élevé jusqu'à 50 A de charge résistive
●Forte rigidité diélectrique garantissant un fonctionnement sûr dans des conditions de haute tension
●Faible consommation d'énergie de la bobine pour une conception de système économe en énergie
●Longue durée de vie mécanique et électrique pour une fiabilité industrielle
● Performances de contact stables avec une résistance élevée à l'arc et à l'usure
●Convient aux lignes de production d'assemblage automatisées
En tant que fabricant de relais KEYONG en Chine, un contrôle de qualité strict est appliqué à chaque étape de la production pour garantir des performances constantes.

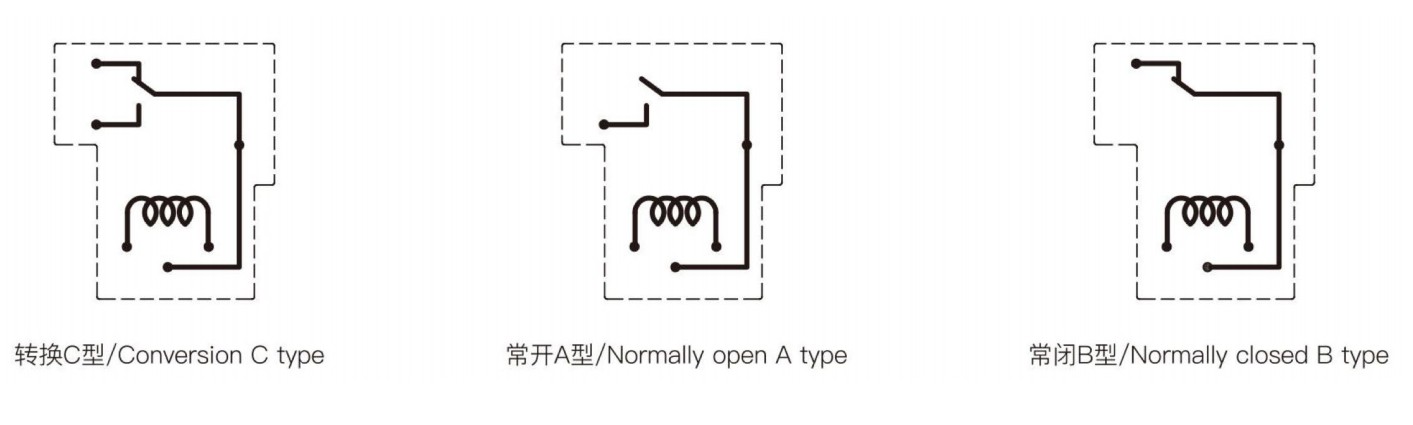

| Modalités de contact | ABC |
| Résistance de contact | ≤100 mΩ (1 A 6 V CC) |
| Matériel de contact | Alliage d'argent : AgSnO₂ In₂O₂, AgSnO₂, AgNi |
| Évaluation des contacts (Res.load) | 20A/30A/50A 250VAC,1-1/2HP240VAC,1HP 120VAC |
| Tension de commutation maximale | 250 VCA |
| Courant de commutation maximum | 50A |
| Puissance de commutation maximale | 7500 VA |
| Endurance électrique (Fréquence : 360 opérations/h) | 1×10⁵ops/1×10⁴ops |
| Endurance mécanique (Fréquence : 18 000 opérations/h) | 1×10⁷opérations |
| Consommation électrique (W) | 0,9W(L) | |||||||
| Tension nominale (VCC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| Résistance de bobine (Ω ± 10 %) | 27.7 | 40 | 90 | 160 | 360 | 640 | 1440 | 2560 |
| Tension de démarrage (Max) | 75 % (tension nominale) | |||||||
| Tension de chute (Min) | 10 % (tension nominale) | |||||||
| Tension de surmultiplication maximale autorisée (VDC) | 130 % (tension nominale) | |||||||
| Niveau d'isolation | B/F | |
| Résistance d'isolation | 1000 MΩ (500 V CC) | |
| Rigidité diélectrique (courant de fuite 1 mA) | Entre bobine et contacts | 2000 VCA/4000 VCA 1 min |
|
|
Entre contacts ouverts | 1500 VCA 1 min |
| Temps de fonctionnement (à tension nominale) | ≤15 ms | |
| Temps de déclenchement (sans diode) (à tension nominale) | ≤10 ms | |
| Humidité | 5% ~ 85% HR | |
| Température ambiante | -40 ℃ ~ + 85 ℃/+105 ℃ | |
| Résistance aux chocs | Fonctionnel | 98 m/s² |
|
|
Destructeur | 980 m/s² |
| Résistance aux vibrations (double amplitude) | 10 Hz ~ 55 Hz 1,5 mm | |
| Poids | environ×309 | |

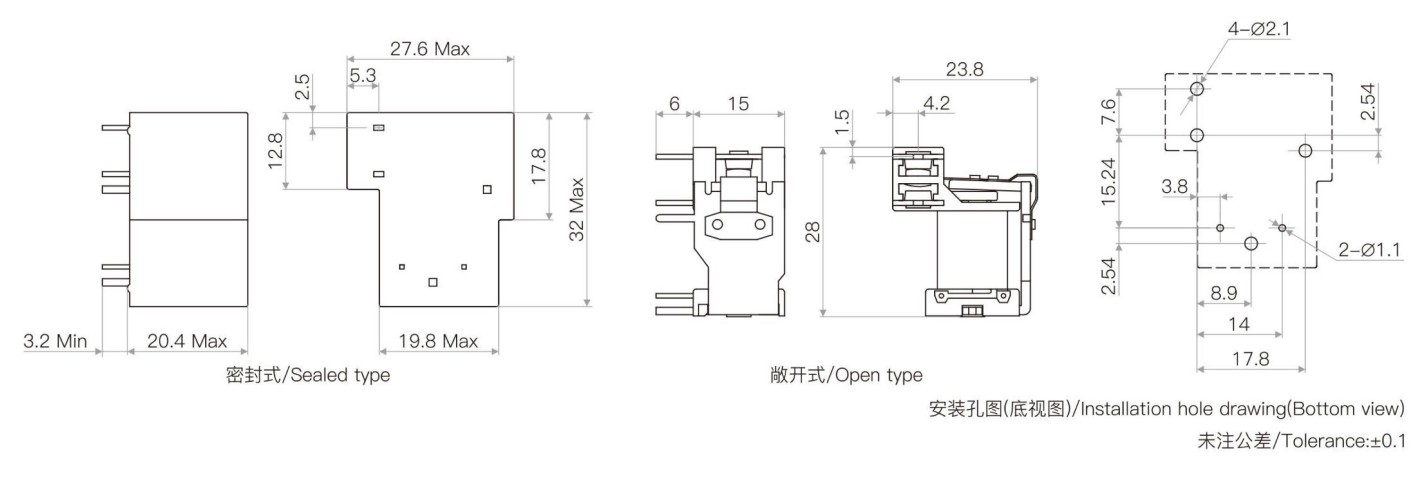

| Construction | Scellé ouvert | |
| Fonctionnalité | Relais miniature 50A | Relais conventionnel |
|---|---|---|
| Taille | Compact | Plus grand |
| Consommation d'énergie | Inférieur | Plus haut |
| Espace PCB | Gain de place | Nécessite plus |
| Performance thermique | Optimisé | Standard |
Choisir KEYONG, c'est travailler avec un fabricant de relais professionnel et un fournisseur d'usine en Chine doté de fortes capacités d'ingénierie et de production.
●Plus de 10 ans d'expérience dans la fabrication de relais
●Installation de production moderne de 12 000㎡
● Production annuelle supérieure à 80 millions de relais
●Gamme complète de produits de relais électromagnétiques
●Forte capacité d'OEM et de personnalisation
●Chaîne d'approvisionnement mondiale stable couvrant l'Amérique du Nord, l'Europe, le Moyen-Orient et l'Asie du Sud-Est
KEYONG RELAY se concentre sur la coopération à long terme avec des distributeurs mondiaux et des partenaires OEM, offrant une qualité constante et une livraison fiable.
Tous les produits KEYONG sont fabriqués selon des systèmes de contrôle de qualité stricts et ont passé plusieurs certifications internationales :
●Certification UL
●Certification TUV
●Certification CQC
●Certification CE
●Conformité RoHS
CE
CQC
RoHS
TUV
UL
Chaque relais est soumis à plusieurs étapes de tests, notamment des tests de performances électriques, des tests de durabilité et une inspection de sécurité avant expédition.
1.Quelle est la principale application d'un relais miniature 50A ?
Il est principalement utilisé pour la commutation à courant élevé dans les systèmes automobiles, l'automatisation industrielle et les équipements énergétiques où une taille compacte et une capacité de charge élevée sont requises.
2. Ce relais peut-il être utilisé dans les systèmes d'énergie renouvelable ?
Oui, il est largement utilisé dans les nouveaux systèmes de charge d'énergie, les onduleurs solaires et les applications de stockage d'énergie en raison de ses performances stables à courant élevé.
3.La personnalisation OEM est-elle disponible auprès de KEYONG ?
Oui, KEYONG prend en charge les solutions de relais OEM et personnalisées basées sur la tension, les spécifications de la bobine et les exigences de l'application.
4.Comment KEYONG garantit-il la qualité des produits ?
Tous les produits sont fabriqués selon le système ISO 9001 : 2015 et testés avec un équipement d'inspection automatisé pour garantir une qualité constante avant la livraison.
5. KEYONG prend-il en charge les commandes groupées ?
Oui, en tant qu'usine de relais en Chine, KEYONG prend en charge les commandes en gros et en gros avec une capacité de production stable et des calendriers de livraison flexibles.
