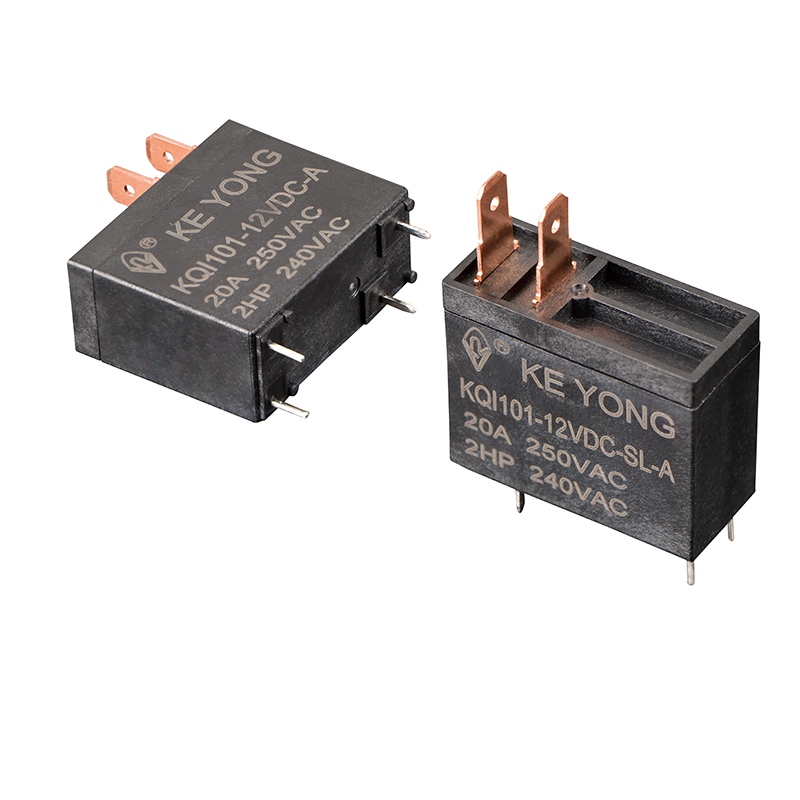

Le relais PCB de puissance miniature pour commutation 20 A est conçu pour les applications de commutation à courant élevé où la stabilité, la sécurité et la longue durée de vie sont essentielles. Fabriqué par KEYONG, un fabricant, fournisseur et usine chinois professionnel de relais électromagnétiques, ce produit est conçu pour offrir des performances fiables dans les systèmes compacts montés sur PCB.
Avec une forte durabilité électrique et des performances de contact constantes, ce relais est largement utilisé dans les systèmes de contrôle industriels, l'électronique automobile, les appareils électroménagers et les modules de gestion de l'alimentation. Il est développé selon des normes de contrôle de qualité strictes pour garantir un fonctionnement stable dans des environnements exigeants.
En tant que fournisseur de relais de confiance en Chine, KEYONG se concentre sur la fabrication de précision et l'amélioration continue, garantissant que chaque relais répond aux exigences des applications mondiales.
●Conception miniature compacte adaptée à l'installation de PCB
●Capacité de commutation stable de 20 A pour les charges à courant élevé
● Performances électromagnétiques fiables avec une faible résistance de contact
●Forte résistance à l'usure électrique pour une durée de vie prolongée
●Conçu pour les processus automatisés d'assemblage de PCB
●Convient aux applications électroniques industrielles et grand public
Le produit reflète l'engagement de KEYONG en tant que fabricant professionnel de relais en Chine, axé sur la durabilité, la cohérence et la flexibilité d'application.
Choisir le bon relais PCB de puissance miniature pour la commutation 20A est essentiel pour garantir des performances de circuit stables et une longue durée de vie. En tant que fabricant et fournisseur professionnel de relais en Chine, KEYONG fournit des conseils techniques pour aider les clients à sélectionner le relais le plus adapté à différentes applications.
Lors de la sélection d'un relais PCB 20 A, les ingénieurs prennent généralement en compte les facteurs suivants :
Type de charge: charge résistive (radiateurs, lampes) ou charge inductive (moteurs, compresseurs)
Exigence de courant de commutation: courant continu vs courant d'appel
Compatibilité de tension de bobine: conception de circuit de commande adaptée
Espace de disposition des PCB: exigences de conception compacte pour les cartes haute densité
Espérance de vie électrique: fréquence des cycles de commutation
Exigence de certification de sécurité: Normes UL, TUV, CE pour les marchés export
Pour les applications à courant élevé telles que les systèmes automobiles ou les cartes de commande industrielles, un relais de puissance miniature de 20 A offre un équilibre entre taille compacte et capacité de commutation fiable, en particulier lorsque l'espace sur le PCB est limité.
KEYONG, en tant qu'usine de relais expérimentée en Chine, propose une assistance technique pour aider ses clients à éviter une sélection de relais sous-estimée ou surconçue, garantissant ainsi la rentabilité et la stabilité du système.

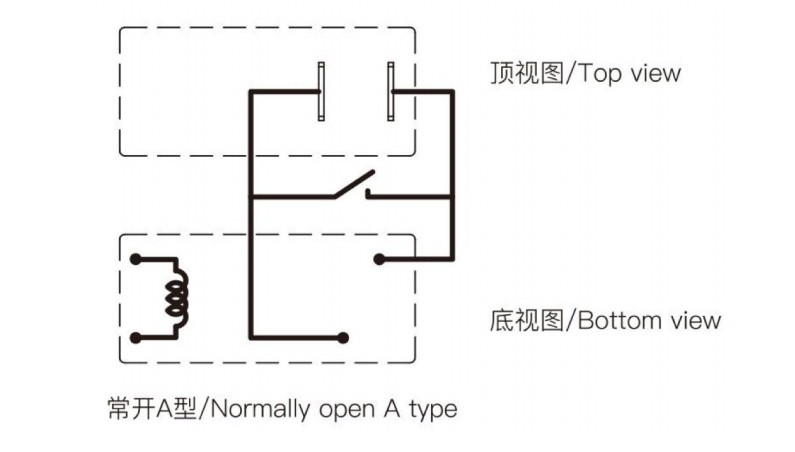

| Modalités de contact | A |
| Résistance de contact | ≤100 mΩ |
| Matériel de contact | Alliage d'argent : AgSnO₂ In₂O₂, AgSnO₂, AgNi |
| Évaluation des contacts (Res.load) | 20A 250VCA |
| Tension de commutation maximale | 250 VCA/30 VCC |
| Courant de commutation maximum | 20A |
| Puissance de commutation maximale | 4000 VA |
| Endurance électrique (Fréquence : 360 opérations/h) | 1×10⁵ops/1×10⁴ops |
| Endurance mécanique (Fréquence : 18 000 opérations/h) | 1×10⁷opérations |
| Consommation électrique (W) | 0,54 W(L) | 0,72 W(D) | ||||||||||||||
| Tension nominale (VCC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| Résistance de bobine (Ω ± 10 %) | 46.3 | 66.7 | 150 | 267 | 600 | 1067 | 2400 | 4267 | 34.7 | 50 | 112.5 | 200 | 450 | 800 | 1800 | 3200 |
| Tension de démarrage (Max) | 80 % (tension nominale) | |||||||||||||||
| Tension de chute (Min) | 5 % (tension nominale) | |||||||||||||||
| Tension de surmultiplication maximale autorisée (VDC) | 130 % (tension nominale) | |||||||||||||||
| Niveau d'isolation | B/F | |
| Résistance d'isolation | 1000M2 | |
| Rigidité diélectrique Courant de fuite 1mA) | Entre bobine et contacts | 5000VAC 1min |
|
|
Entre contacts ouverts | 1000VAC 1min |
| Temps de fonctionnement (à tension nominale) | ≤20 ms | |
| Temps de déclenchement (sans diode) (à tension nominale) | ≤10 ms | |
| Humidité | 5% ~ 85% HR | |
| Température ambiante | -40 ℃ ~ + 85 ℃ | |
| Résistance aux chocs | Fonctionnel | 98 m/s² |
|
|
Destructeur | 980 m/s² |
| Résistance aux vibrations (double amplitude) | 10 Hz ~ 55 Hz 1,5 mm | |
| Poids | Environ 17g | |
| Construction | Résistant aux flux | |
Le relais PCB de puissance miniature pour la commutation 20A est largement utilisé dans plusieurs industries :
●Systèmes de contrôle d'automatisation industrielle
●Unités de commande électroniques automobiles
●Modules de commutation d'appareils électroménagers
●Systèmes de CVC et de contrôle de température
●Équipements d'alimentation électrique et de gestion de l'énergie
●Systèmes de communication et de contrôle des signaux
Avec des performances stables dans différentes conditions de charge, les relais KEYONG sont généralement sélectionnés par les clients OEM mondiaux à la recherche d'un fournisseur d'usine de relais fiable en Chine.
Ningbo Keyong Jingsheng Electrical Appliance Co., Ltd. est située à Ningbo, dans la province du Zhejiang, en Chine, et exploite une usine de fabrication de 12 000 mètres carrés équipée de plusieurs lignes de production automatisées.
L'usine intègre des équipements avancés tels que des systèmes d'assemblage automatisés, des machines de test et des outils d'inspection de précision pour garantir une efficacité élevée et une production stable.
Avec une capacité de production annuelle dépassant des dizaines de millions de relais, KEYONG est devenu un fabricant et fournisseur de relais chinois fiable au service de clients mondiaux dans les secteurs de l'automobile, de l'énergie, des communications et de l'industrie.
KEYONG fournit un support technique complet, comprenant :
● Conseils de sélection des relais en fonction des exigences de l'application
●Consultation des paramètres électriques
●Évaluation de solutions personnalisées pour les projets OEM
●Gestion stable des délais de livraison pour la production de masse
●Support technique après-vente et assistance au dépannage
Ce système de service garantit que les clients reçoivent non seulement des produits, mais également une assistance de niveau ingénierie de la part d'un fournisseur professionnel de relais en Chine.
●Plus d'une décennie d'expérience dans la production de relais
●Forte capacité d'ingénierie et de R&D
●Systèmes de production et de test automatisés avancés
●Contrôle qualité strict aligné sur les normes internationales
●Approvisionnement mondial stable pour les secteurs de l'automobile, de l'industrie et de l'énergie
KEYONG continue de renforcer sa position en tant que fabricant, fournisseur et usine chinois de confiance de relais électromagnétiques, en se concentrant sur une coopération à long terme et une qualité de produit constante.
Comprendre la différence entre des types de relais similaires aide les ingénieurs à choisir la solution adaptée à leur application. Vous trouverez ci-dessous une comparaison pratique du point de vue de la fabrication et des applications :
| Paramètre | Relais PCB de puissance miniature (20A) | Relais de signaux | Relais de puissance générale |
|---|---|---|---|
| Charge nominale | Courant élevé jusqu'à 20A | Faible courant (niveau de signal) | Charge moyenne à élevée |
| Taille | Type de circuit imprimé compact | Ultra-compact | Structure plus grande |
| Application | Commutation de puissance, contrôle industriel | Transmission de signaux, communication | Contrôle général de la puissance |
| Type de charge | Moteurs, réchauffeurs, modules de puissance | Signaux de commande uniquement | Charges domestiques et industrielles |
| Durabilité | Durée de vie électrique/mécanique élevée | Très grande stabilité du signal | Durabilité moyenne à élevée |
| Rentabilité | Equilibré pour usage industriel | Applications à faible consommation | Plus large mais moins compact |
Q1 : Quelle est l'utilisation principale d'un relais PCB miniature 20 A ?
Il est utilisé pour commuter des charges de courant moyen à élevé dans des systèmes électroniques compacts tels que les contrôleurs industriels, les modules automobiles et les appareils électroménagers.
Q2 : Ce relais peut-il être utilisé dans les applications automobiles ?
Oui, il est largement appliqué dans les systèmes de contrôle électronique automobile où des performances de commutation stables sont requises.
Q3 : KEYONG est-il un fabricant ou une société commerciale ?
KEYONG est un fabricant et une usine de relais directs en Chine, intégrant la production, la R&D et le contrôle qualité.
Q4 : Le relais prend-il en charge le montage sur PCB ?
Oui, il est spécialement conçu pour l'installation de PCB dans des systèmes d'assemblage automatisés.
