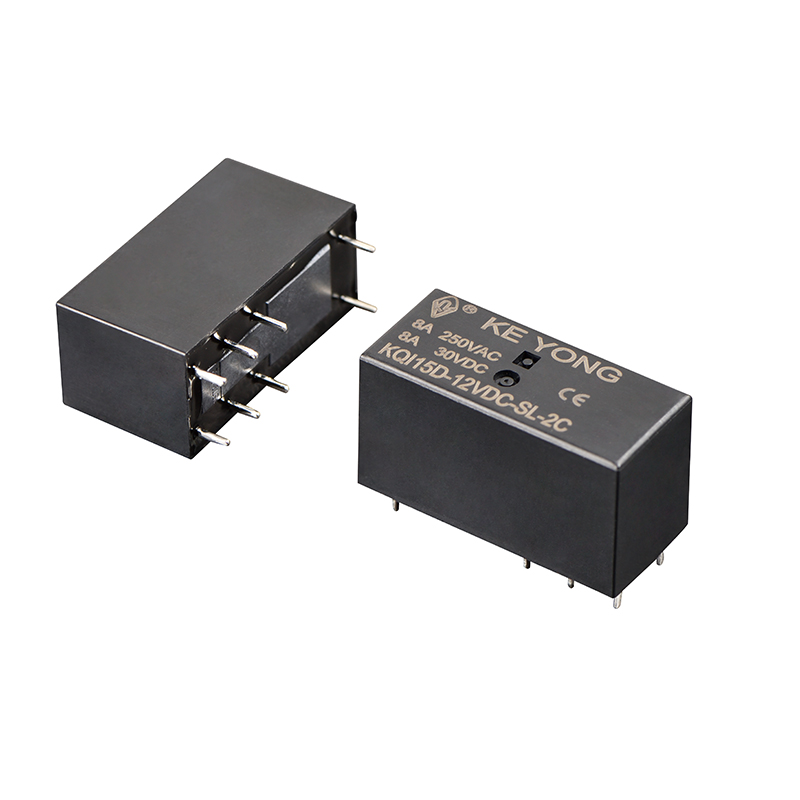

NINGBO KEYONG JINGSHENG APPLIANCE ÉLECTRIQUE CO., LTD. présente le relais subminiature haute puissance KQI15D (115F-2P) 8A/250VAC, un composant de commutation compact monté sur PCB conçu pour des performances stables dans les systèmes de contrôle électroniques et industriels limités en espace. En tant que fabricant et fournisseur professionnel de relais en Chine (KEYONG), ce modèle est conçu pour équilibrer une capacité de commutation élevée avec une structure ultra-compacte, ce qui le rend adapté aux applications modernes d'automatisation et d'appareils intelligents où la fiabilité et la miniaturisation sont essentielles.

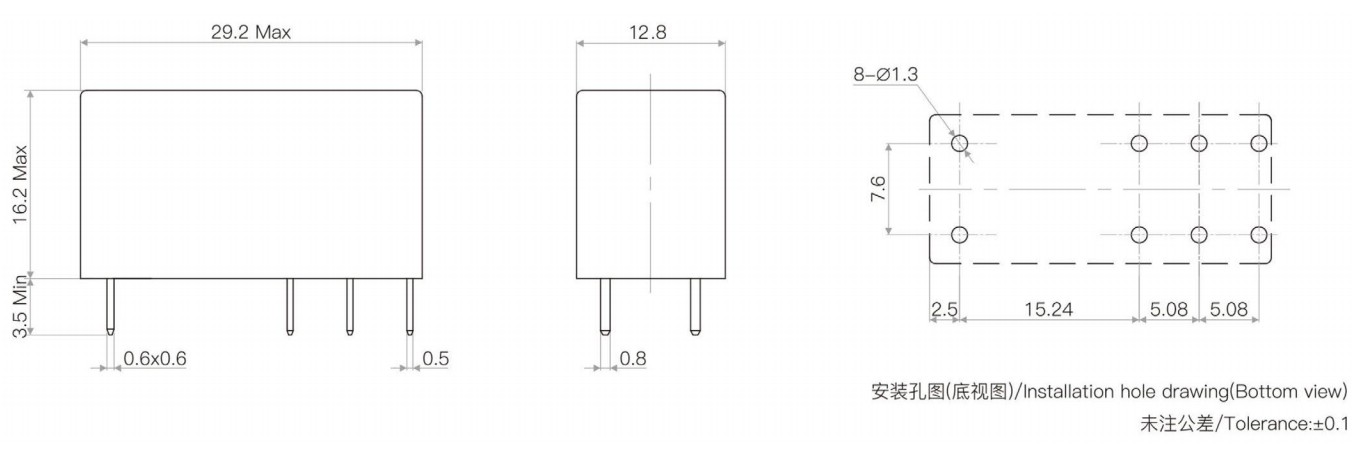

Hauteur ultra-compacte de seulement 16,2 mm pour les configurations de circuits imprimés haute densité
Capacité de commutation nominale de 8 A/250 V CA pour un contrôle de charge stable
Faible consommation d'énergie de la bobine pour une conception de système économe en énergie
Plusieurs structures de protection disponibles : versions scellées en plastique, résistantes aux flux et antidéflagrantes
Performances de sécurité élevées avec une rigidité diélectrique de 5 kV et une ligne de fuite de 10 mm
Conformité facultative à la norme de sécurité IEC60335-1 pour les applications d'appareils électroménagers
Production entièrement automatisée avec tests électriques 100 % en ligne et conformité RoHS
Ce relais subminiature haute puissance 8A/250VAC KEYONG est largement utilisé dans les appareils électroménagers intelligents, les systèmes d'automatisation industrielle, les équipements d'instrumentation, les appareils de télécommunications et les modules de télécommande, offrant des performances de commutation fiables dans divers environnements d'exploitation.
Pour aider les acheteurs internationaux à prendre une décision plus claire, voici une comparaison entre le relais subminiature haute puissance 8A/250VAC et d'autres types de relais courants de la gamme de produits de relais KEYONG :
Relais subminiature (8A/250VAC)
●Taille plus petite
●Convient à la conception de circuits imprimés compacts
●Capacité de charge modérée
Relais de puissance standard
●Taille plus grande
●Capacité de charge plus élevée (10 A–30 A+)
●Utilisé dans les systèmes de contrôle de puissance industriels
Conclusion : choisissez un relais subminiature lorsque l'espace sur le PCB est limité et que la charge est modérée.
Relais subminiature
●Monté sur PCB
●Systèmes de contrôle électronique
● Environnement de contrainte mécanique réduit
Relais automobile
●Conçu pour les vibrations et les environnements difficiles
●Durabilité supérieure dans les conditions du moteur
●Utilisé dans les véhicules et les systèmes de mobilité
Conclusion : les relais automobiles sont destinés aux environnements difficiles, tandis que les relais subminiatures sont destinés à l'électronique PCB.
Relais subminiature haute puissance (8A/250VAC)
● Gère la commutation de charge moyenne
●Convient au contrôle de puissance
Relais de signaux
● Faible courant (commutation au niveau du signal)
●Utilisé pour les circuits de communication
Conclusion : si votre application implique une commutation de charge, choisissez un relais de puissance plutôt qu'un relais de signal.

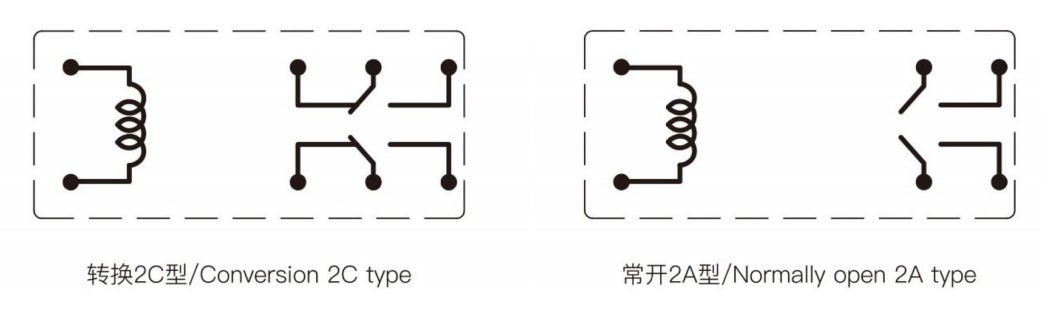

| Modalités de contact | 2A,2C |
| Résistance de contact | ≤50mΩ |
| Matériel de contact | Alliage d'argent : AgSnO₂In₂O₃、AgSnO₂、AgNi |
| Évaluation des contacts (Res.load) | 8A 250 VCA/30 VCC |
| Tension de commutation maximale | 440 VCA/125 VCC |
| Courant de commutation maximum | 8A |
| Puissance de commutation maximale | 2000 VA |
| Endurance électrique (Fréquence : 360 opérations/h) | 1×10⁵ps/1×10⁴ops |
| Endurance mécanique (Fréquence : 18 000 opérations/h) | 1×10⁷opérations |
| Consommation électrique (W) | 0,4W(L) | |||||||
| Tension nominale (VCC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| Résistance de bobine (Q ± 10 %) | 62 | 90 | 202 | 360 | 810 | 1440 | 3240 | 5760 |
| Tension de démarrage (Max) | ≤80 % (tension nominale) | |||||||
| Tension de chute (Min) | ≥5 % (tension nominale) | |||||||
| Tension de surmultiplication maximale autorisée (VDC) | 150 % (tension nominale) | |||||||
| Niveau d'isolation | B/F | |
| Résistance d'isolation | 1000 MΩ (500 V CC) | |
| Rigidité diélectrique (courant de fuite 1 mA) | Entre bobine et contacts | 5000VAC 1min |
|
|
Entre les jeux de contacts | 2500 VCA 1 min |
|
|
Entre contacts ouverts | 1000VAC 1min |
| Temps de fonctionnement (à tension nominale) | ≤15 ms | |
| Temps de déclenchement (sans diode) (à tension nominale) | ≤8 ms | |
| Humidité | 5% ~ 85% HR | |
| Température ambiante | -40 ℃ ~ + 85 ℃ | |
| Résistance aux chocs | Fonctionnel | 98 m/s² |
|
|
Destructeur | 980 m/s² |
| Résistance aux vibrations | 10 Hz ~ 150 Hz | |
| Poids | Environ 15g | |
| Construction | Scellé et résistant au flux | |
Le relais subminiature haute puissance 8A/250VAC KEYONG est largement utilisé dans :
●Systèmes de contrôle d'automatisation industrielle
●Appareils électroménagers tels que CVC et équipements de cuisine
●Appareils de communication et de réseau
●Modules de commande électronique automobile
●Circuits d'alimentation et de contrôle
●Appareils intelligents et systèmes de contrôle IoT
Avec ses performances stables, ce relais est particulièrement adapté aux fabricants qui recherchent un fournisseur de relais fiable en Chine pour une coopération OEM à long terme.
En tant qu'usine de relais professionnelle en Chine, KEYONG intègre la R&D, la production, les tests et le service après-vente dans un seul système. Avec plus de 12 000㎡ de zone de production et des lignes d’assemblage automatisées, l’entreprise garantit une efficacité élevée et une qualité de production constante.
Les relais KEYONG sont certifiés par les normes internationales, notamment UL, TUV, CQC, CE et RoHS, garantissant la conformité aux marchés mondiaux. Chaque produit est soumis à une inspection stricte à l’aide de systèmes de tests automatisés et d’étalonnage de précision pour garantir la fiabilité avant expédition.
Pour les acheteurs mondiaux à la recherche d'un fournisseur ou d'un fabricant de relais stable en Chine, KEYONG fournit non seulement des produits, mais également une assistance technique et des conseils d'application.
KEYONG fonctionne selon les normes de gestion de la qualité ISO 9001 et met en œuvre un contrôle qualité complet du processus, depuis la sélection des matières premières jusqu'à l'inspection finale. La série de relais subminiatures haute puissance est testée pour :
● Endurance électrique
●Durabilité mécanique
● Résistance à la température
●Performances d'isolation
●Conformité à la sécurité dans des conditions de charge
CE
CQC
RoHS
TUV
UL
Ces processus stricts garantissent des performances stables dans des environnements industriels exigeants.
Q1 : À quoi sert un relais subminiature haute puissance ?
Il est principalement utilisé pour commuter des charges électriques de moyenne puissance dans des systèmes PCB compacts, notamment l'automatisation industrielle, les appareils électroménagers et les appareils de communication.
Q2 : Le relais KEYONG 8A peut-il gérer des charges inductives ?
Oui, mais les charges inductives telles que les moteurs ou les bobines doivent être correctement déclassées pour garantir une fiabilité à long terme. Notre équipe d'ingénieurs peut vous aider à sélectionner la configuration correcte.
Q3 : Qu'est-ce qui différencie le relais KEYONG des autres fabricants chinois ?
KEYONG se concentre sur :
Contrôle qualité strict ISO 9001
Lignes de production entièrement automatisées
Produits certifiés UL, TUV, CE, CQC
Capacité de production de masse stable (production annuelle de plus de 80 millions)
Cela garantit une qualité constante d’un fabricant et fournisseur de relais chinois fiable.
Q4 : Quelle est la durée de vie de ce relais ?
Dans des conditions de charge nominale, le relais offre de longs cycles de vie mécaniques et électriques adaptés aux applications industrielles et commerciales.
Q5 : Puis-je utiliser ce relais dans des environnements à haute température ?
Oui, mais les performances dépendent des conditions environnementales. Pour les applications à températures extrêmes, KEYONG peut recommander des versions de relais renforcées ou scellées.
Q6 : KEYONG prend-il en charge les solutions de relais OEM ou personnalisées ?
Oui. En tant qu'usine de relais professionnelle en Chine, KEYONG fournit des services OEM/ODM, notamment la personnalisation des bobines, la conception du boîtier et le réglage des paramètres électriques.
Q7 : Où le relais KEYONG est-il principalement exporté ?
Nos relais sont exportés dans le monde entier, notamment en Amérique du Nord, en Europe, au Moyen-Orient et en Asie du Sud-Est, au service des secteurs industriel et automobile.
La sélection du bon relais subminiature haute puissance 8A/250VAC est essentielle pour garantir des performances stables, la sécurité et une longue durée de vie dans votre application. En tant que fabricant professionnel de relais en Chine – KEYONG, nous vous recommandons d'évaluer les paramètres clés suivants avant de choisir un relais :
1. Exigence de charge (courant et tension)
Si votre circuit fonctionne sous 8A / 250VAC, ce modèle convient.
Pour les charges inductives (moteurs, transformateurs), pensez à déclasser pour garantir une durée de vie plus longue.
Pour les charges supérieures à 8 A, un relais de puissance ou un relais automobile peut être plus approprié.
2. Tension de commande (spécifications de la bobine)
Assurez-vous que la tension de la bobine correspond à la conception de votre PCB ou de votre système de contrôle.
Une sélection incorrecte de la bobine peut entraîner une commutation instable ou une panne.
3. Espace d'installation (conception de PCB)
Ce relais subminiature est conçu pour les configurations PCB haute densité.
Idéal pour les appareils électroniques compacts où l'espace est limité.
4. Environnement d'application
Environnements industriels standards : parfaitement adaptés
Environnements à forte humidité/température élevée : envisager des versions étanches ou à protection renforcée
Environnements soumis à de fortes vibrations : des relais de qualité automobile peuvent être nécessaires
5. Fréquence de commutation
Pour les circuits de commutation haute fréquence, assurez-vous d’une bonne conception de dissipation thermique.
Le support technique de KEYONG peut aider à évaluer les exigences du cycle de vie.
