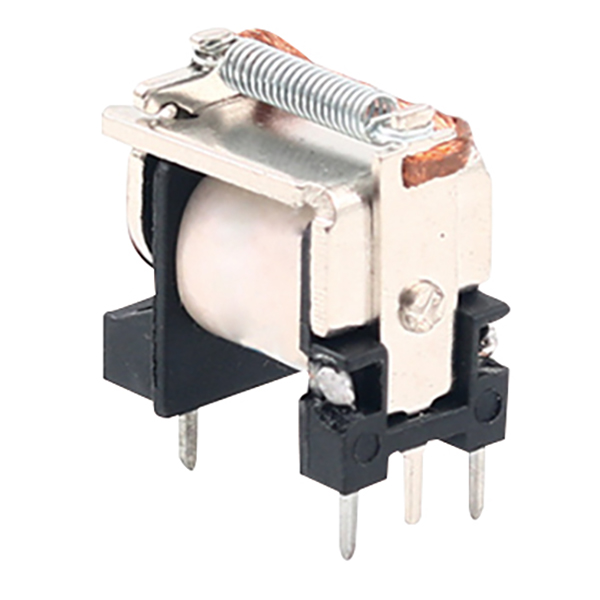

NINGBO KEYONG JINGSHENG APPLIANCE ÉLECTRIQUE CO., LTD. propose le relais de puissance automobile miniature KLE (4117), une solution compacte et fiable conçue pour les applications de commutation lourdes. Doté d'une faible consommation d'énergie de bobine, d'une capacité de commutation jusqu'à 20 A et de plusieurs dispositions de contacts, ce relais monté sur PCB prend en charge des performances stables et une intégration de circuit flexible. Largement utilisé dans les appareils électroménagers, les équipements d'automatisation et les systèmes électriques automobiles, le KLE (4117) constitue un choix efficace et rentable pour les acheteurs internationaux à la recherche de solutions de relais fiables proposées par un fabricant expérimenté.
Le relais de puissance lourd automobile miniature présente une conception miniature compacte avec une capacité de commutation à courant élevé, ce qui le rend idéal pour les systèmes de commande électrique automobile nécessitant des performances fiables et peu encombrantes. Construit avec des contacts durables en alliage d'argent, une faible consommation d'énergie et une excellente résistance aux vibrations, à la poussière, à l'humidité et aux températures élevées, ce relais automobile robuste garantit une commutation stable, une longue durée de vie électrique et un fonctionnement fiable dans des environnements difficiles. Prenant en charge plusieurs options de montage et applications 12 V/24 V, le relais est largement utilisé dans l'éclairage automobile, les ventilateurs de refroidissement, les pompes à carburant, les systèmes CVC, les équipements EV et les solutions de contrôle de puissance industrielle.
Normes de fabrication élevées
NINGBO KEYONG JINGSHENG APPLIANCE ÉLECTRIQUE CO., LTD. se concentre sur la fabrication de relais automobiles de précision avec un contrôle de qualité strict et une cohérence de produit stable.
Prise en charge OEM et ODM
●Solutions personnalisées disponibles, notamment :
●Personnalisation de la tension de bobine
●Personnalisation de la structure des terminaux
●Impression du logo
●Solutions d'emballage
●Optimisation des performances
Expérience d'exportation mondiale
Les produits sont largement exportés vers l'Europe, l'Asie du Sud-Est, le Moyen-Orient, l'Amérique du Sud et d'autres marchés mondiaux.

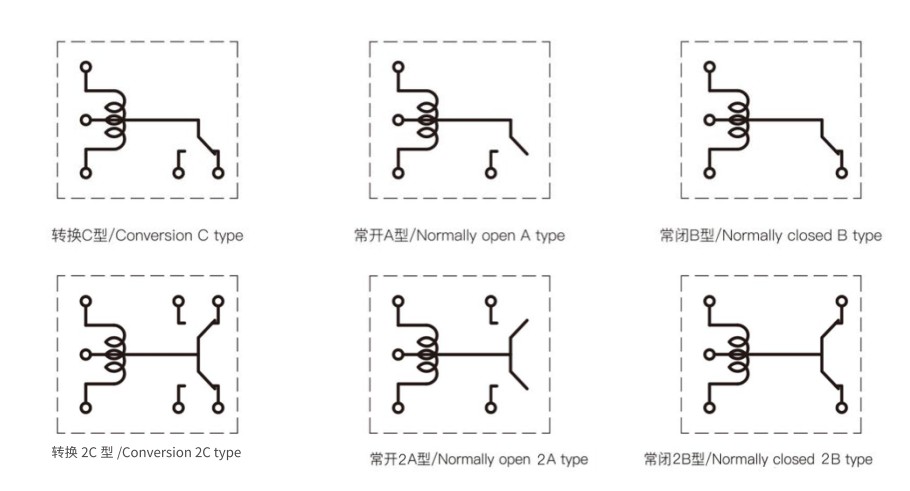

| Modalités de contact | 2A/2B/2C |
| Chute de tension (à 10A) | ≤100mV |
| Matériel de contact | Alliage d'argent : AgSnO₂ In₂O₃, AgSnO₂, AgNi |
| Évaluation des contacts | A,B,C:10A/120VAC,28VDC 20A/14VDCU,V,W:2x10A/120VAC 28VDC 2×20A/14VDC |
| Tension de commutation maximale | 75 VCC 380 VCA |
| Courant de commutation maximum | 20A |
| Endurance électrique (Fréquence : 1800 ops/h) | 1×10⁵ops/1×10⁴ops |
| Endurance mécanique (Fréquence : 18 000 opérations/h) | 1×10⁷opérations |
| Consommation électrique (W) | 1,1W(L) | 2,0W(D) | ||||||||||
| Tension nominale (VCC) | 5 | 6 | 9 | 12 | 18 | 24 | 5 | 6 | 9 | 12 | 18 | 24 |
| Résistance de bobine (Ω ± 10 %) | 22.7 | 32.7 | 73.6 | 130.9 | 294.5 | 523.6 | 12.5 | 18 | 40.5 | 72 | 162 | 288 |
| Tension de démarrage (Max) | 75 % (tension nominale) | |||||||||||
| Tension de chute (Min) | 10 % (tension nominale) | |||||||||||
| Tension de surmultiplication maximale autorisée (VDC) | 130 % (tension nominale) | |||||||||||
| Niveau d'isolation | B/F | |
| Résistance d'isolation | 100 MΩ (500 V CC) | |
| Rigidité diélectrique (courant de fuite 1 mA) | Entre bobine et contacts | 750 VCA 1 min |
| Entre contacts ouverts | 750 VCA 1 min | |
| Temps de fonctionnement (à tension nominale) | ≤10 ms | |
| Temps de déclenchement (sans diode) (à tension nominale) | ≤5 ms | |
| Humidité | 5% ~ 85% HR | |
| Température ambiante | -40 ℃ ~ + 85 ℃/+105 ℃ | |
| Résistance aux chocs | 100 m/s²11 ms | |
| Résistance aux vibrations (double amplitude) | 10 Hz ~ 55 Hz 1,5 mm | |
| Poids | Environ 12g | |
| Construction | Scellé/résistant aux flux | |
Le relais de puissance lourd automobile miniature est largement utilisé dans :
●Systèmes électriques automobiles
●Systèmes de recharge pour véhicules électriques
●Contrôle du ventilateur de refroidissement
●Systèmes de pompe à carburant
●Systèmes d'éclairage automobile
●Systèmes CVC
●Systèmes de gestion de batterie
●Systèmes de commande de démarrage
●Équipements d'automatisation industrielle
●Machines agricoles
●Véhicules d'ingénierie
Comparé aux relais automobiles conventionnels, ce relais miniature de forte puissance offre :
●Taille d'installation plus petite
●Densité de puissance plus élevée
●Meilleure dissipation thermique
● Consommation d'énergie réduite
●Commutation plus stable
●Durabilité supérieure dans les systèmes compacts
Idéal pour l'électronique automobile moderne et les systèmes de véhicules intelligents.
1. Qu'est-ce qu'un relais de puissance lourd automobile miniature ?
Un relais miniature de puissance lourde pour automobile est un dispositif de commutation électromécanique compact conçu pour contrôler les circuits automobiles à courant élevé tout en économisant de l'espace d'installation.
2. Quelles options de tension sont disponibles ?
Les tensions de bobine courantes incluent 12 V CC et 24 V CC pour les applications automobiles et industrielles.
3.Le relais est-il adapté aux environnements difficiles ?
Oui. Le relais est conçu avec une protection étanche à la poussière ou scellée et offre une excellente résistance aux vibrations et à la température.
4.Pouvez-vous fournir des solutions de relais automobiles personnalisées ?
Oui. Fabricant de relais KEYONG
fournit des services de personnalisation OEM et ODM aux acheteurs et distributeurs mondiaux de relais automobiles.
