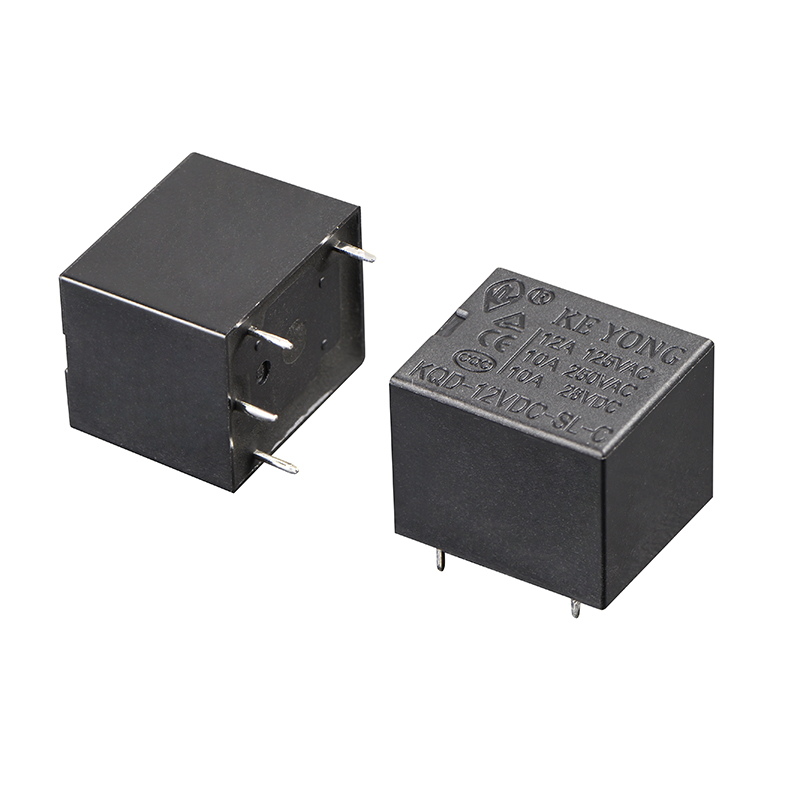

Ce relais miniature haute puissance pour haute température 105 ℃ est conçu pour les applications de commutation à charge élevée nécessitant des performances stables dans des environnements thermiques difficiles. Doté d'un montage compact sur PCB, d'une rigidité diélectrique élevée et de performances de contact fiables, il est largement utilisé dans l'électronique automobile, l'automatisation industrielle, les systèmes de maison intelligente et les équipements de contrôle de puissance.
La sélection du bon relais miniature haute puissance dépend de la température de fonctionnement, du courant de commutation, de l'environnement d'installation, du type de charge et des exigences de l'application. En tant que fabricant et fournisseur professionnel de relais en Chine, KEYONG propose plusieurs solutions de relais pour l'électronique automobile, l'automatisation industrielle, les systèmes d'énergie renouvelable et les applications d'appareils intelligents.
Le tableau de comparaison des modèles suivant aide les clients à choisir rapidement les modèles de relais appropriés en fonction de différents scénarios d'application.
Comparaison des modèles de relais miniatures haute puissance
| Modèle | Courant nominal | Température de fonctionnement | Formulaire de contact | Applications typiques | Avantages clés |
|---|---|---|---|---|---|
| KQX-10A | 10A | 85 ℃ | 1A/1C | Appareils électroménagers intelligents | Taille compacte, faible consommation d'énergie |
| KQX-20A | 20A | 105 ℃ | 1A | Systèmes de contrôle industriels | Performances de commutation stables |
| KQX-30A | 30A | 105 ℃ | 1A/1C | Electronique automobile | Capacité de charge et résistance thermique élevées |
| KQX-40A | 40A | 125 ℃ | 1A | Nouveaux systèmes de recharge d’énergie | Convient aux environnements difficiles |
| KQX-50A | 50A | 125 ℃ | 1C | Équipement de stockage d'énergie | Capacité de transport de courant élevée |
Comparaison entre le relais standard et le relais haute température
| Fonctionnalité | Relais standard | Relais haute température 105℃ |
|---|---|---|
| Résistance à la température | 70 ℃ – 85 ℃ | Jusqu'à 105 ℃ |
| Environnement d'application | Conditions normales | Environnements à haute température |
| Durée de vie | Standard | Plus longtemps sous contrainte thermique |
| Stabilité | Usage industriel général | Fiabilité améliorée sous charge élevée |
| Industries recommandées | Appareils électroménagers | Systèmes automobiles et industriels |
Résistance aux hautes températures jusqu'à 105 ℃
Ce relais miniature haute puissance est spécialement développé pour les applications fonctionnant dans des environnements à température ambiante élevée. Le relais maintient des performances électriques stables et une commutation de contact fiable même à des températures de fonctionnement continues allant jusqu'à 105 ℃, contribuant ainsi à améliorer la sécurité et la durabilité globales de l'équipement.
Structure miniature compacte

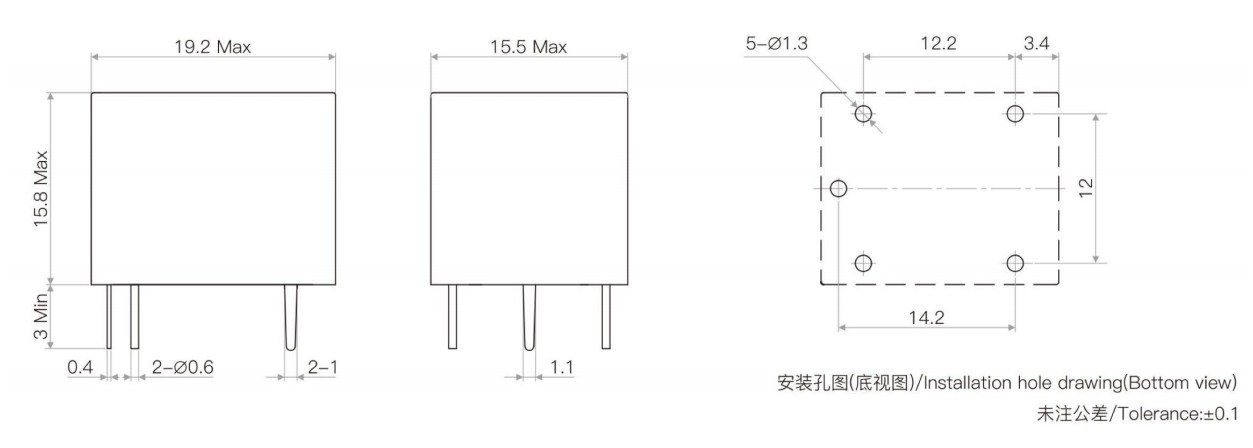

La conception compacte du montage sur circuit imprimé permet d'économiser de l'espace d'installation tout en conservant une capacité de commutation élevée. Il convient aux systèmes électroniques modernes nécessitant des configurations de composants haute densité et des conceptions légères.
Capacité de commutation élevée
Conçu pour les applications de commutation à charge élevée, le relais offre des performances de transport de courant fiables avec une excellente conductivité électrique et une faible résistance de contact, garantissant un fonctionnement stable pour les systèmes de contrôle industriels et automobiles.
Performances électriques stables
Le relais présente une rigidité diélectrique élevée, de fortes performances d'isolation et une excellente résistance aux vibrations et aux fluctuations de température, ce qui le rend adapté à un fonctionnement continu à long terme.
Convient à plusieurs industries
Ce relais miniature haute puissance pour haute température 105 ℃ est largement utilisé dans :
●Électronique automobile
●Systèmes de recharge et de stockage d'énergie renouvelable
●Contrôle de l'automatisation industrielle
●Appareils électroménagers intelligents
●Systèmes de sécurité et de surveillance
●Équipement de communication
●Dispositifs de contrôle intelligents

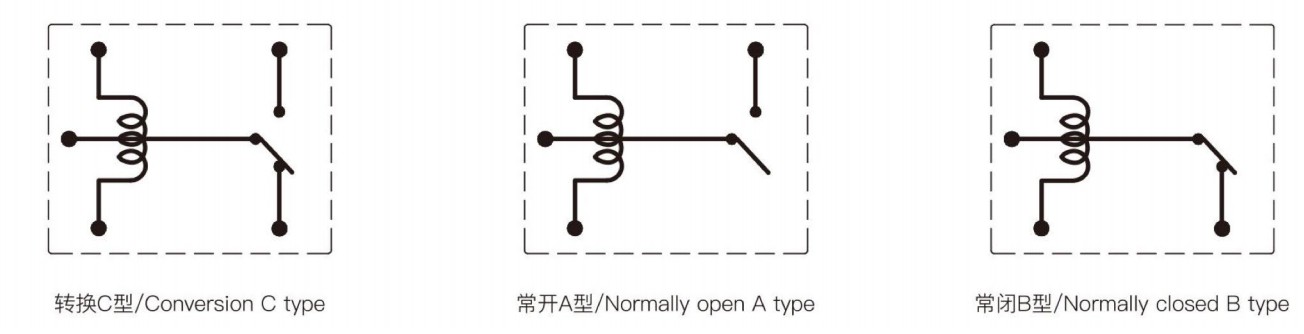

| Modalités de contact | ABC |
| Résistance de contact | ≤100 mΩ (1 A 6 V CC) |
| Matériel de contact | Allié argent : AgSnO₂In₂O₃、AgSnO₂、AgNi |
| Évaluation des contacts (Res.load) | 7A/10A/15A 250VCA/28VCC,15A 125VCA |
| Tension de commutation maximale | 277 VCA/30 VCC |
| Courant de commutation maximum | 15A |
| Puissance de commutation maximale | 2 770 VA/300 W |
| Endurance électrique (Fréquence : 360 opérations/h) | 1×10⁵ops/1×10⁴ops |
| Endurance mécanique (Fréquence : 18 000 opérations/h) | 1×10⁷ps |
| Consommation électrique (W) | 0,36 W(L) | 0,45 W(D) | ||||||||||||||
| Tension nominale (VCC) | 5 | 6 | 9 | 12 | 18 | 24 | 36 | 48 | 5 | 6 | 9 | 12 | 18 | 24 | 36 | 48 |
| Résistance de bobine (Q ± 10 %) | 69.4 | 100 | 225 | 400 | 900 | 1600 | 3600 | 6400 | 55 | 80 | 180 | 320 | 720 | 1280 | 2880 | 5120 |
| Tension de démarrage (Max) | 75 % (tension nominale) | |||||||||||||||
| Tension de chute (Min) | 10 % (tension nominale) | |||||||||||||||
| Tension de surmultiplication maximale autorisée (VDC) | 130 % (tension nominale) | |||||||||||||||
| Niveau d'isolation | B/F | |
| Résistance d'isolation | 100 MΩ (500 V CC) | |
| Rigidité diélectrique (courant de fuite 1 mA) | Entre bobine et contacts | 1500 VCA 1 min |
|
|
Entre contacts ouverts | 1000VAC 1min |
| Temps de fonctionnement (à tension nominale) | ≤10 ms | |
| Temps de déclenchement (sans diode) (à tension nominale) | ≤5 ms | |
| Humidité | 5% ~ 85% HR | |
| Température ambiante | -40 ℃ ~ + 85 ℃/+105 ℃ | |
| Résistance aux chocs | Fonctionnel | 98 m/s² |
|
|
Destructeur | 980 m/s² |
| Résistance aux vibrations (double amplitude) | 10 Hz ~ 55 Hz 1,5 mm | |
| Poids | Environ 9g | |
| Construction | Scellé et résistant au flux | |
KEYONG a établi une coopération à long terme avec des fabricants nationaux et internationaux dans les domaines de l'électronique automobile, des appareils de communication, de l'automatisation industrielle, de la technologie intelligente et des systèmes d'énergie renouvelable.
L'entreprise exporte actuellement des millions de relais chaque année vers des clients dans les domaines suivants :
●Amérique du Nord
●Amérique du Sud
●Europe occidentale
●Asie du Sud-Est
●Moyen-Orient
Soutenu par des systèmes de fabrication automatisés et des procédures de contrôle de qualité strictes, KEYONG garantit des délais de livraison stables, une qualité de produit constante et un support technique fiable pour les clients du monde entier.
1. Ce relais est-il adapté à un fonctionnement continu à 105 ℃ ?
Oui. Ce relais miniature haute puissance pour haute température 105 ℃ est conçu spécifiquement pour les environnements à température élevée. Les matériaux du relais, le système de contact et la structure interne sont optimisés pour un fonctionnement stable à long terme dans des conditions thermiques élevées.
2. KEYONG peut-il fournir des solutions de relais OEM et personnalisées ?
Oui. En tant qu'usine et fournisseur professionnel de relais en Chine, KEYONG prend en charge la personnalisation OEM et ODM selon les exigences du client, notamment :
Personnalisation de la tension de la bobine
Ajustement de la structure du terminal
Configuration des contacts
Personnalisation du logo et du packaging
Solutions de relais spécifiques à l'application
3.Quelles industries utilisent couramment ce relais miniature haute puissance ?
Le relais est largement utilisé dans l'électronique automobile, l'automatisation industrielle, les appareils électroménagers, les systèmes de charge et de stockage d'énergie renouvelable, les appareils de communication et les équipements de contrôle intelligents.
4.Comment KEYONG garantit-il la qualité des produits ?
KEYONG met en œuvre un contrôle de qualité strict tout au long du processus de fabrication. L'usine fonctionne selon les normes ISO9001 et utilise des équipements automatisés d'assemblage, de test et d'inspection pour maintenir la cohérence et la fiabilité stables des produits.
5.Quelles sont les certifications des relais KEYONG ?
Les produits relais KEYONG ont obtenu plusieurs certifications internationales, notamment les certifications de conformité UL, TUV, CE, CQC et RoHS.
