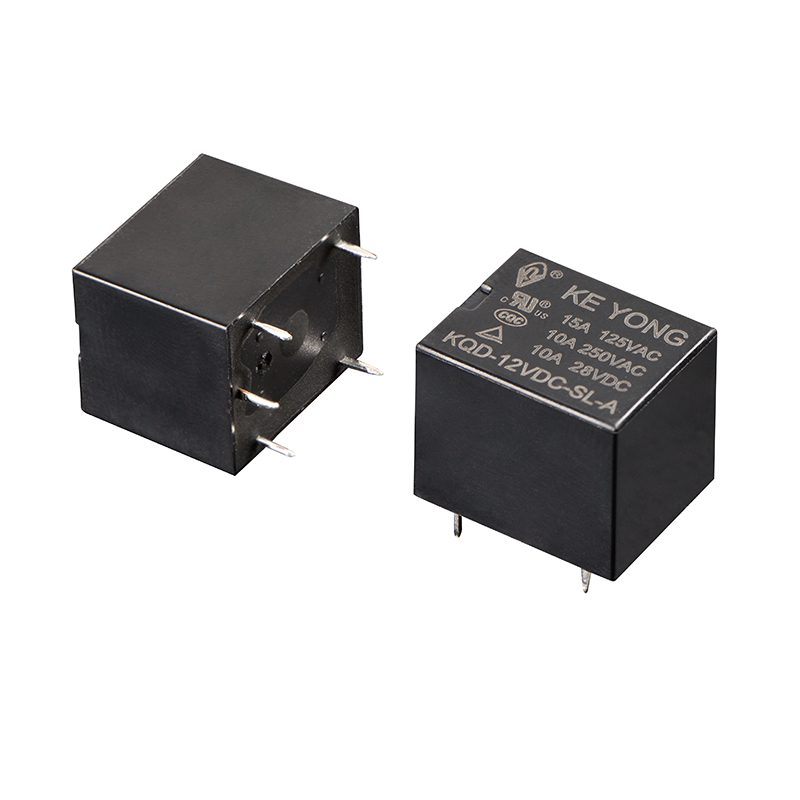

Le relais de puissance cubique KQD (T73) 4 broches 5 broches est conçu pour les applications de commutation à courant élevé dans l'électronique automobile, les systèmes de contrôle industriels, les appareils électroménagers et les équipements de gestion de l'alimentation. Doté d'une taille compacte, de performances de contact stables, d'une faible consommation d'énergie de bobine et d'une capacité de commutation fiable, ce relais constitue une solution efficace et durable pour les applications de montage sur PCB.
| Notre relais | Relais ordinaire |
|---|---|
| Capacité de courant élevée | Courant de commutation inférieur |
| Résistance de contact stable | Oxydation facile |
| Structure cubique compacte | Taille plus grande |
| Longue durée de vie | Durée de vie plus courte |
| Prise en charge OEM/ODM | Personnalisation limitée |
Fabrication automatisée de haute précision
KEYONG exploite plusieurs lignes de production automatisées avancées équipées de :
●Machines automatiques de bobinage et de soudage
●Équipement d'assemblage intelligent
●Systèmes d'inspection par vision industrielle
●Machines d'essais de précision
●Machines de rivetage et de paramétrage
●Équipement de nettoyage à ultrasons
● Un contrôle strict de la production permet de garantir une cohérence stable du produit et une qualité de lot fiable.
Système de gestion de qualité strict
En tant qu'usine de relais expérimentée en Chine, KEYONG suit strictement les normes de gestion de la qualité ISO9001 tout au long des processus d'inspection, de production, de test et d'emballage des matières premières.
Chaque relais est soumis à des tests de performances complets avant expédition pour garantir des performances électriques et mécaniques stables.
Certifications internationales
Les produits ont obtenu de multiples certifications internationales, notamment :
●Certification UL
●Certification TUV
●Certification CE
●Certification CQC
●Conformité RoHS
CE
CQC
RoHS
TUV
UL
Ces certifications aident les clients à répondre à différentes exigences en matière d'accès au marché et de sécurité.
| Modalités de contact | ABC |
| Résistance de contact | ≤100 mΩ (1 A 6 V CC) |
| Matériel de contact | Allié argent : AgSnO₂In₂O₃、AgSnO₂、AgNi |
| Évaluation des contacts (Res.load) | 7A/10A/15A 250VCA/28VCC,15A 125VCA |
| Tension de commutation maximale | 277 VCA/30 VCC |
| Courant de commutation maximum | 15A |
| Puissance de commutation maximale | 2 770 VA/300 W |
| Endurance électrique (Fréquence : 360 opérations/h) | 1×10⁵ops/1×10⁴ops |
| Endurance mécanique (Fréquence : 18 000 opérations/h) | 1×10⁷ps |
| Consommation électrique (W) | 0,36 W(L) | 0,45 W(D) | ||||||||||||||
| Tension nominale (VCC) | 5 | 6 | 9 | 12 | 18 | 24 | 36 | 48 | 5 | 6 | 9 | 12 | 18 | 24 | 36 | 48 |
| Résistance de bobine (Q ± 10 %) | 69.4 | 100 | 225 | 400 | 900 | 1600 | 3600 | 6400 | 55 | 80 | 180 | 320 | 720 | 1280 | 2880 | 5120 |
| Tension de démarrage (Max) | 75 % (tension nominale) | |||||||||||||||
| Tension de chute (Min) | 10 % (tension nominale) | |||||||||||||||
| Tension de surmultiplication maximale autorisée (VDC) | 130 % (tension nominale) | |||||||||||||||
| Niveau d'isolation | B/F | |
| Résistance d'isolation | 100 MΩ (500 V CC) | |
| Rigidité diélectrique (courant de fuite 1 mA) | Entre bobine et contacts | 1500 VCA 1 min |
|
|
Entre contacts ouverts | 1000VAC 1min |
| Temps de fonctionnement (à tension nominale) | ≤10 ms | |
| Temps de déclenchement (sans diode) (à tension nominale) | ≤5 ms | |
| Humidité | 5% ~ 85% HR | |
| Température ambiante | -40 ℃ ~ + 85 ℃/+105 ℃ | |
| Résistance aux chocs | Fonctionnel | 98 m/s² |
|
|
Destructeur | 980 m/s² |
| Résistance aux vibrations (double amplitude) | 10 Hz ~ 55 Hz 1,5 mm | |
| Poids | Environ 9g | |
| Construction | Scellé et résistant au flux | |
1. Quelle est la différence entre les relais de puissance cubiques à 4 et 5 broches ?
Un relais à 4 broches est généralement utilisé pour les applications de commutation standard avec des fonctions de contrôle de base. Un relais à 5 broches comprend généralement une borne supplémentaire pour les configurations de circuit normalement fermé ou de commutation, offrant des options de contrôle plus flexibles.
La sélection dépend de la conception du circuit et des exigences de l'application.
2. Ce relais peut-il être utilisé dans les applications automobiles ?
Oui. Le relais de puissance cubique KEYONG 4 PIN 5 PIN est largement utilisé dans les systèmes électroniques automobiles tels que le contrôle de l'éclairage, les systèmes de climatisation, la gestion de la batterie et le contrôle de l'alimentation auxiliaire.
Sa capacité de commutation stable et sa résistance aux vibrations le rendent adapté aux environnements automobiles.
3.Quelles industries utilisent couramment des relais de puissance cubiques ?
Les relais de puissance cubiques sont couramment utilisés dans :
●Electronique automobile
●Automatisation industrielle
●Appareils électroménagers
●Systèmes d'énergie renouvelable
●Systèmes de sécurité
●Appareils de communication
Ils sont particulièrement adaptés aux équipements nécessitant une commutation stable à courant moyen et élevé.
4. KEYONG prend-il en charge les solutions de relais personnalisées ?
Oui. En tant que fournisseur et fabricant professionnel de relais en Chine, KEYONG prend en charge les services OEM et ODM en fonction des exigences techniques des clients et des scénarios d'application.
5.Comment KEYONG garantit-il la qualité des produits ?
KEYONG met en œuvre un contrôle de qualité strict tout au long du processus de fabrication. Les équipements de production automatisés, les systèmes de tests de précision, les normes de gestion ISO9001 et les certifications internationales contribuent à garantir une qualité de produit stable et des performances fiables.
Ningbo Keyong Jingsheng Electrical Appliance Co., Ltd. est un fabricant professionnel de relais en Chine spécialisé dans les relais automobiles, les relais de puissance, les relais de signalisation, les relais de nouvelle énergie, les relais clignotants, les relais d'essuie-glace intermittents, les prises de relais et les solutions de faisceaux de câbles.
Avec une capacité de fabrication avancée, un support technique solide et une expérience de service complète, KEYONG est devenu un fournisseur de relais de confiance pour les clients nationaux et internationaux à la recherche de produits de relais fiables et d'une coopération à long terme.
Si vous recherchez un fabricant, un fournisseur ou une usine fiable de relais de puissance cubiques à 4 broches et 5 broches en Chine, KEYONG propose des solutions professionnelles avec une qualité stable et un service efficace.
