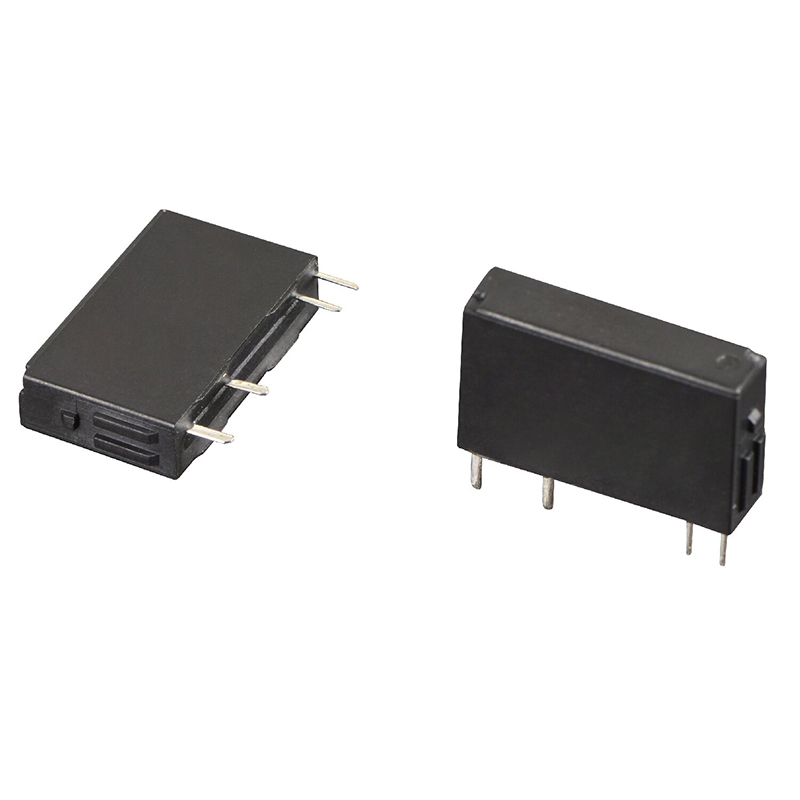

Le relais de puissance PCB extra fin KEYONG est conçu pour les applications nécessitant des performances de commutation stables, une structure compacte et une utilisation efficace de l'espace PCB. Avec son profil extra fin et ses performances électriques fiables, ce relais est largement utilisé dans les appareils électroménagers, les systèmes d'automatisation industrielle, les équipements de communication, les modules de commande intelligents, l'électronique automobile et les applications d'énergie renouvelable.
En tant que fabricant et fournisseur professionnel de relais en Chine, KEYONG se concentre sur la fourniture de solutions de relais électromagnétiques de haute qualité soutenues par des lignes de production automatisées avancées, une gestion stricte de la qualité et une innovation continue des produits. Le relais de puissance PCB extra fin combine une taille compacte, une capacité de commutation de charge fiable et une longue durée de vie, ce qui en fait un choix idéal pour les systèmes de contrôle électronique modernes où l'espace d'installation et la fiabilité sont essentiels.
●Structure extra fine et discrète pour les configurations de circuits imprimés compactes
● Performances de commutation stables avec une faible consommation d'énergie
● Rigidité diélectrique élevée et protection d'isolation fiable
●Convient aux assemblages électroniques haute densité
●Longue durée de vie électrique et mécanique
●Excellente résistance aux vibrations et aux contraintes environnementales
●Compatible avec la production d'assemblages automatisés
●Disponible pour des configurations de tension et de bornes personnalisées
Dans de nombreux appareils électroniques modernes, l'espace d'installation des PCB est de plus en plus limité. Le relais de puissance PCB extra fin KEYONG est spécialement conçu pour aider les fabricants à optimiser les configurations internes sans sacrifier les performances électriques.
Par rapport aux relais de puissance traditionnels, la structure mince permet :
● Disposition PCB plus efficace
● Taille globale réduite de l'équipement
●Gestion thermique améliorée
●Intégration plus facile dans les systèmes électroniques compacts
Cela rend le relais particulièrement adapté aux appareils intelligents, aux appareils de communication et aux tableaux de commande industriels nécessitant des solutions de relais compactes et stables.

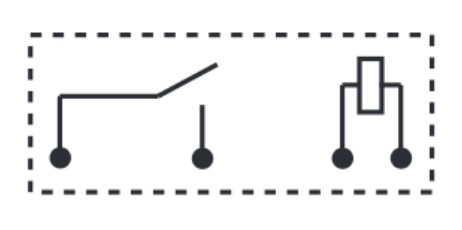

| Modalités de contact | 1A |
| Résistance de contact | ≤100m(1A6VDC) ≤50m(1A6VDC) |
| Matériel de contact | AgSnO₂,AgNi |
| Évaluation des contacts (Res.load) | 5A 250 VCA/30 VCC |
| Tension de commutation maximale | 250 VCA/125 VCC (à 0,3 A) |
| Courant de commutation maximum | 5A |
| Puissance de commutation maximale | 1250VA/150W |
| Charge minimale | 5 VCC 10 mA 5 VCC 1 mA |
| Endurance mécanique | 2×10⁷opérations |
| Endurance électrique | 1×10⁵ops(AgNi,3A 250VAC/30VDC，85°C,1s 9s) 5×10⁴ops (AgNi,5A 250VAC/30VDC1s 9s) |
| Tension nominale (VCC) | 5 | 6 | 9 | 12 | 18 | 24 |
| Tension d'action (VCC) | ≤3,50 | ≤4,20 | ≤6,30 | ≤8,40 | ≤12,6 | ≤16,8 |
| Tension de libération (VDC) | ≥0,25 | ≥0,30 | ≥0,45 | ≥0,60 | ≥0,90 | ≥1,20 |
| Tension maximale (VCC) | 6.0 | 7.2 | 10.8 | 14.4 | 21.6 | 28.8 |
| Résistance de bobine(2) | 208x(1±10%) | 300x(1±10%) | 675x(1±10%) | 1200x(1±10%) | 2700x(1±15%) | 3200x(1±15%) |
| Niveau d'isolation | B/F | |
| Résistance d'isolation | 100 MΩ (500 V CC) | |
| Résistance diélectrique (courant de fuite 1 mA) | Entre bobine et contacts | 3000 VCA 1 min |
|
|
Entre contacts ouverts | 1000VAC 1min |
| Temps de fonctionnement (à tension nominale) | ≤10 ms | |
| Temps de déclenchement (sans diode) (à tension nominale) | ≤5 ms | |
| Humidité | 5% HR ~ 85% HR | |
| Température ambiante | -40°C~85℃ | |
| Résistance aux chocs | Fonctionnel | 98 m/s² |
|
|
Destructeur | 980 m/s² |
| Résistance aux vibrations (double amplitude) | 10 Hz ~ 55 Hz 1,5 mm | |
| Poids | Environ 3g | |
| Construction | Scellé | |

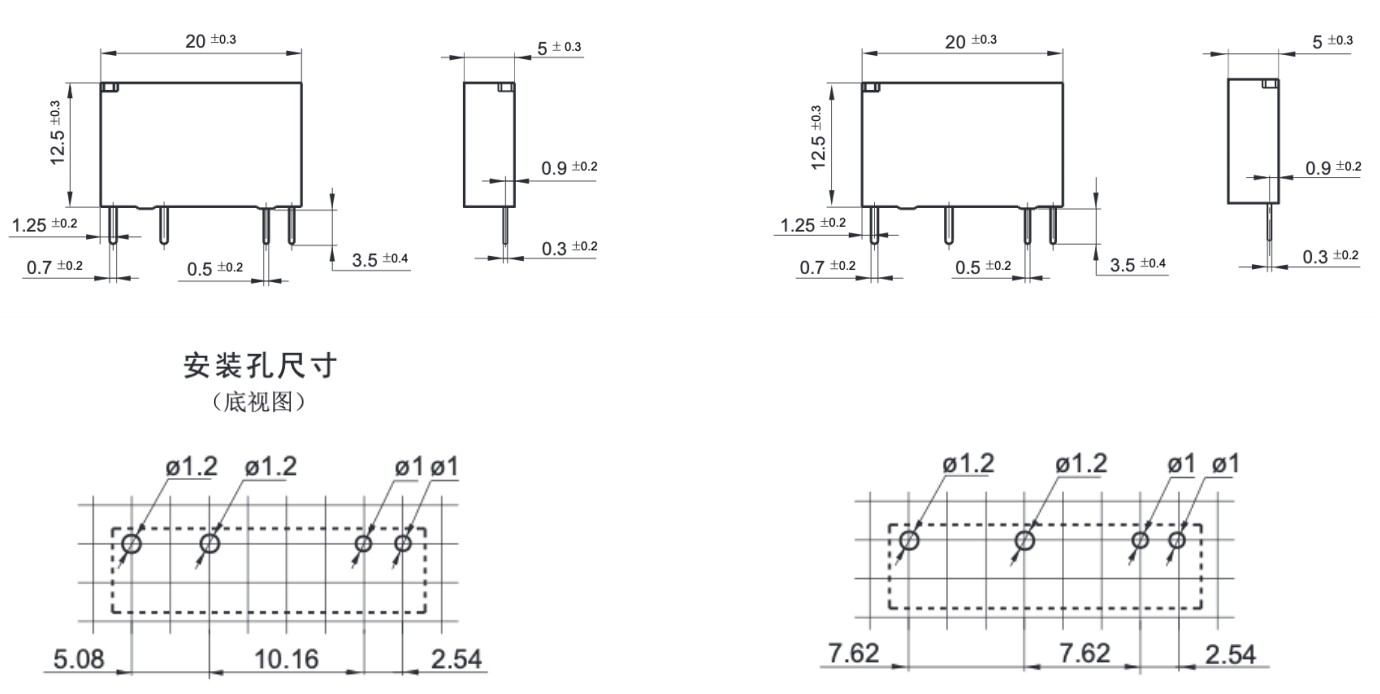

| Type de colis | Terminaison PCB | |
| Surtension (entre bobine et contacts) | 6kV (1,2/50us) | |
Appareils électroménagers
Utilisé dans les climatiseurs, les machines à laver, les chauffe-eau, les machines à café, les cuisinières à induction et les systèmes de maison intelligente nécessitant un contrôle de commutation fiable.
Automatisation industrielle
Convient aux systèmes PLC, modules de contrôle, équipements d'automatisation, unités de gestion de l'alimentation et contrôleurs industriels.
Équipement de communication
Fournit une commutation de signal et d'alimentation stable pour les appareils de communication et les systèmes de contrôle de réseau.
Electronique automobile
Appliqué dans les modules de contrôle automobile, les systèmes de charge et les équipements électroniques auxiliaires.
Chargement et stockage d’énergies renouvelables
Largement utilisé dans les piles de chargement, les systèmes de stockage d'énergie et les équipements de distribution d'énergie intelligents.
Systèmes de sécurité et de surveillance
Assure un fonctionnement stable des équipements de surveillance, des systèmes d’alarme et des dispositifs de contrôle de sécurité intelligents.
En tant que fabricant de relais expérimenté en Chine, KEYONG propose des solutions de relais OEM flexibles et personnalisées en fonction des différentes exigences des applications.
Les services de personnalisation comprennent :
●Personnalisation de la tension de bobine
●Ajustement de la structure du terminal
●Options de configuration des contacts
●Matériaux de boîtier spéciaux
● Faisceau de câbles et correspondance des prises
●Personnalisation de l'emballage
Notre équipe d'ingénierie accompagne les clients depuis l'évaluation du projet et la sélection des produits jusqu'à la production de masse et l'assistance technique après-vente.
Choisir le bon relais de puissance PCB extra fin est essentiel pour garantir un fonctionnement stable de l'équipement, améliorer la durée de vie du produit et optimiser l'utilisation de l'espace PCB. Pour les applications telles que les appareils électroménagers, l'automatisation industrielle, les équipements de communication, l'électronique automobile et les systèmes de contrôle intelligents, la sélection des relais affecte directement la fiabilité de la commutation, les performances de sécurité et l'efficacité globale du système.
La sélection du relais doit prendre en compte :
●Courant de charge nominal
●Tension de bobine
●Espace d'installation
●Fréquence de commutation
●Environnement opérationnel
●Durée de vie électrique requise
Les ingénieurs techniques de KEYONG peuvent vous aider à sélectionner les relais en fonction des exigences de votre application.
1.Quels sont les avantages ?
Le principal avantage réside dans la conception compacte et discrète, qui permet d'économiser de l'espace sur le circuit imprimé tout en conservant des performances de commutation stables. Il est idéal pour les produits électroniques modernes nécessitant une miniaturisation et une intégration élevée.
2. Le relais est-il adapté aux systèmes d'automatisation industrielle ?
Oui. Le relais de puissance PCB extra fin KEYONG est conçu pour un fonctionnement stable dans les applications d'automatisation industrielle, de contrôle intelligent et de gestion de l'alimentation.
3. KEYONG peut-il fournir des services de fabrication de relais OEM ?
Oui. Nous prenons en charge la production de relais OEM et personnalisés pour les distributeurs mondiaux, les fabricants d'équipements et les clients de l'automatisation industrielle.
4.Quelles sont les certifications de vos relais ?
Nos produits de relais sont certifiés par les normes UL, TUV, CQC, CE et RoHS et sont fabriqués selon le système de gestion de la qualité ISO9001.
KEYONG continue de se concentrer sur la fabrication de relais, l'innovation technologique et la qualité stable des produits. Grâce à une production automatisée avancée, un contrôle qualité strict et un service client réactif, nous fournissons des solutions de relais fiables pour les industries mondiales.
Si vous recherchez un fabricant, un fournisseur ou une usine fiable de relais de puissance PCB extra mince en Chine, KEYONG est prêt à soutenir votre entreprise avec des produits de qualité stable et un service professionnel.
