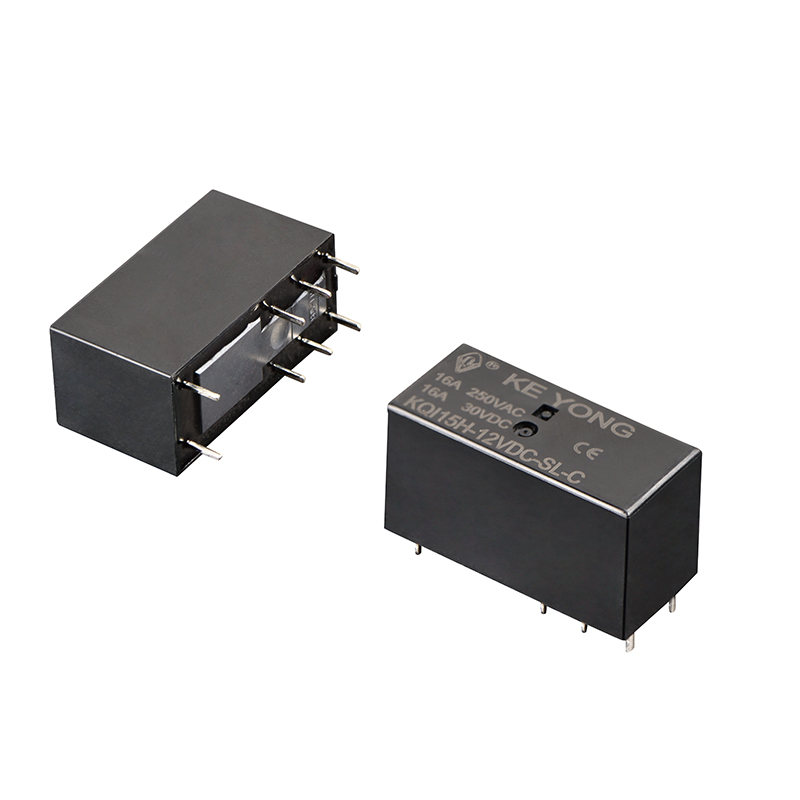

NINGBO KEYONG JINGSHENG APPLIANCE ÉLECTRIQUE CO., LTD. fournit le relais miniature haute puissance KQI15H (115FH) 16 A 20 A, doté d'une rigidité diélectrique de 5 kV, d'une taille compacte et d'une ligne de fuite de 10 mm pour des performances de commutation fiables à charge élevée. Conçu pour le montage de PCB haute densité, il est largement utilisé dans les climatiseurs, les distributeurs automatiques, les photocopieuses, les téléviseurs télécommandés et autres équipements électriques domestiques ou commerciaux nécessitant un contrôle de puissance stable et sûr.
Choisissez en fonction du courant de charge
Pour les appareils électroménagers standards et les systèmes de contrôle de charge moyenne, un relais 16 A suffit généralement. Pour les équipements avec un courant de démarrage plus élevé ou un fonctionnement continu sous forte charge, un relais de 20 A est recommandé pour une stabilité et une durabilité améliorées.
Confirmer les exigences de tension de la bobine
Différents systèmes nécessitent différentes tensions de bobine telles que 5 V, 12 V, 24 V ou 48 V CC. La sélection des spécifications de bobine correctes permet de garantir un fonctionnement fiable du relais et de protéger le circuit de commande.
Considérez l'environnement d'installation
Pour les applications impliquant des vibrations, des fluctuations de température ou des cycles de fonctionnement longs, la sélection d'un relais avec des matériaux de contact stables et de fortes performances d'isolation est importante pour une fiabilité à long terme.
Évaluer l'espace et la structure des PCB
La conception miniature permet de réduire l'espace occupé par le PCB tout en conservant une capacité de commutation de courant élevé, ce qui la rend adaptée aux produits électroniques compacts et aux modules de contrôle intelligents.
Capacité de commutation élevée
Conçu pour les applications de commutation de charge de 16 A et 20 A, le relais maintient des performances électriques stables dans des conditions de travail continues. Il convient aux équipements de haute puissance nécessitant un contrôle de courant fiable et un fonctionnement de contact durable.
Structure miniature compacte
La structure miniature du relais PCB permet d'optimiser l'espace d'installation à l'intérieur des appareils électroniques tout en conservant une excellente isolation et une excellente fiabilité de commutation. C'est un choix idéal pour les systèmes électriques compacts et les modules de commande intelligents.
Performances de contact stables
Les matériaux de contact de haute qualité améliorent la conductivité et la résistance à l'arc, réduisant ainsi l'usure des contacts lors d'opérations de commutation fréquentes et contribuant à prolonger la durée de vie du relais.
Faible consommation d'énergie de la bobine
La conception optimisée de la bobine réduit la consommation d'énergie et la génération de chaleur pendant le fonctionnement, prenant en charge les systèmes électroniques économes en énergie et améliorant la stabilité globale de l'équipement.
Excellente sécurité électrique
Le relais est fabriqué selon des normes de qualité strictes et testé avec un équipement d'inspection avancé pour garantir des performances d'isolation fiables et une sécurité de fonctionnement dans les applications exigeantes.

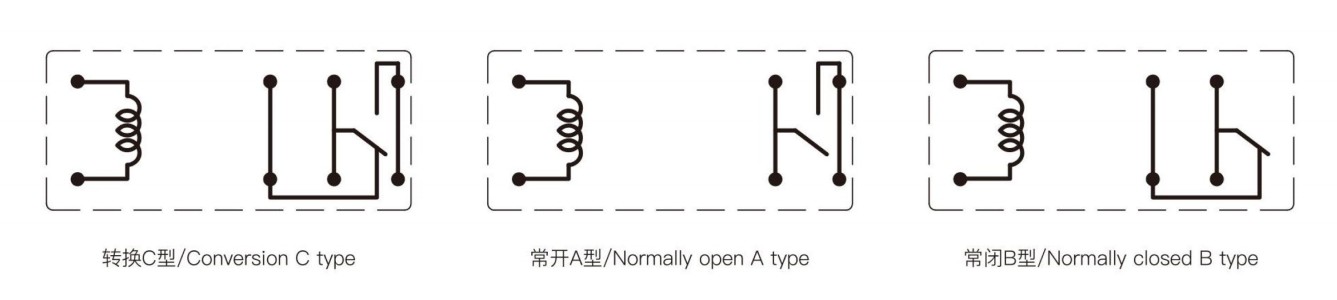

| Modalités de contact | ABC |
| Résistance de contact | ≤100 mΩ |
| Matériel de contact | Allié argent : AgSnO₂In₂O₃、AgSnO₂、AgNi |
| Évaluation des contacts (Res.load) | 16A 250VCA/16A 30VCC |
| Tension de commutation maximale | 440 VCA/125 VCC |
| Courant de commutation maximum | 16A |
| Puissance de commutation maximale | 4000 VA |
| Endurance électrique (Fréquence : 360 opérations/h) | 1×10⁵ops/1×10⁴ops |
| Endurance électrique (Fréquence : 18 000 opérations/h) | 1×10⁷opérations |
| Consommation électrique (W) | 0,4W(L) | |||||||
| Tension nominale (VCC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| Résistance de bobine (Ω ± 10 %) | 62 | 90 | 202 | 360 | 810 | 1440 | 3240 | 5760 |
| Tension de démarrage (Max) | 70 % (tension nominale) | |||||||
| Tension de chute (Min) | 10 % (tension nominale) | |||||||
| Tension de surmultiplication maximale autorisée (VDC) | 150 % (tension nominale) | |||||||
| Niveau d'isolation | B/F | |
| Résistance d'isolation | 1000MQ(500VCC) | |
| Rigidité diélectrique (courant de fuite 1 mA) | Entre bobine et contacts | 5000VAC 1min |
|
|
Entre contacts ouverts | 1000VAC 1min |
| Temps de fonctionnement (à tension nominale) | ≤15 ms | |
| Temps de déclenchement (sans diode) (à tension nominale) | ≤8 ms | |
| Humidité | 5% ~ 85% HR | |
| Température ambiante | -40 ℃ ~ + 85 ℃ | |
| Résistance aux chocs | Fonctionnel | 98 m/s² |
|
|
Destructeur | 980 m/s² |
| Résistance aux vibrations | 10 Hz ~ 150 Hz | |
| Poids | Environ 15g | |
| Construction | Scellé et résistant au flux | |
Le relais miniature haute puissance KEYONG 16A 20A est largement utilisé dans diverses industries et systèmes de contrôle électrique, notamment :
●Appareils électroménagers
●Systèmes de maison intelligente
●Équipements d'automatisation industrielle
●Appareils de communication
●Systèmes de recharge et de stockage d'énergie renouvelable
●Systèmes de sécurité et de surveillance
●Electronique automobile
●Systèmes de contrôle intelligents
●Équipement de gestion de l'alimentation
● Cartes de contrôle PCB
En tant qu'usine de relais expérimentée en Chine, KEYONG travaille en étroite collaboration avec des clients d'Amérique du Nord, d'Europe, d'Asie du Sud-Est, du Moyen-Orient et d'Amérique du Sud pour fournir des solutions de relais pour différents environnements industriels.
1.Quelle est la différence entre un relais 16A et un relais 20A ?
La principale différence réside dans la capacité de courant de commutation. Un relais de 20 A peut gérer un courant de charge plus élevé et convient mieux aux équipements comportant de lourdes charges électriques ou des exigences élevées en matière de courant de démarrage.
2.Ce relais de puissance miniature peut-il être utilisé pour le montage de PCB ?
Oui. Le relais est conçu pour les applications de montage sur PCB et convient aux systèmes de contrôle électrique compacts et aux équipements d'automatisation.
3. KEYONG prend-il en charge la personnalisation OEM ?
Oui. KEYONG fournit des solutions de relais OEM et personnalisées basées sur les spécifications du client, notamment la tension de la bobine, la configuration des bornes et les exigences de l'application.
4.Comment KEYONG assure-t-il la qualité du relais ?
KEYONG suit des procédures strictes de gestion de la qualité ISO9001 et utilise des équipements de production et de test automatisés avancés. Tous les produits sont soumis à une inspection complète et sont conformes aux normes de certification internationales telles que UL, TUV, CE, RoHS et CQC.
