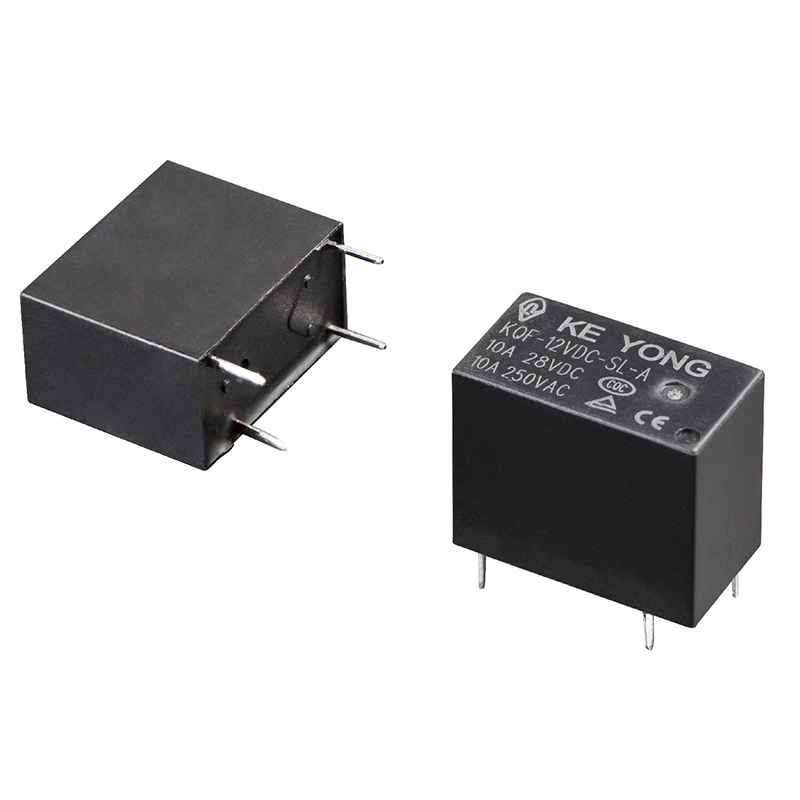

Le relais PCB miniature KQF (32F) 5A/250VAC de NINGBO KEYONG JINGSHENG ELECTRICAL APPLIANCE CO., LTD. est une solution de relais compacte et fiable conçue pour les systèmes de contrôle industriels, les équipements CVC, les appareils domestiques intelligents, les systèmes de sécurité, les alimentations électriques et les appareils électroménagers. Avec des performances de commutation stables et une conception d'isolation renforcée, il convient aux applications de circuits imprimés haute densité nécessitant une fiabilité et une sécurité électrique à long terme.
●Prend en charge la capacité de commutation 5A, 10A, 16A et 20A

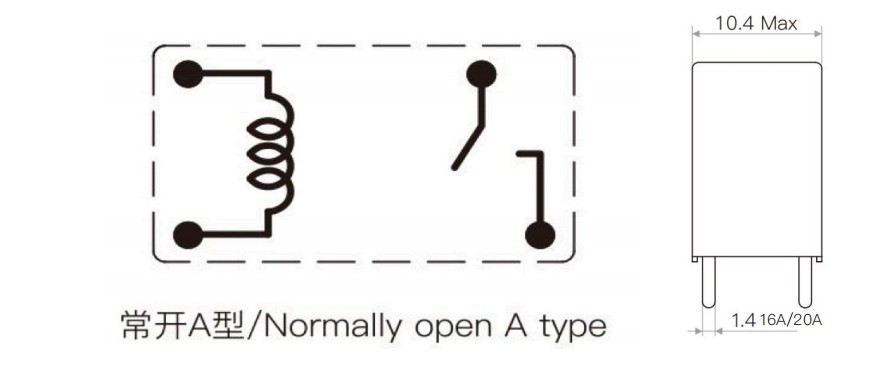

●Configuration des contacts SPST-NO (1 forme A)
● Rigidité diélectrique de 4 kV entre la bobine et les contacts pour une sécurité d'isolation améliorée
●Options de faible consommation d'énergie de la bobine : 200 mW et 450 mW

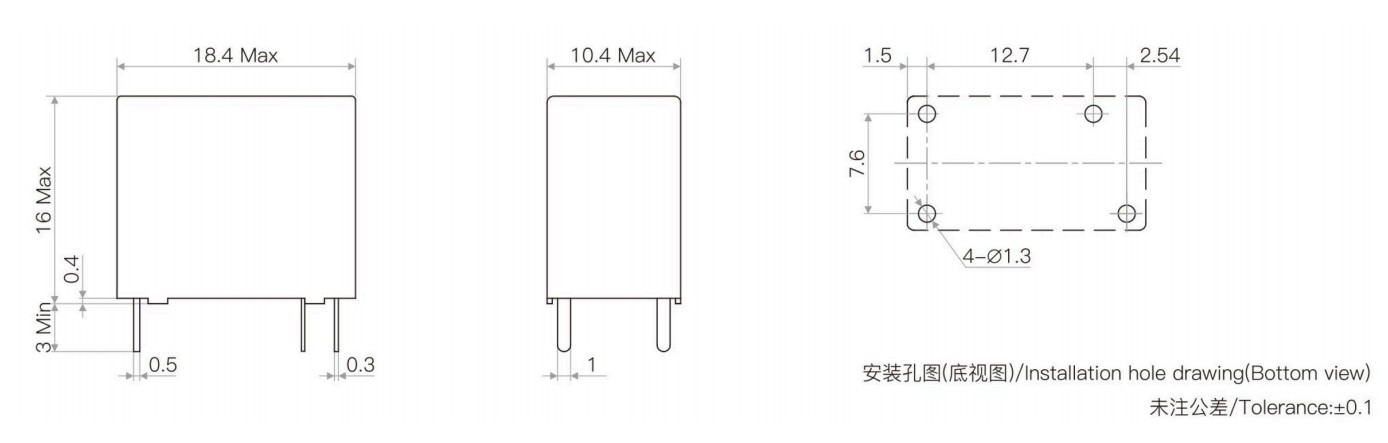

●Structure subminiature compacte pour une disposition de PCB peu encombrante
●Conception de terminal PCB standard pour une installation et un remplacement faciles
●Types scellés en plastique et résistants aux flux disponibles
● Conforme RoHS aux normes environnementales mondiales
● Aide à réduire la production de chaleur et la consommation d'énergie
●Convient aux cartes de commande électroniques compactes
● Performances de commutation stables dans des conditions de travail continues
●Intégration facile dans les systèmes d'automatisation et d'appareils
●Fonctionnement fiable pour une longue durée de vie
| Modalités de contact | A |
| Résistance de contact | ≤50mQ |
| Matériel de contact | Alliage d'argent : AgSnO₂In₂O₃、AgSnO₂、AgNi |
| Évaluation des contacts (Res.load) | 5A/10A 250VCA,10A 125VCA/30VCC,16A 250VCA |
| Tension de commutation maximale | 250 VCA/30 VCC |
| Courant de commutation maximum | 20A |
| Puissance de commutation maximale | 2 500 VA/300 W |
| Endurance électrique (Fréquence : 360 ops/h) | 1×10⁵ops/1×10⁴ops |
| Endurance mécanique (Fréquence : 18 000 ops/h) | 1×10⁷opérations |
| Consommation électrique (W) | 0,45 W(L) | 0,2W(H) | ||||||||||||
| Tension nominale (VCC) | 03 | 05 | 06 | 09 | 12 | 18 | 24 | 03 | 05 | 06 | 09 | 12 | 18 | 24 |
| Résistance de bobine (Ω ± 10 %) | 20 | 55.5 | 80 | 180 | 320 | 720 | 1280 | 45 | 125 | 180 | 405 | 720 | 1620 | 2880 |
| Tension de démarrage (Max) | 75 % (tension nominale) | |||||||||||||
| Tension de chute (Min | 5 % (tension nominale) | |||||||||||||
| Tension de surmultiplication maximale autorisée (VDC) | 130 % (tension nominale) | |||||||||||||
| Niveau d'isolation | B/F | |
| Résistance d'isolation | 1000 MΩ (500 V CC) | |
| Résistance diélectrique (courant de fuite 1 mA) | Entre bobine et contacts | 4000 VCA 1 min |
| Entre contacts ouverts | 1000VAC 1min | |
| Temps de fonctionnement (à tension nominale) | ≤8 ms | |
| Temps de déclenchement (sans diode) (à tension nominale) | ≤5 ms | |
| Humidité | 5% ~ 85% HR | |
| Température ambiante | -40 ℃ ~ + 85 ℃/+105 ℃ | |
| Résistance aux chocs | Fonctionnel | 294 m/s² |
| Destructeur | 980 m/s² | |
| Résistance aux vibrations (double amplitude) | 10 Hz ~ 55 Hz 1,5 mm | |
| Poids | Environ 4,6 g | |
| Construction | Scellé et résistant au flux | |
Le relais PCB miniature KQF (32F) 5A/250VAC est conçu pour un contrôle de commutation fiable dans les systèmes électroniques compacts et les applications PCB haute densité. Avec des performances électriques stables, une faible consommation d’énergie et une conception d’isolation renforcée, il est largement utilisé dans diverses industries et équipements de contrôle intelligents.
Il est largement utilisé dans les systèmes de maison intelligente, les contrôleurs CVC, les appareils électroménagers, les équipements d'automatisation industrielle, les systèmes de sécurité, les appareils de communication et les cartes de commande d'alimentation. Sa taille compacte et ses performances de commutation stables le rendent adapté aux applications PCB dans un espace limité.
1. Le relais prend-il en charge le montage de PCB haute densité ?
Oui. La structure subminiature compacte est conçue pour les configurations de circuits imprimés haute densité et permet d'économiser de l'espace d'installation à l'intérieur des équipements électroniques tout en conservant des performances électriques fiables.
2.Quel est l'avantage de la rigidité diélectrique 4kV ?
La rigidité diélectrique de 4 kV entre la bobine et les contacts améliore les performances d'isolation et la sécurité électrique. Il contribue à réduire le risque d'interférences électriques, de courts-circuits et de rupture d'isolation dans les environnements d'exploitation exigeants.
3. Ce relais est-il adapté à un fonctionnement continu à long terme ?
Oui. Le relais est conçu avec des matériaux de contact stables et une structure interne fiable pour maintenir des performances de commutation constantes pendant un fonctionnement à long terme et des conditions de commutation fréquentes.
4. Des versions scellées sont-elles disponibles ?
Oui. Des types scellés en plastique et résistants au flux sont disponibles pour prendre en charge différents processus d'assemblage et de fabrication de PCB.
5.Le relais est-il conforme aux normes internationales ?
Oui. Le produit est conforme à RoHS et fabriqué selon des procédures strictes de gestion de la qualité pour répondre aux exigences internationales en matière d'environnement et de sécurité.
6. Que doivent prendre en compte les clients avant de sélectionner un relais PCB ?
Les clients doivent confirmer :
●Courant de charge nominal
●Tension de bobine
●Espace d'installation de PCB
●Fréquence de commutation
●Environnement opérationnel
●Exigences d'isolation
Choisir la bonne spécification de relais contribue à améliorer la fiabilité et la durée de vie de l'équipement.
