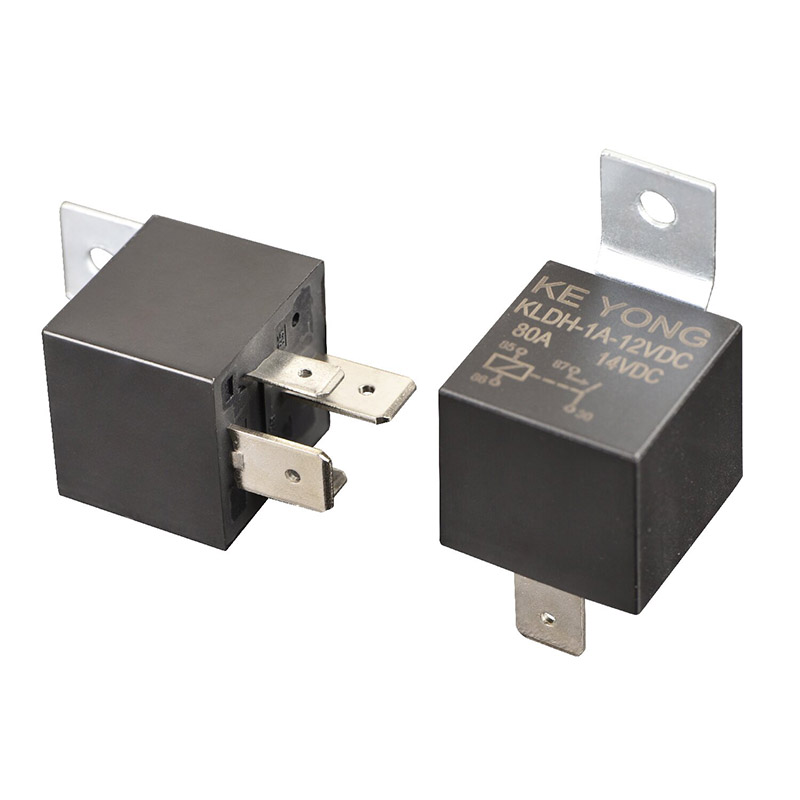

NINGBO KEYONG JINGSHENG APPLIANCE ÉLECTRIQUE CO., LTD. présente le relais automobile à courant élevé de terminal ISO standard KLDH (V7), une solution de commutation électromécanique robuste conçue pour les systèmes d'alimentation automobiles et industriels à charge élevée nécessitant une capacité de gestion de courant stable de 100 A.
En tant que fabricant et fournisseur professionnel de relais automobiles en Chine, KEYONG développe ce modèle pour garantir une fiabilité, une sécurité et des options de conception de circuits flexibles à long terme pour les acheteurs OEM et industriels.
Le relais automobile à courant élevé KLDH (V7) à borne ISO standard est conçu avec de solides avantages en termes de performances :
●Capacité de commutation de courant élevé jusqu'à 100 A pour les applications intensives

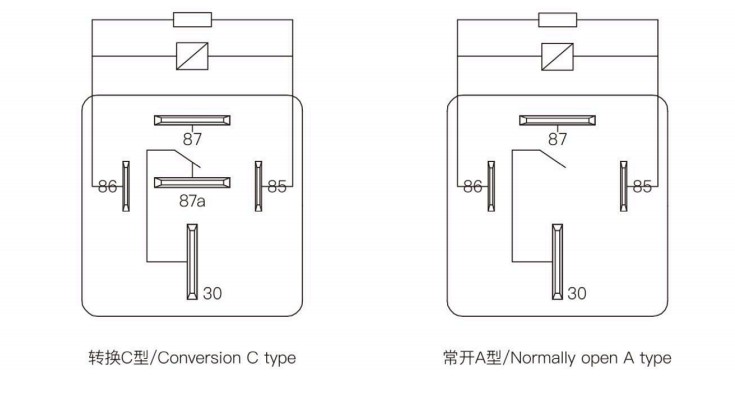

●Configurations de contacts flexibles : 1 forme A / 1 forme B / 1 forme C
●Large plage de températures de fonctionnement : -40°C à 125°C pour les environnements difficiles
●Aimants de soufflage intégrés pour une suppression efficace de l'arc et une protection des contacts
●Disponible dans des structures étanches à la poussière et scellées en plastique avec protection anti-flux
●Faible consommation d'énergie de la bobine permettant une conception de système économe en énergie
●Options de tension de bobine : 12 V CC et 24 V CC
●Version à sécurité renforcée avec écart de contact > 0,8 mm (modèle 24 V)
●Plusieurs méthodes d'installation : bornes enfichables, montage sur PCB et compatibilité de connexion rapide
●Conception de terminal ISO standard pour une compatibilité automobile universelle
●Capacité de commutation de courant élevé pour les charges électriques exigeantes
● Performances stables sous vibrations, chaleur et fonctionnement à long terme
●Faible consommation d'énergie de la bobine pour une efficacité énergétique
●Forte fiabilité des contacts avec une longue durée de vie électrique
●Disponible en plusieurs configurations pour différents systèmes de véhicules
●Conçu pour une installation et un remplacement faciles du plug-in
En tant que fournisseur professionnel de relais automobiles en Chine, KEYONG garantit que chaque relais est produit sous des systèmes de contrôle de qualité stricts pour garantir des performances stables dans les applications réelles.
Le relais automobile à courant élevé à borne ISO standard est conçu pour répondre aux exigences opérationnelles des circuits automobiles complexes. Il prend en charge des performances de commutation stables dans les systèmes nécessitant une capacité de charge élevée, tels que la commande moteur, les systèmes d'éclairage et les modules de distribution d'énergie.
Les principales forces en ingénierie comprennent :
●Commutation fiable à courant élevé pour les circuits automobiles
●Stabilité constante des contacts électriques dans des conditions de charge
●Résistance aux contraintes thermiques et aux vibrations mécaniques
●Structure de bobine optimisée pour une réponse d'activation efficace
Fabriqué dans l'usine de production avancée de KEYONG à Ningbo, chaque relais est testé via des systèmes d'inspection automatisés pour garantir la précision et la durabilité.
| Modalités de contact | 1/2A,1/2B 1/2C |
| Chute de tension (à 10A) | ≤200mV |
| Matériel de contact | Alliage d'argent : AgSnO₂ In₂O₃, AgSnO₂, AgNi |
| Évaluation des contacts | 30A/40A/60A 14VCC |
| Tension de commutation maximale | Voir « Courbe limite de charge » |
| Courant de commutation maximum | 60A (résistif 14VDC) |
| Charge de contact minimale | 1A 6VCC |
| Endurance électrique (Fréquence : 900 opérations/h) | 1×10⁵opérations |
| Endurance mécanique (Fréquence : 18 000 opérations/h) | 1×10⁷opérations |
| Consommation électrique (W) | 1,6 W | 1,8 W | 1,6 W | 1,8 W | 1,8 W | 2,0 W |
| Tension nominale (VCC) | 12 | 12 | 24 | 24 | 24 | 24 |
| Résistance de bobine (Q ± 10 %) | 90 | 90 | 360 | 360 | 320 | 320 |
| Résistance parallèle (Ω) |
|
680 |
|
2700 |
|
2700 |
| Tension de démarrage (Max) | 65 % (tension nominale) | |||||
| Tension de chute (Min) | 10 % (tension nominale) | |||||
| Tension de surmultiplication maximale autorisée (VDC) | 150 % (tension nominale) | |||||
| niveau d'isolation | Classe B/Classe F | |
| résistance d'isolation | 100 MΩ (500 V CC) | |
| Rigidité diélectrique (courant de fuite 1 mA) | Rigidité diélectrique (entre bobine et contacts) | 500VAC minutes |
| Rigidité diélectrique (entre contacts ouverts) | 500VAC minutes | |
| Temps de fonctionnement (à tension nominale) | ≤10 ms | |
| Temps de déclenchement (sans diode) (à tension nominale) | ≤10 ms | |
| Humidité | 5% ~ 85% HR | |
| Température ambiante | -40 ℃ ~ + 125 ℃ | |
| Résistance aux vibrations | 5 Hz ~ 22,3 Hz 10 mm Double amplitude | |
| 22,3 Hz ~ 500 Hz 98 m/s² | ||
| Résistance aux chocs | 294 m/s² | |
| Poids | Environ 36g | |
| Construction | Étanche à la poussière | |
Le relais automobile à courant élevé de terminal ISO standard est largement appliqué dans plusieurs industries et systèmes, notamment :
●Systèmes d'éclairage et de phares automobiles
●Systèmes de commande moteur et de pompe à carburant
●Ventilateurs de refroidissement électriques et systèmes CVC
●Systèmes de recharge et de stockage d'énergie renouvelable
●Équipement de contrôle d'automatisation industrielle
●Systèmes de sécurité et de surveillance
●Appareils électroménagers
Avec une forte adaptabilité, les relais KEYONG servent à la fois les constructeurs automobiles traditionnels et les nouvelles industries énergétiques émergentes.
1. À quoi sert un relais automobile à terminal ISO standard ?
Il est utilisé pour contrôler les circuits à courant élevé dans les véhicules et les systèmes électriques, y compris les applications d'éclairage, de commande moteur et de distribution d'énergie.
2. Pourquoi choisir la conception de relais terminal ISO ?
La conception des bornes ISO garantit une compatibilité universelle, une installation facile et une connexion stable avec les prises automobiles standard.
3. Ce relais peut-il être utilisé dans de nouveaux systèmes énergétiques ?
Oui, il est largement utilisé dans les systèmes de recharge et de stockage d’énergies renouvelables en raison de sa stabilité et de sa fiabilité élevées.
4. Quelles industries utilisent les relais automobiles KEYONG ?
Ils sont utilisés dans l’électronique automobile, l’automatisation industrielle, les appareils électroménagers, les équipements de communication et les systèmes de sécurité.
