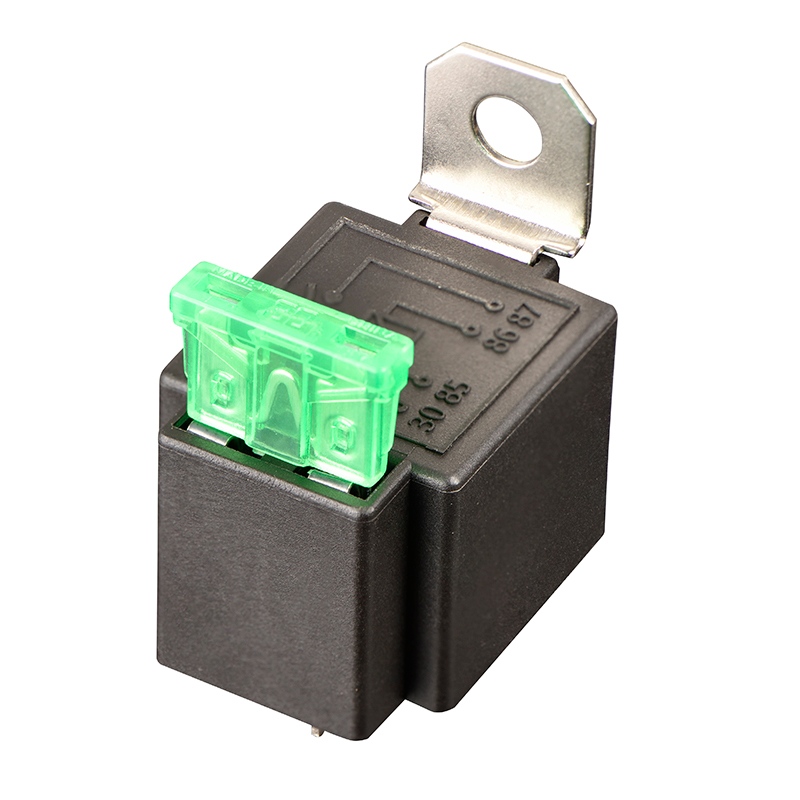

NINGBO KEYONG JINGSHENG APPLIANCE ÉLECTRIQUE CO., LTD. présente le relais automobile KLD (V4) Fuse Design, un relais compact à courant élevé conçu pour les applications de commutation 30A-60A dans les systèmes automobiles et industriels.
Il est largement utilisé dans l'éclairage des voitures, les circuits électriques, les accessoires de lampes et les systèmes de contrôle robustes, garantissant des performances stables et fiables dans des conditions exigeantes.
Le KLD (V4) prend en charge les options de connexion rapide et de montage sur PCB, avec une conception anti-poussière en option pour une durabilité améliorée dans les environnements difficiles. Fabriqué selon des processus certifiés ISO 9001, il garantit une qualité constante, une longue durée de vie et un fonctionnement sûr.
Avec sa structure compacte et ses options d'installation polyvalentes, le relais automobile Fuse Design offre une solution rentable et fiable pour les applications de contrôle à courant élevé.
Le relais automobile KEYONG Fuse Design fonctionne via un système à double fonction :
La bobine de relais contrôle la commutation de circuits à courant élevé à l'aide d'un signal de faible puissance.
Le fusible intégré surveille la charge actuelle et déconnecte automatiquement le circuit en cas de surcharge ou de court-circuit.
Cette conception intégrée garantit à la fois un contrôle électrique précis et une protection des circuits en temps réel, améliorant ainsi la sécurité et la fiabilité des applications automobiles.
1. Conception de protection par fusible intégrée
La structure de fusible intégrée protège le circuit contre les dommages causés par les surintensités et les courts-circuits
Réduit le besoin de porte-fusibles externes
Améliore la sécurité du système et simplifie l'installation
2. Haute fiabilité électrique
Performances de commutation stables sous vibrations et changements de température
Faible résistance de contact pour une transmission efficace du courant
Longue durée de vie électrique et mécanique
3. Structure compacte de qualité automobile
Conception peu encombrante pour les systèmes de câblage de véhicules modernes
Convient aux environnements d'installation restreints
Compatible avec les prises automobiles standards
4. Forte adaptabilité environnementale
Résistant à la chaleur, à l'humidité, à la poussière et aux vibrations
Conçu pour les conditions d'exploitation automobiles difficiles
Performances stables en utilisation continue à long terme
5. Assistance OEM et personnalisée
Tension de bobine personnalisée, disposition des broches et calibre du fusible disponibles
Convient aux projets OEM automobiles et aux marchés de remplacement du marché secondaire
Capacité de fabrication flexible de la chaîne d’approvisionnement des usines chinoises

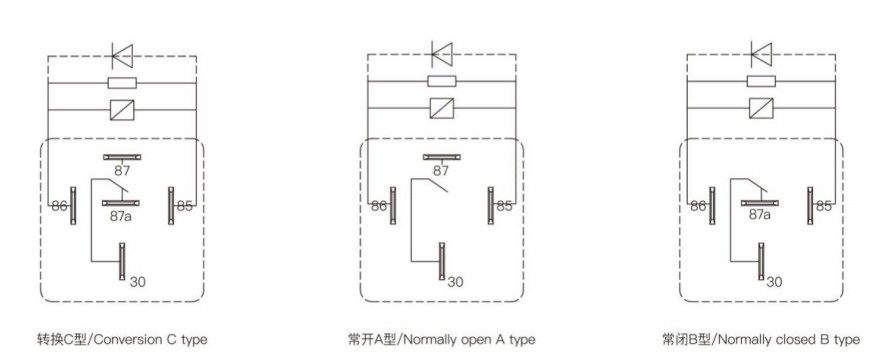

| Modalités de contact | 1/2A,1/2B 1/2C |
| Chute de tension (à 10A) | ≤200mV |
| Matériel de contact | Alliage d'argent : AgSnO₂ In₂O₃, AgSnO₂, AgNi |
| Évaluation des contacts | 30A/40A/60A 14VCC |
| Tension de commutation maximale | Voir « Courbe limite de charge » |
| Courant de commutation maximum | 60A (résistif 14VDC) |
| Charge de contact minimale | 1A 6VCC |
| Endurance électrique (Fréquence : 900 opérations/h) | 1×10⁵opérations |
| Endurance mécanique (Fréquence : 18 000 opérations/h) | 1×10⁷opérations |
| Consommation électrique (W) | 1,6 W | 1,8 W | 1,6 W | 1,8 W | 1,8 W | 2,0 W |
| Tension nominale (VCC) | 12 | 12 | 24 | 24 | 24 | 24 |
| Résistance de bobine (Ω ± 10 %) | 90 | 90 | 360 | 360 | 320 | 320 |
| Résistance parallèle (Ω) |
|
680 |
|
2700 |
|
2700 |
| Tension de démarrage (Max) | 65 % (tension nominale) | |||||
| Tension de chute (Min) | 10 % (tension nominale) | |||||
| Tension de surmultiplication maximale autorisée (VDC) | 150 % (tension nominale) | |||||
| Niveau d'isolation | Classe B/Classe F | |
| Résistance d'isolation | 100 MQ (500 V CC) | |
| Rigidité diélectrique (courant de fuite 1 mA) | Rigidité diélectrique (entre bobine et contacts) | 500VAC minutes |
| Rigidité diélectrique (entre contacts ouverts) | 500VAC minutes | |
| Temps de fonctionnement (à tension nominale) | ≤10 ms | |
| Temps de déclenchement (sans diode) (à tension nominale) | ≤10 ms | |
| Humidité | 5% ~ 85% HR | |
| Température ambiante | -40 ℃ ~ + 125 ℃ | |
| Résistance aux vibrations | 5 Hz ~ 22,3 Hz 10 mm Double amplitude | |
| 22,3 Hz ~ 500 Hz 98 m/s² | ||
| Résistance aux chocs | 294 m/s² | |
| Poids | Environ 36g | |
| Construction | Étanche à la poussière | |
●Systèmes électriques automobiles
●Modules de commande moteur (ECM)
●Systèmes d'éclairage (phares, antibrouillards, systèmes LED)
●Systèmes de climatisation
●Commande électrique des véhicules lourds
●Systèmes électriques moto
●Kits de modification automobile de rechange
1. Quel est l'avantage d'un relais automobile à fusible ?
Il combine le contrôle de commutation et la protection par fusible dans une seule unité, réduisant ainsi la complexité du câblage externe et améliorant la sécurité des circuits.
2. Ce relais peut-il gérer des charges de courant élevées ?
Oui, le KLD (V4) prend en charge une commutation stable de 30 A à 60 A, adaptée à l'éclairage automobile et aux systèmes à charge lourde.
3. Est-il adapté aux environnements difficiles ?
Oui, la conception anti-poussière en option et la structure de qualité industrielle garantissent des performances fiables face aux vibrations, à la poussière et aux variations de température.
4. KEYONG peut-il fournir des solutions personnalisées ?
Oui, KEYONG prend en charge la personnalisation OEM, notamment le courant nominal, la conception du boîtier, le type de borne et les spécifications des fusibles.
5. Quelles industries utilisent couramment ce relais ?
Il est largement utilisé dans l’électronique automobile, l’automatisation industrielle et les systèmes de contrôle de puissance.
En tant qu'usine professionnelle de fabricant de relais automobiles en Chine, KEYONG fournit :
●Capacité de production de masse stable avec plus de 80 millions de production annuelle
●Contrôle qualité strict selon des systèmes certifiés ISO
● Équipements de production et de test automatisés avancés
●Forte capacité de personnalisation OEM/ODM
●Prix direct d'usine compétitifs
●Livraison rapide et expérience d'exportation mondiale
Nous ne sommes pas seulement un fournisseur de relais, mais également un partenaire technique à long terme pour les clients industriels et automobiles mondiaux.
