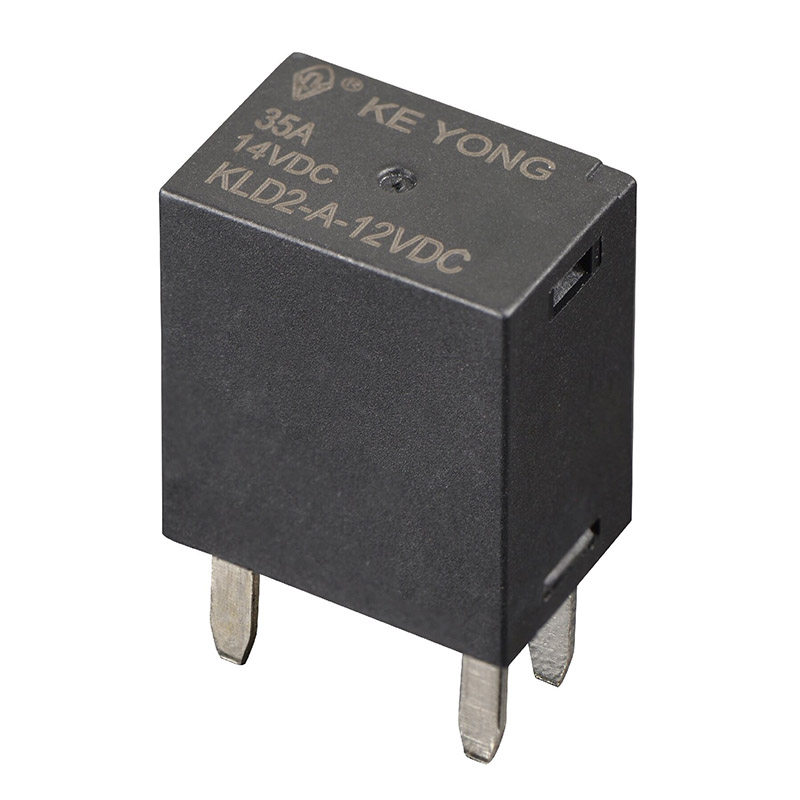

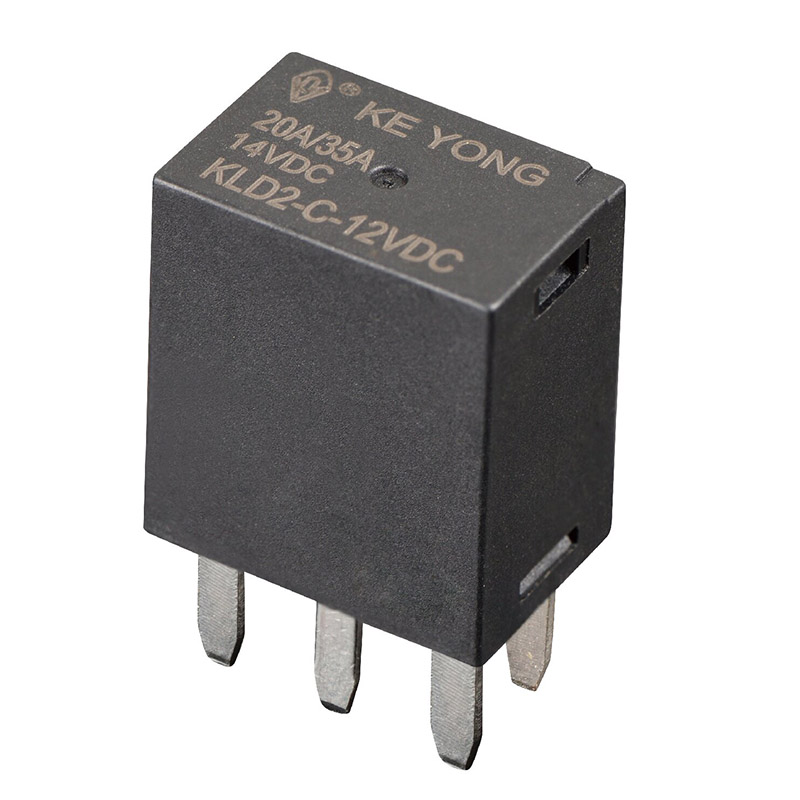

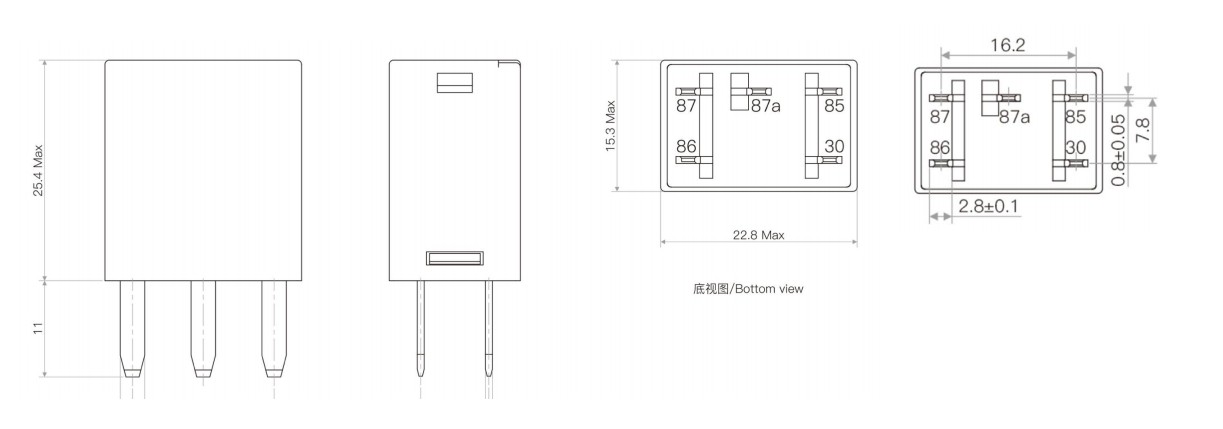

Le relais Micro 280 automobile KLD2 (V9) de KEYONG (Ningbo Keyong Jingsheng Electrical Appliance Co., Ltd.) est un relais de commutation automobile 20 A conçu pour un contrôle fiable des circuits électriques des véhicules. Il est utilisé pour commuter et protéger les systèmes électriques tels que les pompes à carburant, l'éclairage, les klaxons et les dispositifs auxiliaires des voitures et des équipements industriels. Doté d'une résistance à haute température jusqu'à 125°C, il garantit des performances stables dans les environnements du compartiment moteur. Le relais adopte des bornes à connexion rapide de 2,8 mm pour un câblage rapide et sécurisé, améliorant ainsi l'efficacité de l'installation dans la production OEM et le remplacement après-vente. Avec les options de contact 1 forme A et 1 forme C, il offre une compatibilité de circuit flexible, une faible résistance de contact et une longue durée de vie électrique pour un fonctionnement cohérent et sûr.

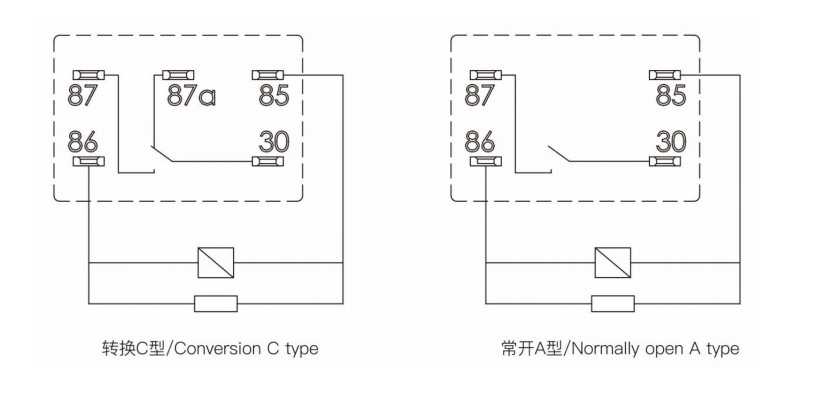

| Modalités de contact | Climatisation |
| Chute de tension (à 10A) | ≤200mV |
| Matériel de contact | Alliage d'argent : AgSnO₂In₂O₃、AgSnO₂、AgNi |
| Évaluation des contacts | 10A/20A/35A 14VCC |
| Tension de commutation maximale | Voir « Courbe limite de charge » |
| Courant de commutation maximum | 35A (résistif 14VDC) |
| Charge de contact minimale | 1A 6VCC |
| Endurance électrique (Fréquence : 900 opérations/h) | 1×10⁵ps |
| Endurance mécanique (Fréquence : 18 000 opérations/h) | 1×10'ops |
| Consommation électrique (W) | 1,5W | 1,7 W | 1,5W | 1,7 W |
| Tension nominale (VCC) | 12 | 12 | 24 | 24 |
| Résistance de bobine (Ω ± 10 %) | 96 | 96 | 384 | 384 |
| Résistance parallèle (Q) |
|
680 |
|
2700 |
| Tension de démarrage (Max) | 65 % (tension nominale) | |||
| Tension de chute (Min) | 10 % (tension nominale) | |||
| Tension de surmultiplication maximale autorisée (VDC) | 150 % (tension nominale) | |||
| Niveau d'isolation | Classe B/Classe F | |
| Résistance d'isolation | 100 MΩ (500 V CC) | |
| Rigidité diélectrique (courant de fuite 1 mA) | Rigidité diélectrique (Entre bobine et contacts) | 500VAC minutes |
|
|
Rigidité diélectrique (entre contacts ouverts) | 500VAC minutes |
| Temps de fonctionnement (à tension nominale) | ≤10 ms | |
| Temps de déclenchement (sans diode) (à tension nominale) | ≤10 ms | |
| Humidité | 5% ~ 85% HR | |
| Température ambiante | -40 ℃ ~ + 125 ℃ | |
| Résistance aux chocs | 1000 m/s² | |
| Résistance aux vibrations | 10 Hz ~ 1 000 Hz 19,8 m/s² | |
| Poids | Environ 22g | |
| Construction | Type anti-poussière | |
✔ Performances de haute stabilité
Commutation fiable sous vibration automobile continue
Taux de défaillance des contacts réduit pour un fonctionnement à long terme
✔ Conception compacte du Micro 280
Structure peu encombrante pour les environnements d'installation restreints
Compatible avec les prises de relais automobiles standard
✔ Résistance à la chaleur et à l'environnement
Fonctionnement stable dans des environnements de moteur à haute température
Résistant à l'humidité, à la poussière et aux interférences électriques
✔ Longue durée de vie
Cycles à haute endurance mécanique et électrique
Conçu pour les opérations de commutation répétées dans les systèmes automobiles
✔ Structure compatible OEM
Convient aux applications de remplacement et de substitution directe
Prend en charge l'intégration dans diverses plates-formes automobiles
Le relais KEYONG Automotive Micro 280 est largement utilisé dans :
●Systèmes de contrôle d'éclairage automobile
●Unités de commande du moteur (ECU)
●Systèmes de contrôle de pompe à carburant
●Systèmes de climatisation (CVC)
●Systèmes d'essuie-glace
●Systèmes de verrouillage des vitres et des portes électriques
●Systèmes de sécurité et d'alarme automobiles
●Systèmes de contrôle du ventilateur de refroidissement
Q1 : Ce relais peut-il remplacer les relais automobiles standard 280 ?
Oui, il est conçu pour être compatible avec les prises et systèmes de relais Micro 280 standard.
Q2 : Quelles options de tension sont disponibles ?
Les options courantes incluent les versions de bobine 12 V CC et 24 V CC.
Q3 : Puis-je demander des échantillons avant la commande en gros ?
Oui, les commandes d'échantillons sont prises en charge pour les tests et la validation.
Q4 : Prenez-vous en charge la personnalisation OEM ?
Oui, la tension de la bobine, l'étiquetage, l'emballage et les spécifications peuvent être personnalisés.
