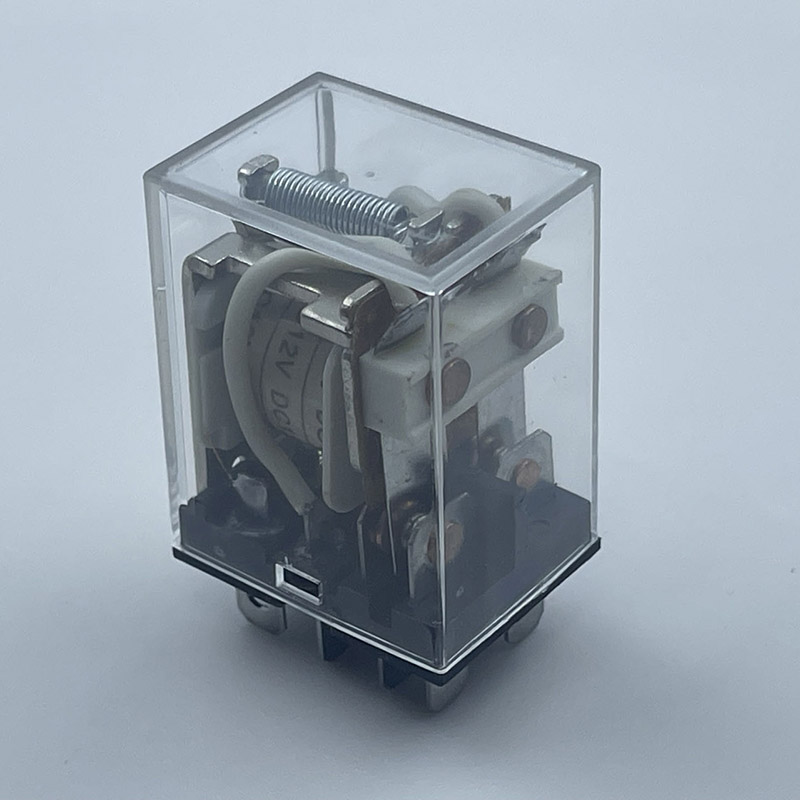

NINGBO KEYONG JINGSHENG APPLIANCE ÉLECTRIQUE CO., LTD. Le relais de puissance miniature multifonction KY13F (18F) est un relais compact et de haute fiabilité conçu pour les applications de commutation efficaces. Il prend en charge une capacité de charge allant jusqu'à 20 A (1 pôle) et 12 A (2 pôles) avec une faible consommation d'énergie de la bobine et des performances stables. Ce relais de puissance miniature est largement utilisé dans les appareils électroménagers, les systèmes d'automatisation, les télécommunications et les équipements industriels. Avec des options de montage sur PCB et sur support, un indicateur LED en option, une diode et une fonction push-to-test, il offre une installation flexible et une maintenance facile. Conforme RoHS et adapté à l'approvisionnement OEM et en vrac, il garantit une durabilité à long terme et un fonctionnement constant dans des environnements exigeants.
| Fonctionnalité | Relais de puissance miniature | Relais standard |
|---|---|---|
| Taille | Compact, compatible avec les PCB | Taille plus grande |
| Consommation d'énergie | Faible puissance de la bobine | Consommation d’énergie plus élevée |
| Vitesse de commutation | Réponse plus rapide | Action mécanique plus lente |
| Intégration de circuits imprimés | Soudure automatisée facile | Adéquation limitée aux PCB |
| Fiabilité | Haute stabilité, longue durée de vie | Durabilité modérée |
| Domaine d'application | Electronique, automatisation, appareils intelligents | Contrôle industriel de base |
Commutation haute fiabilité
Une résistance de contact stable garantit une fiabilité de commutation à long terme, même dans des conditions de charge continue.
Faible consommation d'énergie de la bobine
La structure électromagnétique optimisée réduit la consommation d'énergie et améliore l'efficacité globale du système.
Excellentes performances d'isolation
La rigidité diélectrique de 5 kV offre une sécurité électrique améliorée pour les applications industrielles et domestiques.
Conception de PCB compacte
La taille miniature permet d'économiser de l'espace d'installation tout en conservant une forte capacité de commutation.

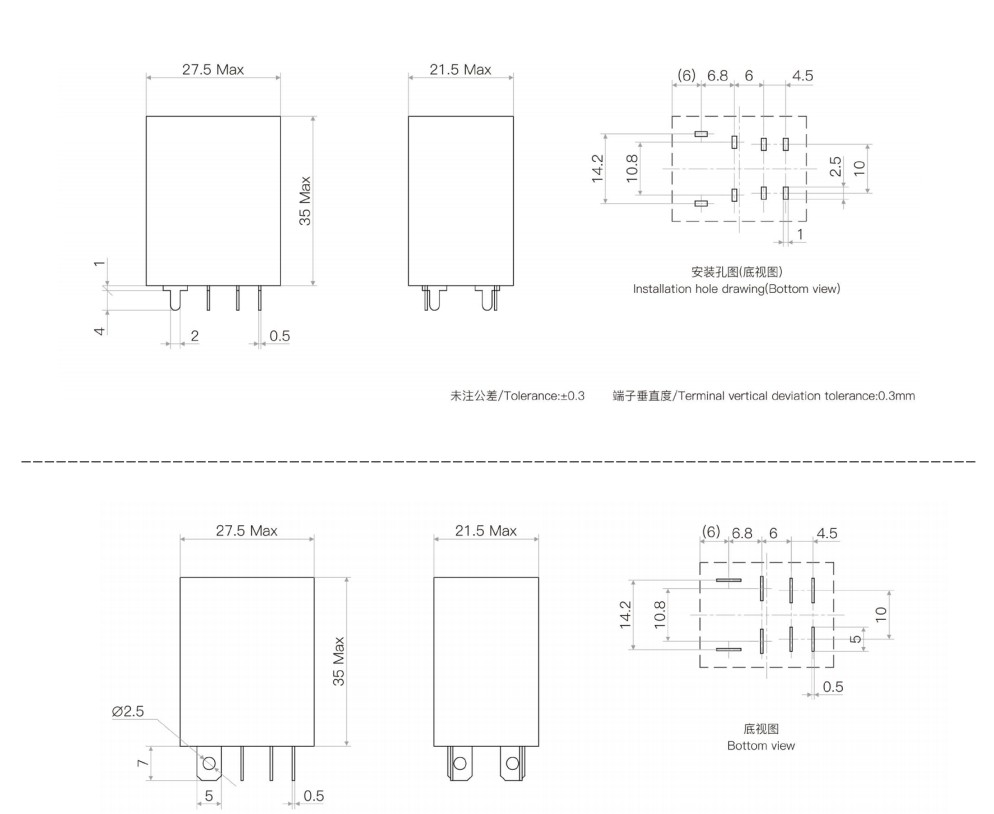

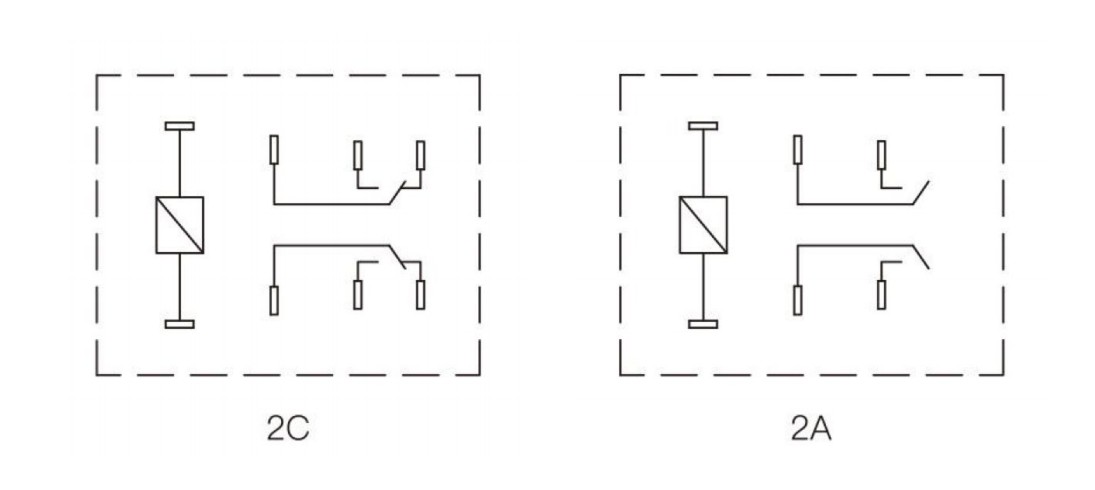

| Modalités de contact | 2A,2C |
| Résistance de contact | ≤100 mΩ (1 A 6 V CC) |
| Matériel de contact | Alliage d'argent : AgSnO₂ In₂O₂, AgSnO₂, AgNi |
| Évaluation des contacts (Res.load) | 10A 250VCA |
| Tension de commutation maximale | 250 VCA/300 VCC |
| Courant de commutation maximum | 10A |
| Puissance de commutation maximale | 2 500 VA/300 W |
| Endurance électrique (Fréquence : 360 opérations/h) | 1×10⁵ops/1×10⁴ops |
| Endurance mécanique (Fréquence : 18 000 opérations/h) | 1×10⁷opérations |
| Consommation électrique (W) | 0,9 W/1,1 W | ||
| Tension nominale (VCC) | 12 | 24 | 48 |
| Courant nominal (mA) | 75 | 36.9 | 18.5 |
| Résistance (Q ± 10%) | 160 | 650 | 2600 |
| Tension de démarrage (Max) | 75 % (tension nominale) | ||
| Tension de chute (Min) | 10 % (tension nominale) | ||
| Tension de surmultiplication maximale autorisée (VDC) | 130 % (tension nominale) | ||
| Niveau d'isolation | Classe B/Classe F | |
| Résistance d'isolation | ≥100 MΩ | |
| Rigidité diélectrique (courant de fuite 1 mA) | Entre coi et contacts | 1500VAC minutes |
|
|
Entre contacts ouverts | 1000VAC minutes |
| Temps de fonctionnement (à tension nominale) | ≤25 ms | |
| Temps de déclenchement (sans diode) (à tension nominale) | ≤25 ms | |
| Humidité | 5% ~ 85% HR | |
| Température ambiante | -40 ℃ ~ + 85 ℃/+105 ℃ | |
| Résistance aux chocs | Fonctionnel | 98 m/s² |
|
|
Destructeur | 980 m/s² |
| Résistance aux vibrations | 10 Hz ~ 55 Hz 1,0 mm Double amplitude | |
| Poids | Environ 35g | |
| Construction | Type anti-poussière | |
contrôle automatique, équipements de télécommunication, appareils électroménagers et installations électriques de machines.
Q1 : À quoi sert un relais de puissance miniature multifonction ?
Il est utilisé pour contrôler des circuits à courant élevé avec un signal de faible puissance. Il est largement utilisé dans les appareils électroménagers, l’automatisation industrielle et les systèmes de contrôle intelligents.
Q2 : Comment choisir le courant nominal de relais correct ?
Vous devez sélectionner un relais avec un courant nominal au moins 1,5 fois supérieur à votre charge réelle pour garantir un fonctionnement sûr et fiable.
Q3 : Quelle est la différence entre 1 formulaire A, 1 formulaire B et 1 formulaire C ?
Forme A : normalement ouvert (NON)
Forme B : normalement fermé (NC)
Formulaire C : Changement (SPDT)
La forme C est le type le plus flexible pour les applications industrielles.
Q4 : Les relais de puissance miniatures peuvent-ils être utilisés dans des applications industrielles ?
Oui. Les relais de puissance miniatures de haute qualité sont largement utilisés dans l'automatisation industrielle, les systèmes PLC et les panneaux de commande.
Q5 : Qu'est-ce qui affecte la durée de vie d'un relais ?
Les facteurs clés comprennent :
Charger le niveau actuel
Fréquence de commutation
Température ambiante
Qualité des matériaux
Q6 : Ces relais sont-ils adaptés au montage sur PCB ?
Oui. Les relais de puissance miniatures sont spécialement conçus pour l'intégration de PCB et les processus de soudage automatisés.
Q7 : Puis-je personnaliser la tension ou les spécifications de la bobine ?
Oui, de nombreux fabricants prennent en charge la personnalisation OEM/ODM telle que la tension de la bobine, la valeur nominale des contacts et la conception du boîtier.
| Facteur de sélection | Que vérifier | Pratique recommandée |
|---|---|---|
| Courant de charge nominal | Courant de travail réel | Choisissez une marge de sécurité ≥1,5× |
| Tension de bobine | Tension du circuit de commande | Correspondre exactement au système (3V/5V/12V/24V) |
| Formulaire de contact | Fonction de contrôle | Forme C pour une commutation flexible |
| Type de commutation | Charge CA ou CC | Correspond précisément à la classification AC/DC. |
| Durée de vie électrique | Cycles de fonctionnement | ≥100 000 cycles minimum |
| Environnement | Température, humidité, vibrations | Assurer une classification de qualité industrielle |
Sélection de la tension de la bobine
| Tension de bobine | Application typique |
|---|---|
| 3 V CC | Appareils microélectroniques, circuits basse consommation |
| 5 V CC | Systèmes USB, cartes de contrôle |
| 12 V CC | Équipements industriels, électronique automobile |
| 24 V CC | Systèmes PLC, panneaux de contrôle d'automatisation |
| Type de contact | Description | Utilisation typique |
|---|---|---|
| 1 Forme A (NON) | Normalement ouvert | Commande marche/arrêt standard |
| 1 Formulaire B (NC) | Normalement fermé | Circuits de sécurité, systèmes de sécurité |
| 1 Formulaire C (SPDT) | Contact inverseur | Commutation entre deux charges |
| Courant nominal | Applications appropriées |
|---|---|
| 5A – 8A | Appareils de signalisation, petits appareils électroniques |
| 10A – 16A | Appareils électroménagers, modules de contrôle |
| 20A+ | Systèmes de forte puissance, équipements industriels |
