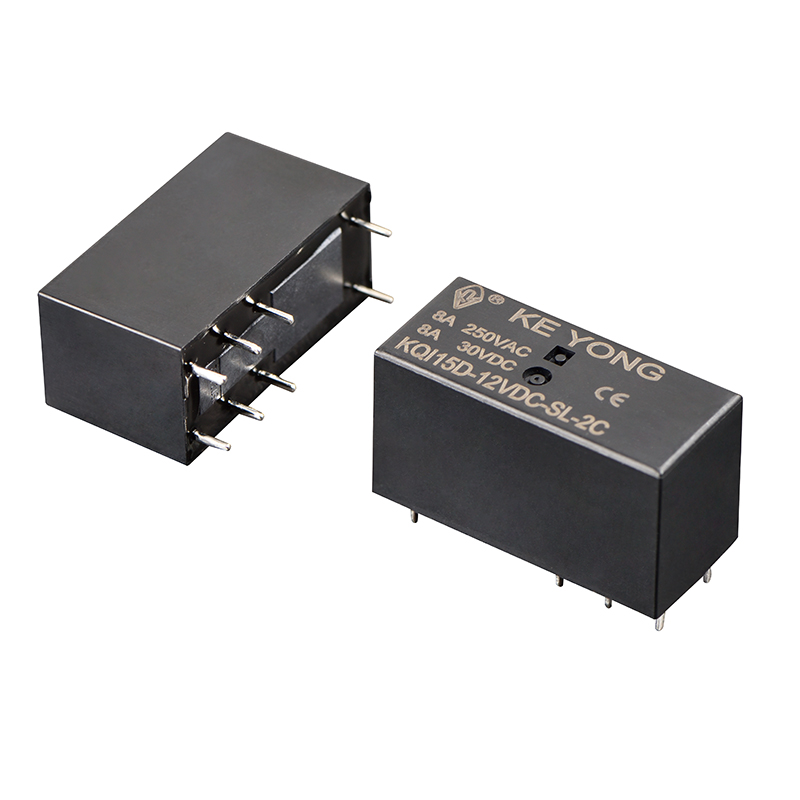

NINGBO KEYONG JINGSHENG APPLIANCE ÉLECTRIQUE CO., LTD. Le relais miniature haute puissance PCB KQI15D (115F-2P) 8A/250VAC est un relais compact et fiable conçu pour les appareils électroménagers, les systèmes d'automatisation, les équipements de télécommunication et les dispositifs de contrôle électrique. Avec une capacité de commutation stable de 8 A et des performances de sécurité électrique élevées, il convient aux applications PCB haute densité et au fonctionnement à long terme.
Capacité de commutation 8A pour un contrôle de charge stable

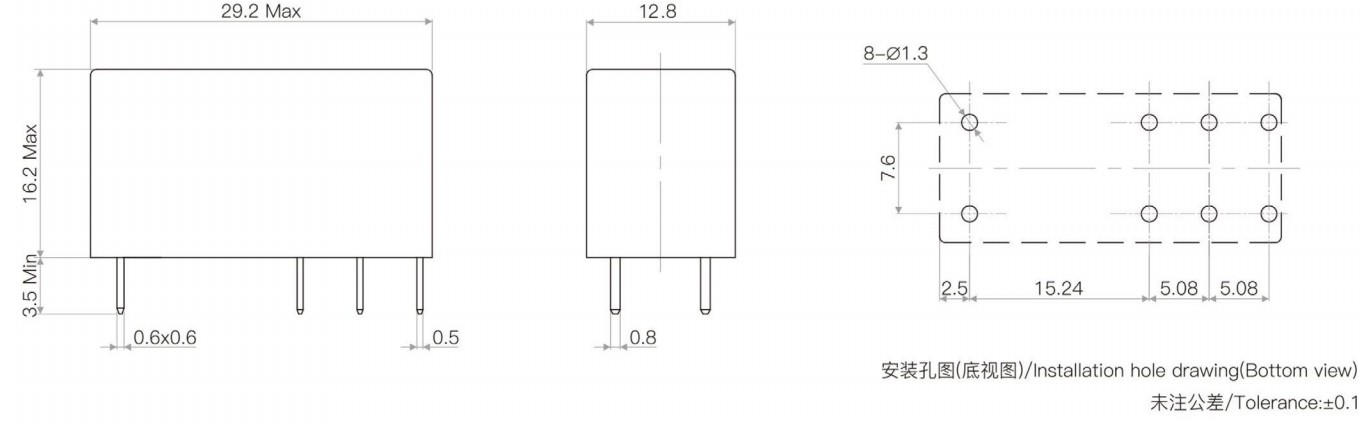

Conception compacte et discrète avec seulement 16,2 mm de hauteur
Rigidité diélectrique de 5 kV entre la bobine et les contacts
Ligne de fuite de 10 mm pour une sécurité électrique améliorée
Conformité IEC60335-1 en option
Faible consommation électrique de la bobine pour une meilleure efficacité énergétique
Structure légère adaptée aux appareils compacts
Montage sur carte PC pour assemblage automatisé
Disponible en types scellés en plastique, résistants aux flux et antidéflagrants en option

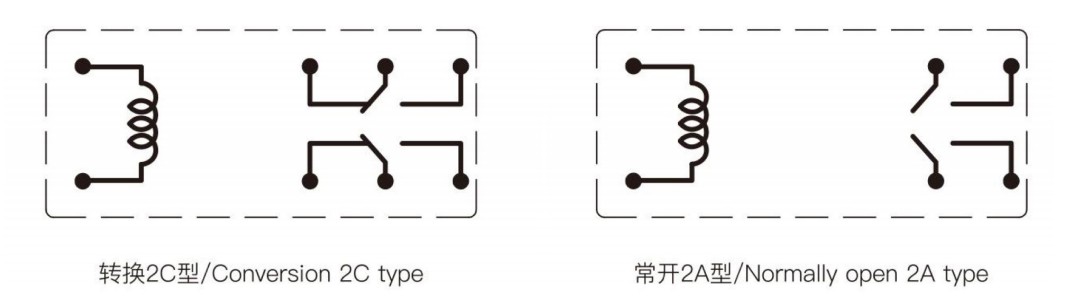

| Modalités de contact | 2A,2C |
| Résistance de contact | ≤50mΩ |
| Matériel de contact | Alliage d'argent : AgSnO₂In₂O₃、AgSnO₂、AgNi |
| Évaluation des contacts (Res.load) | 8A 250 VCA/30 VCC |
| Tension de commutation maximale | 440 VCA/125 VCC |
| Courant de commutation maximum | 8A |
| Puissance de commutation maximale | 2000 VA |
| Endurance électrique (Fréquence : 360 opérations/h) | 1×10⁵ps/1×10⁴ops |
| Endurance mécanique (Fréquence : 18 000 opérations/h) | 1×10⁷opérations |
| Consommation électrique (W) | 0,4W(L) | |||||||
| Tension nominale (VCC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| Résistance de bobine (Q ± 10 %) | 62 | 90 | 202 | 360 | 810 | 1440 | 3240 | 5760 |
| Tension de démarrage (Max) | ≤80 % (tension nominale) | |||||||
| Tension de chute (Min) | ≥5 % (tension nominale) | |||||||
| Tension de surmultiplication maximale autorisée (VDC) | 150 % (tension nominale) | |||||||
| Niveau d'isolation | B/F | |
| Résistance d'isolation | 1000 MΩ (500 V CC) | |
| Rigidité diélectrique (courant de fuite 1 mA) | Entre bobine et contacts | 5000VAC 1min |
|
|
Entre les jeux de contacts | 2500 VCA 1 min |
|
|
Entre contacts ouverts | 1000VAC 1min |
| Temps de fonctionnement (à tension nominale) | ≤15 ms | |
| Temps de déclenchement (sans diode) (à tension nominale) | ≤8 ms | |
| Humidité | 5% ~ 85% HR | |
| Température ambiante | -40 ℃ ~ + 85 ℃ | |
| Résistance aux chocs | Fonctionnel | 98 m/s² |
|
|
Destructeur | 980 m/s² |
| Résistance aux vibrations | 10 Hz ~ 150 Hz | |
| Poids | Environ 15g | |
| Construction | Scellé et résistant au flux | |
●Appareils électroménagers
●Appareils domestiques intelligents
●Systèmes d'automatisation industrielle
●Matériel de communication
●Instruments et compteurs électriques
●Systèmes de contrôle à distance
●Modules de contrôle intelligents
●Matériel de sécurité et de surveillance
1. Ce relais est-il adapté aux appareils électroménagers ?
Oui. Le relais est largement utilisé dans les climatiseurs, les machines à laver, les appareils intelligents et autres appareils électriques domestiques en raison de sa taille compacte et de sa capacité de commutation stable.
2. Le relais peut-il prendre en charge l'assemblage automatisé de circuits imprimés ?
Oui. La structure de montage PCB est conçue pour la production automatisée et les applications PCB haute densité.
3.Quels sont les avantages de la rigidité diélectrique de 5 kV ?
Une rigidité diélectrique plus élevée améliore la sécurité de l'isolation et aide à protéger le système de contrôle pendant un fonctionnement à long terme.
4. KEYONG prend-il en charge la personnalisation OEM ?
Oui. KEYONG fournit des solutions de relais OEM et personnalisées selon les exigences du client, y compris la tension de bobine, le formulaire de contact et les solutions spécifiques à l'application.
5. Quelles certifications le relais possède-t-il ?
Le relais est conforme aux normes UL, TUV, CQC, CE et RoHS.
En tant que fabricant et fournisseur professionnel de relais en Chine, KEYONG fournit des solutions de relais fiables pour les projets OEM et les achats en gros.
●Système de gestion de la qualité ISO9001
●Certifié UL, TUV, CQC, CE et RoHS
●Lignes de production automatisées avancées
●Qualité du produit et livraison stables
●Support OEM et relais personnalisé
●Exemple de support pour l'évaluation technique
Le relais miniature haute puissance KEYONG KQI15D (115F-2P) combine une conception compacte, des performances de commutation fiables et une sécurité électrique élevée, ce qui en fait un choix idéal pour les applications de contrôle électrique et intelligentes modernes.
Avec une qualité de produit stable, une capacité de fabrication avancée et un support technique professionnel, KEYONG est devenu un fournisseur de relais de confiance pour les clients des secteurs des appareils électroménagers, de l'automatisation industrielle, des systèmes de contrôle intelligents et des industries de communication du monde entier.
Si vous recherchez un fabricant ou fournisseur fiable de relais miniature haute puissance 8A/250VAC, KEYONG fournit des solutions de relais fiables pour les projets OEM, les applications d'ingénierie et les commandes groupées.
