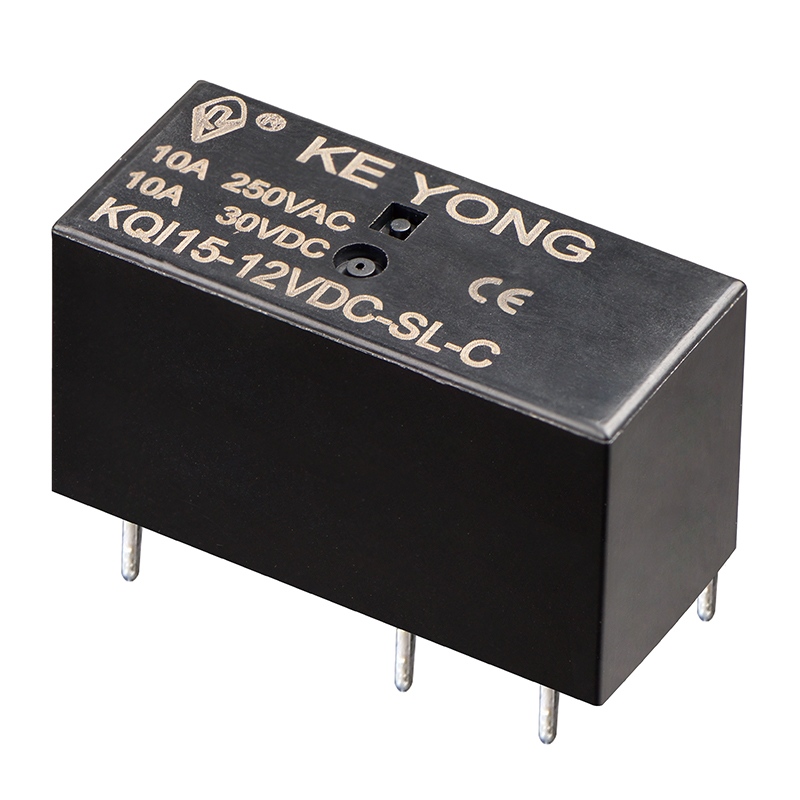

NINGBO KEYONG JINGSHENG APPLIANCE ÉLECTRIQUE CO., LTD. Relais de puissance miniature pour la commutation 10A KQI15 (115F) Le relais PCB 12A est un relais compact et fiable conçu pour les appareils électroménagers, les systèmes d'automatisation et les équipements de contrôle électrique. Doté d'une capacité de commutation de 12 A, d'une rigidité diélectrique de 5 kV, d'une ligne de fuite de 10 mm et d'une faible consommation électrique de bobine de 0,4 W, il offre des performances de commutation stables et sûres pour les applications à long terme. Avec une hauteur maximale de 16,2 mm, une conception de montage sur carte PC, des options scellées en plastique et résistantes aux flux et une conformité RoHS, ce relais est largement utilisé dans les appareils domestiques intelligents, les équipements de télécommunication, les instruments, les compteurs et les systèmes de contrôle à distance. En tant que fabricant et fournisseur professionnel de relais en Chine, KEYONG fournit des solutions de relais fiables pour les applications OEM et industrielles.
Performances de commutation stables de 10 A
Le relais de puissance miniature pour commutation 10 A est conçu pour des performances de commutation de charge fiables avec une conductivité électrique stable et une faible résistance de contact. Il assure un fonctionnement fiable pour divers systèmes de contrôle électronique nécessitant une capacité de commutation continue et efficace.
Structure miniature compacte
Doté d'une conception compacte et légère, ce relais de puissance pour PCB permet d'économiser de l'espace d'installation et prend en charge les configurations de circuits imprimés haute densité. Il convient aux équipements électroniques modernes nécessitant un espace interne limité.
Isolation électrique et sécurité élevées
Fabriqué selon des normes de qualité strictes, le relais offre d'excellentes performances de rigidité diélectrique et d'isolation. Il améliore efficacement la sécurité opérationnelle et réduit les interférences électriques lors des opérations de commutation.
Faible consommation d'énergie
La structure électromagnétique optimisée garantit une faible consommation d'énergie de la bobine tout en maintenant une vitesse de réponse rapide et des performances de commutation stables, contribuant ainsi à améliorer l'efficacité énergétique globale des systèmes électroniques.
Longue durée de vie mécanique et électrique
Produit avec un équipement d'assemblage et de test automatisé de précision, le relais offre une durabilité stable et une fiabilité opérationnelle à long terme pour les applications industrielles et commerciales.
Large compatibilité pour les systèmes électroniques
Ce relais de puissance miniature est compatible avec divers systèmes de contrôle PCB et applications électriques, notamment les appareils électroménagers, les équipements d'automatisation, les appareils de communication et les modules de contrôle intelligents.
Contrôle de qualité et certifications stricts
KEYONG met en œuvre des normes strictes de gestion de la qualité ISO9001 tout au long de la production. Les produits ont obtenu les certifications UL, TUV, CQC, CE et RoHS pour garantir une qualité constante et une conformité internationale.

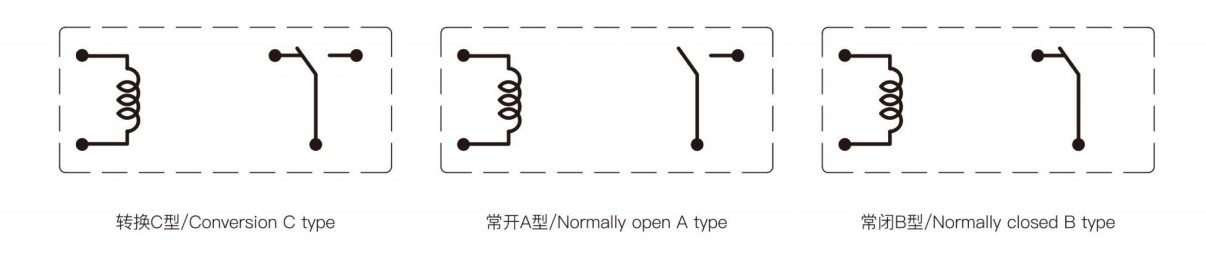

| Modalités de contact | ABC |
| Résistance de contact | ≤100 mΩ (1 A 6 V CC) |
| Matériel de contact | Alliage d'argent : AgSnO₂In₂O₃、AgSnO₂、AgNi |
| Évaluation des contacts (Res.load) | 10A 250 VCA/30 VCC |
| Tension de commutation maximale | 440 VCA/125 VCC |
| Courant de commutation maximum | 12A |
| Puissance de commutation maximale | 3000 VA |
| Endurance électrique (Fréquence : 360 opérations/h) | 1×10⁵ps/1×10⁴ops |
| Endurance mécanique (Fréquence : 18 000 opérations/h) | 1×10⁷opérations |
| Consommation électrique (W) | 0,4W(L) | |||||||
| Tension nominale (VCC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| Résistance de bobine (Q ± 10 %) | 62 | 90 | 202 | 360 | 810 | 1440 | 3240 | 5760 |
| Tension de démarrage (Max) | 70 % (tension nominale) | |||||||
| Tension de chute (Min) | 10 % (tension nominale) | |||||||
| Tension de surmultiplication maximale autorisée (VDC) | 150 % (tension nominale) | |||||||
| Niveau d'isolation | B/F | |
| Résistance d'isolation | 1000 MΩ (500 V CC) | |
| Rigidité diélectrique Courant de fuite 1mA) | Entre bobine et contacts | 5000VAC 1min |
|
|
Entre contacts ouverts | 1000VAC 1min |
| Temps de fonctionnement (à tension nominale) | ≤15 ms | |
| Temps de déclenchement (sans diode) (à tension nominale) | ≤8 ms | |
| Humidité | 5% ~ 85% HR | |
| Température ambiante | -40 ℃ ~ + 85 ℃ | |
| Résistance aux chocs | Fonctionnel | 98 m/s² |
|
|
Destructeur | 980 m/s² |
| Résistance aux vibrations | 10 Hz ~ 150 Hz | |
| Poids | Environ 13g | |
| Construction | Scellé et résistant au flux | |
Appareils électroménagers, systèmes d'automatisation, équipements électriques, instruments, installations de télécommunication de compteurs et installations de contrôle à distance.
1. À quoi sert un relais de puissance miniature pour la commutation 10A ?
Ce relais est principalement utilisé pour la commutation et le contrôle de charges électriques dans les appareils électroménagers, les systèmes d'automatisation industrielle, les appareils de communication, les équipements de sécurité et les produits électroniques intelligents. Il permet de contrôler les circuits de manière sûre et efficace tout en conservant une taille d'installation compacte.
2. Ce relais peut-il prendre en charge une charge de courant continue de 10 A ?
Oui. Le relais est conçu pour des applications de commutation stables de 10 A dans des conditions de fonctionnement appropriées. KEYONG effectue des tests électriques stricts et des inspections de qualité pour garantir des performances stables et une longue durée de vie.
3. Ce relais est-il adapté au montage sur PCB ?
Oui. La structure miniature est spécialement conçue pour l'installation de PCB et les systèmes électroniques compacts. Il prend en charge un assemblage automatisé efficace et contribue à réduire les besoins en espace d'installation.
4.Quelles sont les certifications des relais KEYONG ?
Les produits relais KEYONG ont obtenu de multiples certifications internationales dont :
●Certification UL
●Certification TUV
●Certification CQC
●Certification CE
●Conformité RoHS
Tous les produits sont fabriqués selon les normes de gestion de la qualité ISO9001.
