Le relais de puissance miniature à couvercle transparent KQIH(14FH) 20A fabriqué par KEYONG est conçu pour des performances de commutation stables à courant élevé dans les systèmes de contrôle électrique exigeants. Doté d'une structure compacte, d'un capot de protection transparent et de performances de contact fiables, ce relais est largement utilisé dans les appareils électroménagers, les équipements d'automatisation industrielle, les appareils de communication, les systèmes de contrôle intelligents, l'électronique automobile et les applications d'énergie renouvelable.
En tant que fabricant et fournisseur professionnel de relais en Chine, Ningbo Keyong Jingsheng Electrical Appliance Co., Ltd. intègre la recherche et le développement de relais, la fabrication automatisée, l'inspection qualité et le service technique pour fournir des solutions de relais fiables aux clients OEM et industriels mondiaux.
Avec plus d'une décennie d'expérience dans la fabrication et une capacité de production annuelle supérieure à 80 millions de relais, KEYONG est devenue une usine de relais de confiance au service de clients en Amérique du Nord, en Europe, en Asie du Sud-Est, au Moyen-Orient et en Amérique du Sud.
Performances fiables dans des environnements exigeants
Le relais est conçu pour maintenir un fonctionnement stable dans des environnements électriques complexes impliquant des commutations fréquentes et un fonctionnement continu de la charge.
Sécurité opérationnelle améliorée
La structure du couvercle transparent améliore la visibilité de l'inspection et contribue à réduire les risques de maintenance lors de l'entretien de l'équipement.
Longue durée de vie
Le système de contact optimisé et les processus de fabrication de précision améliorent la durabilité mécanique et la durée de vie électrique.
Convient à la production automatisée
Les dimensions de montage standardisées des PCB permettent un assemblage automatisé efficace pour les lignes de production industrielle.
Capacité de commutation élevée de 20 A
Ce relais de puissance miniature est conçu pour des performances stables de commutation de charge de 20 A. Il offre une conductivité électrique fiable et une excellente stabilité de contact pour les systèmes électriques à charge moyenne et élevée.

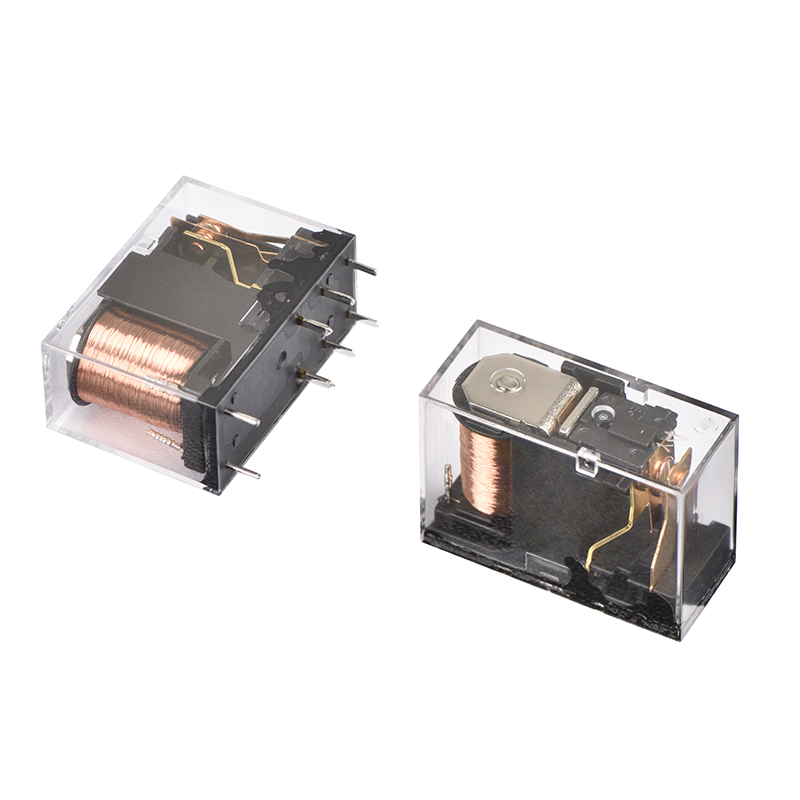

Conception de couvercle de protection transparent
Le boîtier transparent permet aux ingénieurs et au personnel de maintenance d'inspecter visuellement les conditions de contact interne pendant le fonctionnement et les tests, améliorant ainsi l'efficacité de la maintenance et la sécurité opérationnelle.

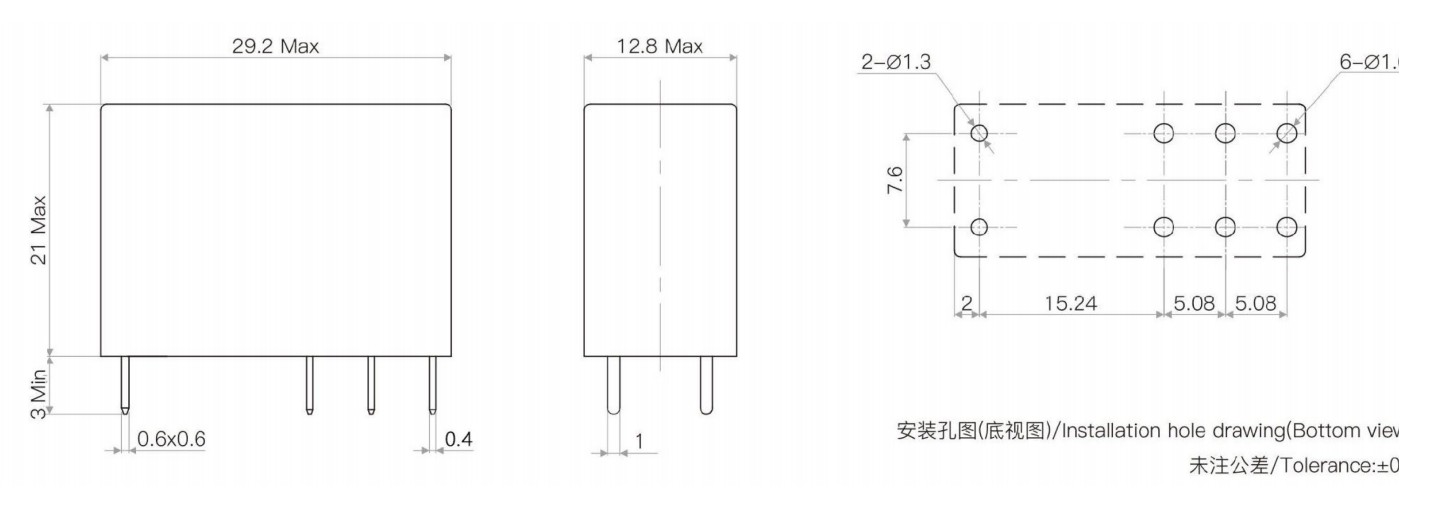

Structure de montage compacte sur PCB
Conçu avec une structure miniature peu encombrante, le relais convient à l'installation de circuits imprimés où une disposition compacte et un montage stable sont requis.
Performances électriques stables
Le relais offre une faible résistance de contact, un fonctionnement de bobine stable et une forte capacité anti-interférence, ce qui le rend adapté à un fonctionnement continu à long terme.
Matériaux de contact durables
Les contacts en alliage d'argent de haute qualité améliorent la conductivité, la résistance à l'arc et la durabilité électrique tout en prolongeant la durée de vie dans des conditions de commutation répétées.
Faible consommation d'énergie
La conception optimisée de la bobine permet de réduire la consommation d'énergie tout en maintenant une réponse rapide et un fonctionnement stable.

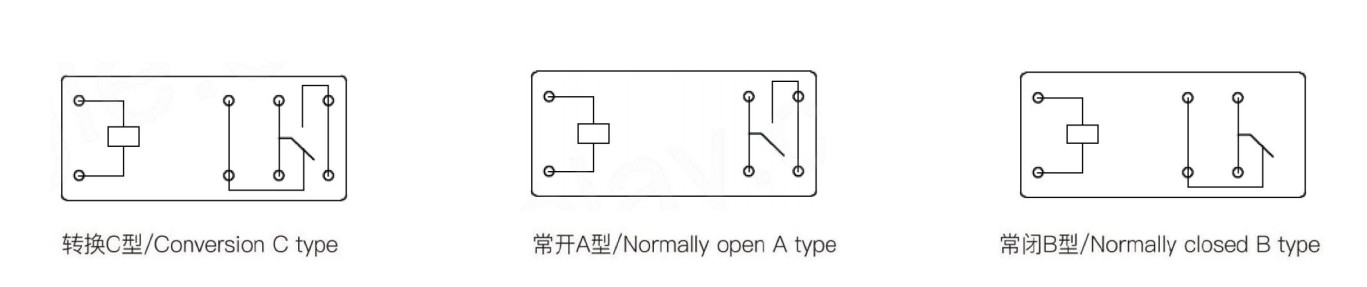

| Modalités de contact | ABC |
| Résistance de contact | ≤50 mΩ (1 A 6 V CC) |
| Matériel de contact | Alliage d'argent : AgSnO₂In₂O₃、AgSnO₂、AgNi |
| Évaluation des contacts (Res.load) | 16A 250VCA/16A 30VCC |
| Tension de commutation maximale | 277 VCA/30 VCC |
| Courant de commutation maximum | 20A |
| Puissance de commutation maximale | 5 540 VA/480 W |
| Endurance électrique (Fréquence : 360 opérations/h) | 1×10⁵ops/1×10⁴ops |
| Endurance mécanique (Fréquence : 18 000 opérations/h) | 1×10⁷opérations |
| Consommation électrique (W) | 0,54 W(L) | 0,72 W(D) | ||||||||||||||
| Tension nominale (VDC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| Résistance de bobine (Q ± 10 %) | 46.3 | 66.7 | 150 | 267 | 600 | 1067 | 2400 | 4267 | 34.7 | 50 | 112.5 | 200 | 450 | 800 | 1800 | 3200 |
| Tension de démarrage (Max) | 80 % (tension nominale) | |||||||||||||||
| Tension de chute (Min) | 5 % (tension nominale) | |||||||||||||||
| Tension de surmultiplication maximale autorisée (VDC) | 130 % (tension nominale) | |||||||||||||||
| Niveau d'isolation | B/F | |
| Résistance d'isolation | 1000MQ(500VCC) | |
| Rigidité diélectrique (courant de fuite 1 mA) | Entre bobine et contacts | 5000VAC 1min |
|
|
Entre contacts ouverts | 1000VAC 1min |
| Temps de fonctionnement (à tension nominale) | ≤15 ms | |
| Temps de déclenchement (sans diode) (à tension nominale) | ≤5 ms | |
| Humidité | 5% ~ 85% HR | |
| Température ambiante | -40 ℃ ~ + 85 ℃ | |
| Résistance aux chocs | Fonctionnel | 98 m/s² |
|
|
Destructeur | 980 m/s² |
| Résistance aux vibrations (double amplitude) | 10 Hz ~ 55 Hz 1,5 mm | |
| Poids | Environ 17g | |
| Construction | Scellé et résistant au flux | |
1. À quelles applications le relais de puissance miniature à couvercle transparent 20 A est-il adapté ?
Ce relais est couramment utilisé dans les appareils électroménagers, les systèmes d'automatisation industrielle, les contrôleurs intelligents, les équipements de communication, les systèmes d'énergie renouvelable, l'électronique automobile et les dispositifs de sécurité nécessitant des performances de commutation stables de 20 A.
2. KEYONG peut-il fournir des solutions de relais personnalisées ?
Oui. KEYONG prend en charge la fabrication de relais OEM et personnalisés selon les exigences du client, y compris la tension de la bobine, la structure des bornes, l'emballage et les solutions spécifiques à l'application.
3.Quelles sont les certifications des relais KEYONG ?
Les produits de relais KEYONG ont obtenu les certifications notamment UL, TUV, CQC, CE et RoHS, aidant les clients à répondre aux normes internationales de sécurité et de qualité.
4.Comment KEYONG garantit-il la qualité des produits ?
La société suit strictement les normes de gestion de la qualité ISO9001 et utilise des systèmes de test et d'inspection automatisés tout au long de la production pour garantir des performances et une fiabilité stables des relais.
Ningbo Keyong Jingsheng Electrical Appliance Co., Ltd. est un fabricant de relais professionnel situé à Ningbo, Zhejiang, en Chine. L'entreprise est spécialisée dans la production de relais automobiles, de relais de puissance, de relais de signalisation, de relais à énergie nouvelle, de relais clignotants, de relais d'essuie-glace intermittents, de supports de relais et de faisceaux de câbles.
En améliorant continuellement la capacité de fabrication, la qualité des produits et l'innovation technique, KEYONG est devenu un fournisseur de relais de confiance pour les clients du monde entier.
Si vous recherchez un fabricant, un fournisseur ou une usine fiable de relais de puissance miniature à couvercle transparent 20A en Chine, KEYONG fournit une qualité de produit stable, un support technique professionnel et un service efficace pour vos projets et vos besoins d'approvisionnement.
