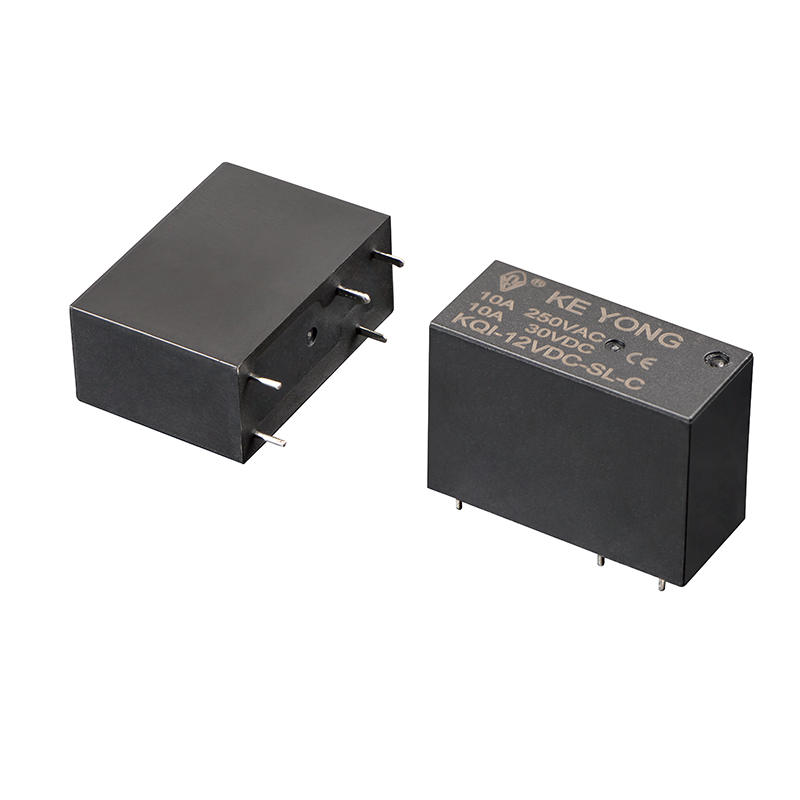

NINGBO KEYONG JINGSHENG APPLIANCE ÉLECTRIQUE CO., LTD. Le relais de puissance miniature KQI(14F) 10A est un relais compact et fiable conçu pour les appareils électroménagers, les systèmes d'automatisation, les équipements de télécommunication et les dispositifs de commande électrique. Doté d'une capacité de commutation de 10 A, d'une rigidité diélectrique de 5 kV entre la bobine et les contacts, d'une faible consommation électrique de la bobine et d'une petite conception de montage sur PCB, il offre des performances stables et sûres dans les applications exigeantes.
Le relais est disponible en types scellés en plastique, protégés contre les flux et antidéflagrants en option pour répondre à différentes exigences de fonctionnement. Sa structure légère et sa conception de montage sur carte PC contribuent à simplifier l'assemblage et à améliorer l'efficacité de la production. En tant que fabricant professionnel de relais en Chine, KEYONG fournit des solutions de relais fiables avec une personnalisation OEM, un support d'échantillons et un approvisionnement en gros stable pour les clients mondiaux et les projets d'ingénierie.
Capacité de commutation stable de 10 A
Conçu pour des performances fiables de commutation de charge de 10 A, adapté aux applications de contrôle de puissance et de transmission de signaux nécessitant un fonctionnement électrique stable.
Conception compacte de montage sur PCB
La structure miniature permet d'économiser de l'espace d'installation du PCB tout en conservant une excellente isolation et une excellente fiabilité électrique.
Hautes performances de sécurité électrique
Le relais offre une rigidité diélectrique et des performances d'isolation fiables pour un fonctionnement stable à long terme dans les systèmes électriques.
Faible consommation d'énergie de la bobine
La conception optimisée de la bobine réduit la consommation d’énergie et améliore l’efficacité globale du système.
Longue durée de vie mécanique et électrique
Fabriqué avec un équipement d'assemblage et de test automatisé de précision pour garantir la durabilité et la cohérence opérationnelle.
Convient à plusieurs industries
Largement utilisé dans les appareils électroménagers, les systèmes de maison intelligente, l'automatisation industrielle, les appareils de communication, les systèmes de sécurité et les équipements d'énergie renouvelable.

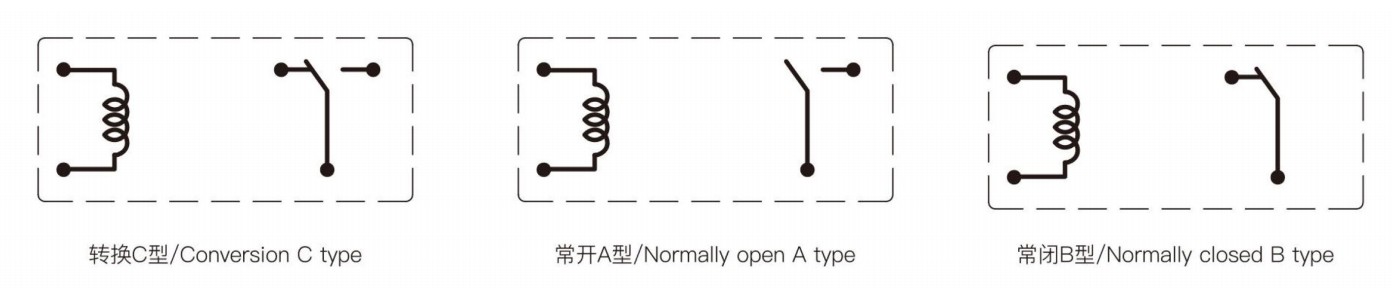

| Modalités de contact | ABC |
| Résistance de contact | ≤100 mΩ |
| Matériel de contact | Alliage d'argent : AgSnO₂In₂O₃、AgSnO₂、AgNi |
| Évaluation des contacts (Res.load) | 10A 250 VCA/30 VCC |
| Tension de commutation maximale | 250 VCA/30 VCC |
| Courant de commutation maximum | 10A |
| Puissance de commutation maximale | 2 770 VA/300 W |
| Endurance électrique (Fréquence : 360 opérations/h) | 1×10⁵ops/1×10⁴ops |
| Endurance mécanique (Fréquence : 18 000 opérations/h) | 1×10⁷opérations |
| Consommation électrique (W) | 0,54 W(L) | 0,72 W(D) | ||||||||||||||
| Tension nominale (VCC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| Résistance de bobine (± 10 %) | 46.3 | 66.7 | 150 | 267 | 600 | 1067 | 2400 | 4267 | 34.7 | 50 | 112.5 | 200 | 450 | 800 | 1800 | 3200 |
| Tension de démarrage (Max) | 80 % (tension nominale) | |||||||||||||||
| Tension de chute (Min) | 5 % (tension nominale) | |||||||||||||||
| Tension de surmultiplication maximale autorisée (VDC) | 130 % (tension nominale) | |||||||||||||||
| Niveau d'isolation | B/F | |
| Résistance d'isolation | 1000 MΩ (500 V CC) | |
| Rigidité diélectrique (courant de fuite 1 mA) | Entre coi et contacts | 5000VAC 1min |
|
|
Entre contacts ouverts | 1000VAC 1min |
| Temps de fonctionnement (à tension nominale) | ≤15 ms | |
| Temps de déclenchement (sans diode) (à tension nominale) | ≤10 ms | |
| Humidité | 5% ~ 85% HR | |
| Température ambiante | -40 ℃ ~ + 85 ℃ | |
| Résistance aux chocs | Fonctionnel | 98 m/s² |
|
|
Destructeur | 980 m/s² |
| Résistance aux vibrations (double amplitude) | 10 Hz ~ 55 Hz 1,5 mm | |
| Poids | Environ 13g | |
| Construction | Scellé et résistant au flux | |
Le relais de puissance miniature KEYONG 10A convient à une large gamme de systèmes de contrôle électriques et électroniques.
Appareils électroménagers
Utilisé dans les climatiseurs, les machines à laver, les fours à micro-ondes, les chauffe-eau et les appareils de cuisine intelligents pour un contrôle de commutation stable.
Contrôle de l'automatisation industrielle
Convient aux systèmes PLC, aux panneaux de commande, aux modules d'automatisation et aux dispositifs de contrôle intelligents nécessitant des relais PCB fiables.
Équipement de communication
Fournit une commutation fiable de signal et d’alimentation pour les appareils de communication et les systèmes de contrôle de réseau.
Maison intelligente et systèmes de sécurité
Largement appliqué dans les appareils domestiques intelligents, les systèmes de contrôle d'accès, les systèmes d'alarme et les équipements de sécurité intelligents.
Énergies renouvelables et systèmes électriques
Peut être intégré aux systèmes de charge, aux équipements de stockage d'énergie et aux modules de distribution d'énergie.
1. À quoi sert un relais de puissance miniature 10 A ?
Un relais de puissance miniature 10 A est principalement utilisé pour commuter des charges électriques dans les systèmes de contrôle PCB. Il est couramment utilisé dans les appareils électroménagers, les systèmes de contrôle industriels, les appareils de communication, les équipements domestiques intelligents et les systèmes de gestion de l’énergie.
2.Comment choisir la bonne tension de bobine ?
La tension de la bobine doit correspondre à la tension du circuit de commande de votre application. Les options courantes incluent 5 V, 12 V et 24 V CC. La sélection de la tension de bobine correcte permet de garantir un fonctionnement stable du relais et de protéger le circuit de commande.
3. Ce relais est-il adapté au montage sur PCB ?
Oui. Le relais est conçu pour les applications de montage sur PCB avec une structure compacte adaptée aux configurations de circuits imprimés haute densité.
4. Le relais peut-il être utilisé dans les équipements d'automatisation industrielle ?
Oui. Le relais de puissance miniature KEYONG 10A est largement utilisé dans les systèmes de contrôle d'automatisation industrielle en raison de ses performances de commutation stables et de sa longue durée de vie.
5. KEYONG prend-il en charge les solutions de relais personnalisées ?
Oui. KEYONG fournit des services OEM et ODM à ses clients mondiaux, notamment des spécifications de relais personnalisées, des prises, des assemblages de faisceaux et des solutions basées sur des applications.
Choisir le bon relais de puissance miniature 10 A permet de garantir des performances stables, une longue durée de vie et la sécurité électrique de votre équipement. Lors de la sélection d'un relais, les facteurs suivants sont les plus importants.
Confirmer les exigences de charge
Vérifiez d'abord la tension et le courant de fonctionnement de votre application. Un relais 10A est couramment utilisé pour les appareils électroménagers, les systèmes d'automatisation, les dispositifs de contrôle intelligents et les équipements de communication.
Sélectionnez la tension de bobine correcte
La tension de la bobine doit correspondre à votre circuit de commande, par exemple 5 V, 12 V ou 24 V CC. Une tension incorrecte peut provoquer un fonctionnement instable ou une défaillance du relais.
Choisissez le bon formulaire de contact
Les types de contacts courants incluent :
●1A (normalement ouvert)
●1C (contact inverseur)
Choisissez en fonction de vos exigences de contrôle de circuit.
Tenez compte de la taille du relais et de l'espace du PCB
Un relais miniature compact convient aux conceptions de circuits imprimés haute densité et permet d'économiser de l'espace d'installation dans les équipements électroniques.
Vérifier la sécurité et la fiabilité
Pour un fonctionnement stable à long terme, il est recommandé de choisir des relais avec :
● Rigidité diélectrique élevée
● Faible consommation d'énergie de la bobine
●Longue durée de vie électrique
● Performances de contact stables
●Vérifier les certifications
Les relais certifiés offrent une meilleure sécurité et une meilleure assurance qualité. Les certifications courantes incluent UL, TUV, CE, CQC et RoHS.
