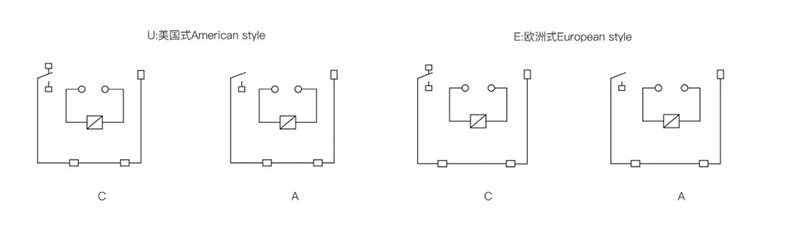

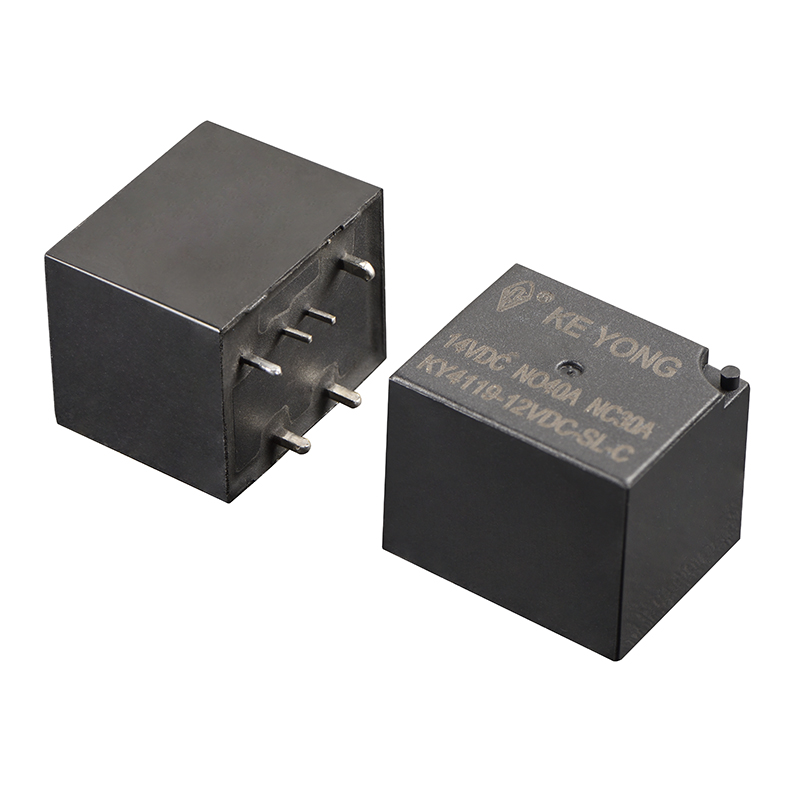

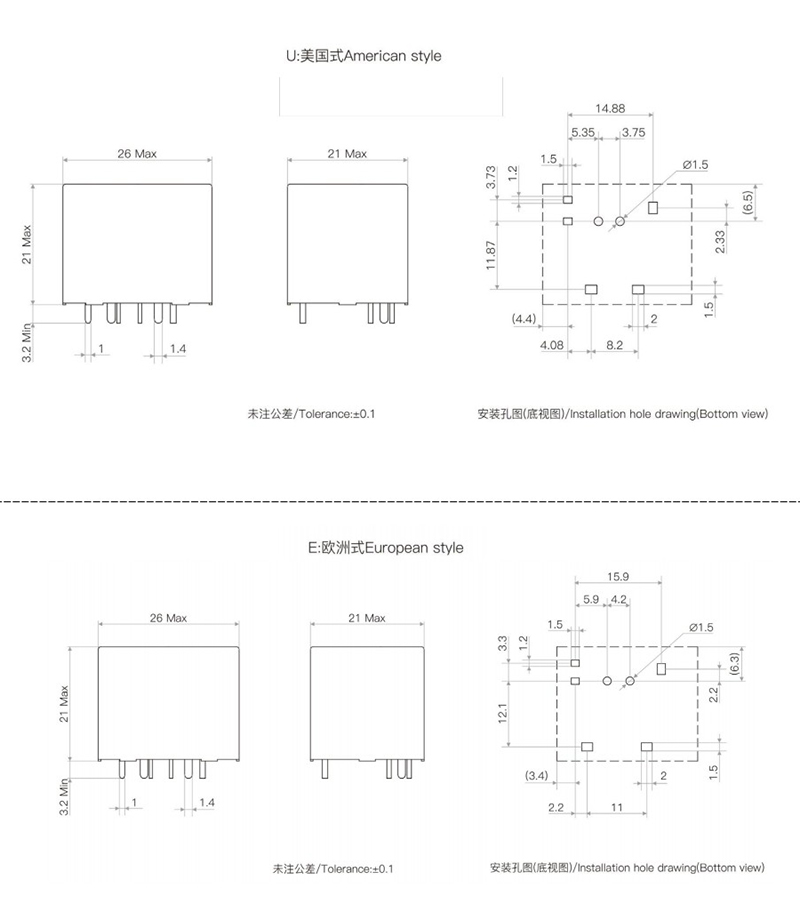

NINGBO KEYONG JINGSHENG APPLIANCE ÉLECTRIQUE CO., LTD. propose le relais PCB automobile à courant élevé KY4119 (4120), offrant une capacité de commutation jusqu'à 40 A avec des configurations de contact 1 forme A et 1 forme C. Disponible en types scellés et ouverts, ce relais PCB automobile prend en charge les dimensions de bornes américaines et européennes pour une large compatibilité d'applications. Largement utilisé dans les systèmes de contrôle automobile, les équipements de contrôle automatique et les applications industrielles, le KY4119 (4120) offre des performances fiables, une rentabilité et une commutation stable à courant élevé pour les clients OEM et industriels.
Performances de commutation à courant élevé
Conçu pour les applications de contrôle électrique à forte charge, le relais offre des performances de commutation stables avec une résistance de contact réduite et une conductivité électrique améliorée, ce qui le rend adapté aux systèmes d'alimentation automobile et aux équipements de contrôle industriel.
Conception compacte de montage sur PCB
La structure de montage PCB permet d'économiser de l'espace d'installation tout en simplifiant les processus d'assemblage des modules électroniques et des systèmes de contrôle automobiles.
Fiabilité de qualité automobile
Fabriqué avec des matériaux de haute qualité et des composants de précision, le relais offre une excellente résistance aux vibrations, à la chaleur et aux environnements de fonctionnement difficiles que l'on trouve couramment dans les applications automobiles.
Longue durée de vie électrique et mécanique
Les matériaux de contact avancés et la structure interne optimisée contribuent à prolonger la durée de vie et à améliorer la stabilité opérationnelle à long terme.
Plusieurs options de protection
Disponible dans des conceptions scellées et étanches à la poussière pour prendre en charge différents environnements d'application et améliorer la protection contre l'humidité et les contaminants.
Prise en charge de la personnalisation OEM et ODM
KEYONG fournit des services de personnalisation flexibles aux clients mondiaux, notamment :
●Tension de bobine personnalisée
●Formulaires de contact
● Dispositions des bornes PCB
●Installation du support
●Structure du logement
●Personnalisation du logo et de l'emballage
| Modalités de contact | Climatisation |
| Chute de tension (à 10A) | ≤200mV |
| Matériel de contact | Alliage d'argent : AgSnO₂ In₂O₃, AgSnO₂, AgNi |
| Évaluation des contacts (Res.load) | 30A/40A 14VCC |
| Tension de commutation maximale | 75 V CC |
| Courant de commutation maximum | Marque : 100 A (ampère, courant d'appel) Pause : 60 A (résistif) 2 500 VA/300 W. |
| Endurance électrique (Fréquence : 360 opérations/h) | 1×10⁵ops/1×10⁴ops |
| Endurance mécanique (Fréquence : 18 000 opérations/h) | 1×10⁷opérations |
|
|
Modèle standard | Type sensible | |||||||
| Consommation électrique (W) | 1.9 | 1.6 | 1.6 | 1.2 | 1.2 | 1.2 | |||
| Tension nominale (VCC) | 6 | 12 | 24 | 6 | 12 | 24 | |||
| Résistance de bobine (Ω ± 10 %) | 19 | 90 | 360 | 30 | 120 | 480 | |||
| Tension de démarrage (Max) | 60 % (tension nominale) | 75 % (tension nominale) | |||||||
| Tension de chute (Min) | 10 % (tension nominale) | ||||||||
| Tension de surmultiplication maximale autorisée (VDC) | 150 % (tension nominale) | ||||||||
| Niveau d'isolation | B/F | |
| Résistance d'isolation | 100 MΩ (500 V CC) | |
| Rigidité diélectrique (courant de fuite 1 mA) | Rigidité diélectrique (Entre bobine et contacts) | 500 VCA 1/minute |
|
|
Rigidité diélectrique (entre contacts ouverts) | 500 VCA 1/minute |
| Temps de fonctionnement (à tension nominale) | ≤10 ms | |
| Temps de déclenchement (sans diode) (à tension nominale) | ≤10 ms | |
| Humidité | 5% ~ 85% HR | |
| Température ambiante | -40 ℃ ~ + 125 ℃ | |
| Résistance aux vibrations | 10~40Hz 1,27 mm/Double amplitude 40~70Hz 49 m/s² | |
|
|
70~100Hz 0,5mm/Double amplitude 100~500Hz 98m/s² | |
| Résistance aux chocs | 98 m/s² | |
| Poids | Environ 19g | |
| Construction | Scellé/Ouvert | |
Remarque : les données Al ci-dessus sont la valeur initiale
Ce relais de puissance PCB automobile est largement utilisé dans :
●Systèmes électroniques automobiles
●Systèmes de recharge pour véhicules électriques
●Systèmes de gestion de batterie (BMS)
●Contrôle de l'éclairage de la voiture
●Systèmes de ventilateur de refroidissement
●Systèmes de climatisation
●Distribution d'énergie automobile
●Équipement d'automatisation industrielle
●Systèmes de contrôle d'alimentation
●Appareils électriques intelligents
1. Quel est le courant de commutation maximum de ce relais PCB automobile ?
Le relais prend en charge des capacités de commutation de courant élevé allant de 30 A à 100 A selon les différents modèles et configurations.
2. Ce relais est-il adapté aux systèmes EV ?
Oui. Le relais est largement utilisé dans les systèmes de recharge de véhicules électriques, les systèmes de gestion de batterie et les applications de contrôle électronique automobile.
3.Quelles tensions de bobine sont disponibles ?
Les tensions de bobine standard incluent 12 V CC et 24 V CC. Des options de tension personnalisées sont également disponibles sur demande.
4.Pouvez-vous fournir des échantillons ?
Oui. Des échantillons sont disponibles pour tester et évaluer avant les commandes groupées.
5.Quels types de protection sont disponibles ?
Des structures de protection étanches et anti-poussière sont disponibles en fonction des exigences de l'application.
Vous recherchez un fabricant et fournisseur fiable de relais PCB automobiles en Chine ?
Contactez KEYONG aujourd'hui pour :
●Prix direct d'usine
●Consultation gratuite sur les produits
● Prise en charge OEM et ODM
●Devis rapide dans les 24 heures
●Service de tests d'échantillons
●Approvisionnement stable en commandes groupées
KEYONG s'engage à fournir des solutions de relais automobiles de haute qualité avec des performances fiables, des prix compétitifs et un service d'exportation professionnel pour les clients mondiaux.
