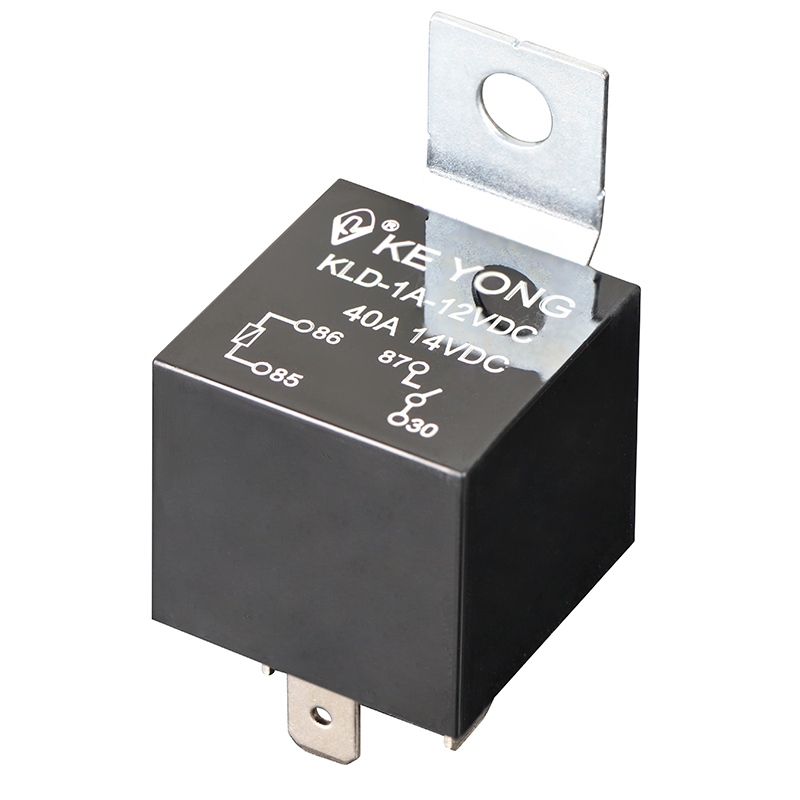

Relais de puissance automobile de commutation 40A à 4 broches fabriqué par NINGBO KEYONG JINGSHENG ELECTRICAL APPLIANCE CO., LTD. est un interrupteur électromécanique conçu pour contrôler les circuits électriques à courant élevé dans les véhicules à l'aide d'un signal de commande à faible courant. Il agit comme un « interrupteur d'alimentation télécommandé », permettant un fonctionnement sûr et efficace des composants automobiles tels que les phares, les klaxons, les pompes à carburant, les ventilateurs, les systèmes de climatisation et autres accessoires à forte charge.
Ce type de relais est largement utilisé dans les systèmes électriques automobiles, les équipements industriels et les modifications de véhicules de rechange, où une commutation fiable à courant élevé est requise sans surcharger l'interrupteur de commande ou l'ECU.
Le relais fonctionne en utilisant un petit signal électrique (entrée de bobine) pour activer un interrupteur électromagnétique interne :
Un signal à faible courant alimente la bobine (PIN 85/86 dans la logique de relais standard)
La force électromagnétique ferme ou ouvre les contacts internes
Un courant élevé (jusqu'à 40 A) circule à travers le circuit de charge (PIN 30/87)
Cela permet à un système de contrôle basse consommation de gérer en toute sécurité des appareils haute puissance sans exposition directe à la charge.
1. Exigence de courant de charge
Choisissez un relais avec une marge d'au moins 20 à 30 % au-dessus de la charge réelle
Pour une charge de 30 A → choisissez un relais de 40 A pour plus de sécurité
2. Configuration des broches
4 broches (SPST) → commutation ON/OFF la plus simple
5 broches (SPDT) → commutation entre deux sorties
3. Tension de bobine
Options communes : 12 V CC (véhicules de tourisme standard)
Certaines applications peuvent nécessiter du 24 V (véhicules utilitaires)
4. Conditions environnementales
Résistance à la température (-40°C à 125°C de préférence)
Structure étanche à la poussière ou scellée pour utilisation dans le compartiment moteur
5. Type de montage
Type enfichable (prise standard)
Montage PCB (intégration électronique)
Type de support (installation industrielle)

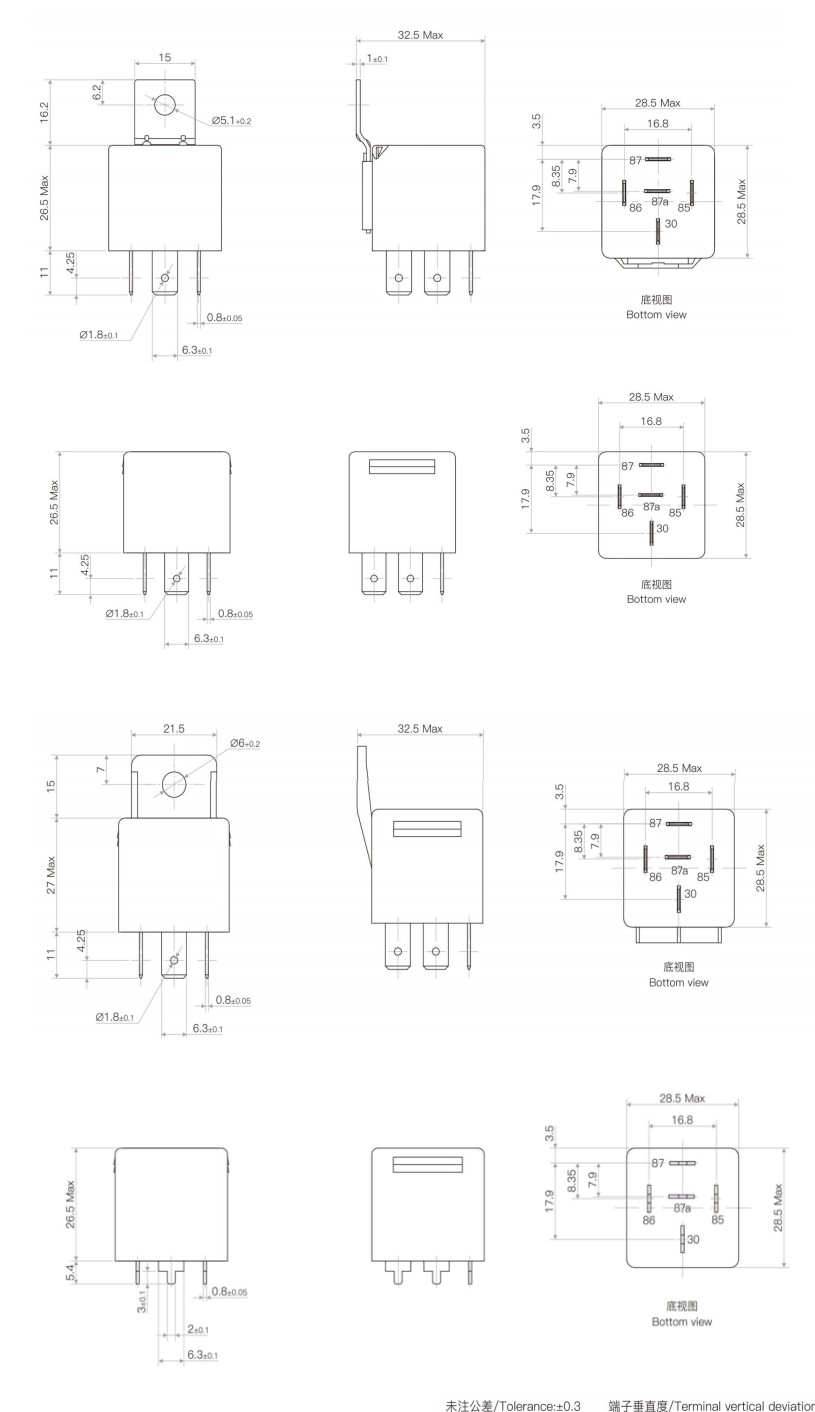

| Modalités de contact | 1/2A,1/2B 1/2C |
| Chute de tension (à 10A) | ≤200mV |
| Matériel de contact | Alliage d'argent : AgSnO₂ In₂O₃, AgSnO₂, AgNi |
| Évaluation des contacts | 30A/40A/60A 14VCC |
| Tension de commutation maximale | Voir « Courbe limite de charge » |
| Courant de commutation maximum | 60A (résistif 14VDC) |
| Charge de contact minimale | 1A 6VCC |
| Endurance électrique (Fréquence : 900 opérations/h) | 1×10⁵opérations |
| Endurance mécanique (Fréquence : 18 000 opérations/h) | 1×10⁷opérations |
| Consommation électrique (W) | 1,6 W | 1,8 W | 1,6 W | 1,8 W | 1,8 W | 2,0 W |
| Tension nominale (VCC) | 12 | 12 | 24 | 24 | 24 | 24 |
| Résistance de bobine (Q ± 10 %) | 90 | 90 | 360 | 360 | 320 | 320 |
| Résistance parallèle (Ω) |
|
680 |
|
2700 |
|
2700 |
| Tension de démarrage (Max) | 65 % (tension nominale) | |||||
| Tension de chute (Min) | 10 % (tension nominale) | |||||
| Tension de surmultiplication maximale autorisée (VDC) | 150 % (tension nominale) | |||||
| niveau d'isolation | Classe B/Classe F | |
| résistance d'isolation | 100 MΩ (500 V CC) | |
| Rigidité diélectrique (courant de fuite 1 mA) | Rigidité diélectrique (entre bobine et contacts) | 500VAC minutes |
| Rigidité diélectrique (entre contacts ouverts) | 500VAC minutes | |
| Temps de fonctionnement (à tension nominale) | ≤10 ms | |
| Temps de déclenchement (sans diode) (à tension nominale) | ≤10 ms | |
| Humidité | 5% ~ 85% HR | |
| Température ambiante | -40 ℃ ~ + 125 ℃ | |
| Résistance aux vibrations | 5 Hz ~ 22,3 Hz 10 mm Double amplitude | |
| 22,3 Hz ~ 500 Hz 98 m/s² | ||
| Résistance aux chocs | 294 m/s² | |
| Poids | Environ 36g | |
| Construction | Étanche à la poussière | |
| Fonctionnalité | Relais bas de gamme standard | Relais de puissance automobile 40A |
|---|---|---|
| Capacité actuelle | 20-30A | ✔ Jusqu'à 40A |
| Durabilité | Moyen | ✔ Endurance à cycle élevé |
| Résistance à la chaleur | Limité | ✔ Large plage de température |
| Champ d'application | Circuits de base | ✔ Systèmes automobiles robustes |
| Fiabilité | Modéré | ✔ Stable sous vibration/charge |
Comparé aux relais génériques à faible coût, un relais automobile 40 A de haute qualité offre une meilleure stabilité thermique, une durée de vie électrique plus longue et des performances de commutation plus cohérentes, en particulier dans les environnements à charge élevée.
1. Capacité de courant élevée (estimation 40A)
● Prend en charge jusqu'à 40 ampères de charge de commutation
●Convient aux applications automobiles lourdes
● Performances stables en fonctionnement continu
2. Structure compacte à 4 broches
●Conception de câblage simple
●Installation et remplacement faciles
●Compatible avec les prises de relais ISO standard
3. Performances de commutation fiables
●Conception de bobine électromagnétique solide
●Faible résistance de contact
● Fonctionnement stable dans des conditions de vibrations et de route
4. Large gamme d'applications
●Systèmes d'éclairage automobile
●Ventilateurs de refroidissement et systèmes CVC
●Pompes à carburant et circuits de commande de l'ECU
●Véhicules modifiés et accessoires de rechange
5. Solution de contrôle rentable
● Réduit la charge sur les commutateurs et les modules de contrôle
●Prolonge la durée de vie des composants électriques
●Minimise la complexité du câblage
●Systèmes de commande des phares automobiles
● Systèmes d'avertisseur sonore et d'alarme
●Contrôle du ventilateur de refroidissement électrique
● Commutation de la pompe à carburant
●Faisceaux de câblage de modification
●Circuits de contrôle d'automatisation industrielle
●Systèmes pour véhicules marins et tout-terrain
Q1 : Que signifie « 4 broches » dans ce relais ?
Un relais à 4 broches comprend deux bornes de bobine (85/86) et deux bornes de commutation (30/87), utilisées pour un contrôle ON/OFF simple.
Q2 : Un relais 40A peut-il remplacer un relais 30A ?
Oui. Un relais de 40 A peut remplacer en toute sécurité un relais de 30 A à condition que la disposition de la prise et des broches corresponde.
Q3 : Que se passe-t-il si la charge dépasse 40 A ?
Un courant nominal supérieur peut provoquer une surchauffe, un soudage par contact ou une défaillance du relais. Choisissez toujours un relais avec une marge de sécurité.
Q4 : Est-il adapté à l'installation du compartiment moteur ?
Oui, si le relais est conçu pour résister à des températures élevées (généralement de -40°C à 125°C) et dispose d'une protection anti-poussière.
Le relais de puissance automobile à commutation 4 broches 40 A est un composant essentiel pour un contrôle sûr et efficace des courants élevés dans les systèmes automobiles et industriels. Avec sa forte capacité de charge, sa conception compacte et ses performances de commutation stables, il s'agit d'une solution idéale pour les fabricants OEM et les applications du marché secondaire.
Pour les acheteurs et les ingénieurs, la sélection d'un relais fiable garantit non seulement la stabilité du système, mais également la sécurité à long terme et des coûts de maintenance réduits.
