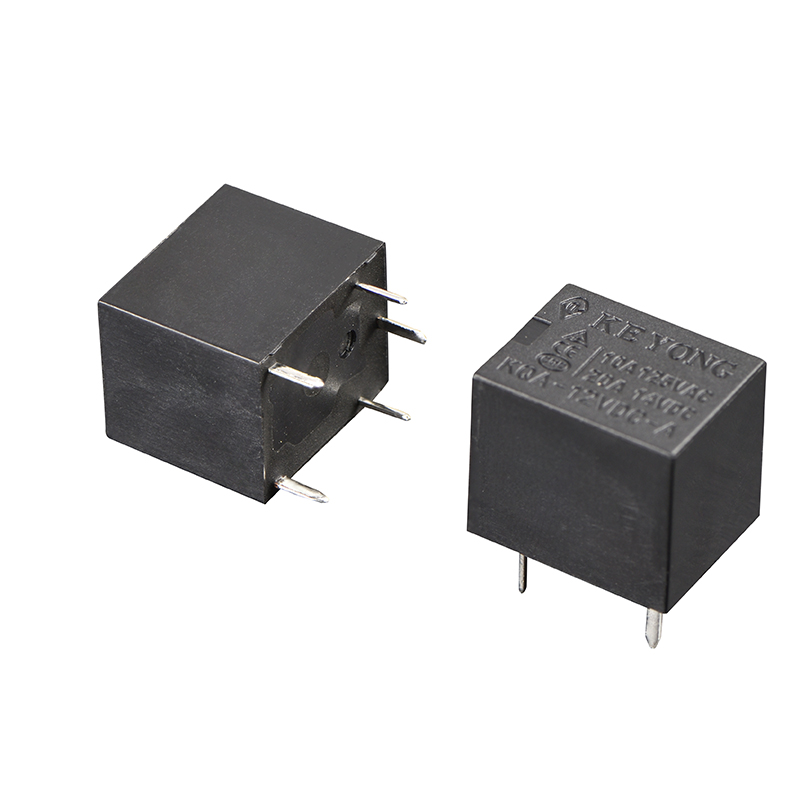

Le relais PCB automobile miniature KEYONG KQA(T78) présente une conception compacte et légère pour l'électronique automobile et les applications de contrôle de PCB avec un espace d'installation limité. Ce relais PCB automobile miniature prend en charge une excellente capacité de charge de 35 A pendant 10 minutes et de 25 A pendant 1 heure, offrant des performances de commutation stables et une résistance thermique fiable. En tant que fabricant et fournisseur professionnel de relais en Chine, KEYONG fournit des solutions de relais PCB automobiles durables et rentables pour les OEM, les distributeurs et les applications industrielles.
●Conception compacte de montage sur PCB
● Performances de commutation stables
● Faible consommation d'énergie de la bobine
●Haute fiabilité et longue durée de vie
●Capacité de réponse rapide
●Convient aux applications automobiles et industrielles
●Plusieurs configurations de contacts disponibles
●Qualité constante sous production automatisée

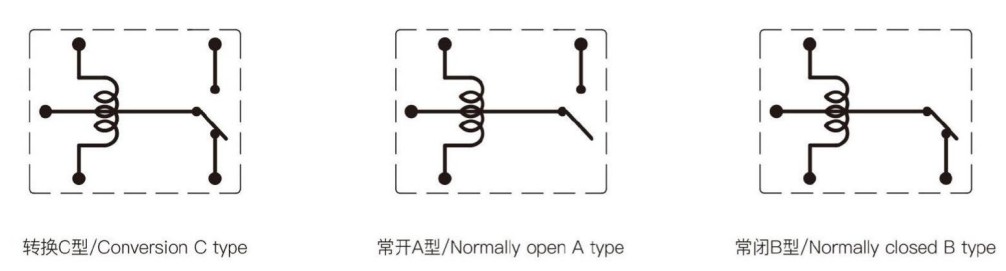

| Modalités de contact | ABC |
| Résistance de contact | ≤100 mΩ (1 A 6 V CC) |
| Matériel de contact | Alliage d'argent : AgSnOlIn₂O₃, AgSnO₂, AgNi |
| Évaluation des contacts (Res.load) | 10A 125VCA,10A/20A 14VCC |
| Tension de commutation maximale | 220 VCA/16 VCC |
| Courant de commutation maximum | NON : 35A, NC : 20A |
| Puissance de commutation maximale | 2 200 VA/320 W |
| Fréquence d'endurance électrique : 360 opérations/h) | 1×10⁵ops/1×10opps |
| Endurance mécanique (Fréquence : 18 000 opérations/h) | 1×10'ops |
| Niveau d'isolation | B/F | |
| Résistance d'isolation | 100 MQ (500 V CC) | |
| Rigidité diélectrique (courant de fuite 1 mA) | Entre bobine et contacts | 1500 VCA 1 min |
|
|
Entre contacts ouverts | 1000VAC 1min |
| Temps de fonctionnement (à tension nominale) | ≤10 ms | |
| Temps de déclenchement (sans diode) (à tension nominale) | ≤5 ms | |
| Humidité | 5% ~ 85% HR | |
| Température ambiante | -40 ℃ ~ + 85 ℃/+105 ℃ | |
| Résistance aux chocs | Fonctionnel | 98 m/s² |
|
|
Destructeur | 980 m/s² |
| Résistance aux vibrations (double amplitude) | 10 Hz ~ 55 Hz 1,5 mm | |
| Poids | Environ 6g | |
| Construction | Scellé, résistant aux flux | |
| Consommation électrique (W) | 0,60 W (L) | 0,80 W(D) | ||||||||||
| Tension nominale (VCC) | 05 | 06 | 09 | 12 | 18 | 24 | 05 | 06 | 09 | 12 | 18 | 24 |
| Résistance de bobine (Ω ± 10 %) | 42 | 60 | 135 | 240 | 540 | 960 | 31.25 | 45 | 101 | 180 | 405 | 720 |
| Tension de démarrage (Max) | 75 % (tension nominale) | |||||||||||
| Tension de chute (Min) | 10 % (tension nominale) | |||||||||||
| Tension de surmultiplication maximale autorisée (VDC) | 130 % (tension nominale) | |||||||||||
1. À quoi sert un relais PCB automobile miniature ?
Un relais PCB automobile miniature est principalement utilisé pour commuter et contrôler les circuits électriques dans les systèmes électroniques automobiles. Il permet de contrôler des charges de courant plus élevées grâce à des signaux à faible courant et est couramment utilisé dans les systèmes d'éclairage, les systèmes de climatisation, les modules de commande et les accessoires électroniques.
2.Pourquoi choisir un relais PCB au lieu d'un relais traditionnel ?
Les relais PCB sont conçus pour un montage direct sur des cartes de circuits imprimés, ce qui contribue à réduire la complexité du câblage, à améliorer l'efficacité de l'assemblage et à économiser de l'espace d'installation. Les relais PCB miniatures sont particulièrement adaptés aux appareils électroniques automobiles compacts.
3.Comment KEYONG assure-t-il la qualité du relais ?
KEYONG suit strictement le système de gestion de la qualité ISO9001 et utilise des équipements d'assemblage et de test automatisés tout au long de la production. Les produits sont testés pour leurs performances électriques, leur durabilité, leur stabilité et leur conformité en matière de sécurité avant la livraison.
4. Quelles industries KEYONG dessert-il ?
Les relais KEYONG sont largement utilisés dans l'électronique automobile, la recharge et le stockage d'énergies renouvelables, l'automatisation industrielle, les équipements de communication, les appareils électroménagers, les systèmes technologiques intelligents et les applications de sécurité.
Taille compacte pour les applications à espace limité
La structure miniature permet une installation flexible du PCB dans les modules électroniques automobiles et les systèmes de contrôle compacts. Il est largement utilisé dans les applications où l'espace d'installation est limité alors que des performances de commutation stables sont requises.
Performances électriques stables
Conçu avec des matériaux de contact fiables et une structure électromagnétique optimisée, le relais offre une conductivité stable, une faible résistance de contact et une capacité de commutation constante dans des conditions de fonctionnement continu.
Faible consommation d'énergie de la bobine
La conception optimisée de la bobine contribue à réduire la consommation d'énergie tout en maintenant une vitesse de réponse rapide et un fonctionnement stable, prenant en charge les systèmes électroniques automobiles efficaces.
Longue durée de vie mécanique et électrique
Fabriqué avec un équipement d'assemblage automatisé précis et des processus d'inspection de qualité stricts, le relais maintient des performances stables dans des conditions de vibration, de fluctuation de température et de commutation fréquente.
Assistance professionnelle à la fabrication
En tant que fabricant chinois expérimenté de relais automobiles, KEYONG fournit des solutions de relais OEM et personnalisées selon les exigences des clients, y compris la sélection de tension, la disposition des contacts, la configuration des bornes et la prise en charge de l'adaptation des applications.
