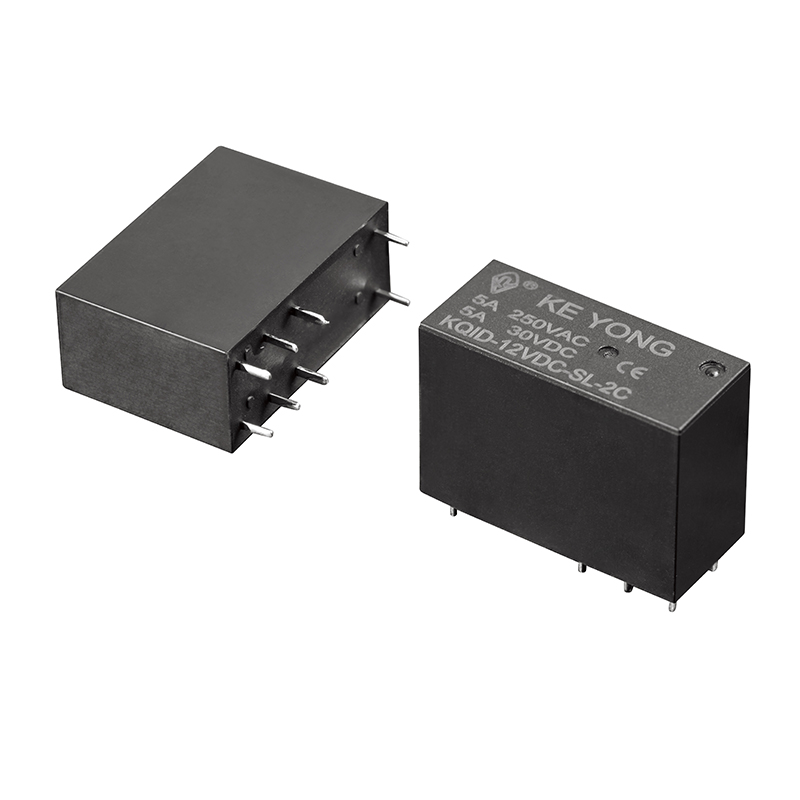

Le relais de signal entièrement scellé haute sensibilité KQID (14F-2P) de NINGBO KEYONG JINGSHENG ELECTRICAL APPLIANCE CO., LTD. est un relais PCB compact et fiable conçu pour les applications de circuits haute densité qui exigent une commutation de signal stable, une isolation renforcée et une durabilité à long terme. Conçu pour l'automatisation industrielle, les appareils intelligents, les systèmes d'instrumentation et de contrôle, ce relais de signal entièrement scellé offre d'excellentes performances électriques avec une capacité de commutation de 5 A et une rigidité diélectrique de 5 000 V CA entre la bobine et les contacts pour une sécurité opérationnelle améliorée.
Construit avec des contacts en alliage d'argent de qualité supérieure (AgSnO, AgSnO3, AgNi), le KQID(14F-2P) garantit une faible résistance de contact, une stabilité de commutation élevée et une durée de vie prolongée. Sa construction scellée protège efficacement les composants internes de la poussière, de l'humidité et de la contamination environnementale, ce qui en fait un choix idéal pour les applications électroniques exigeantes.
●Conception compacte de relais PCB pour les assemblages électroniques haute densité
Capacité de commutation de contact de 5 A à une charge résistive de 250 VAC/30 VDC
● Rigidité diélectrique 5 000 V CA pour une isolation renforcée et une sécurité électrique

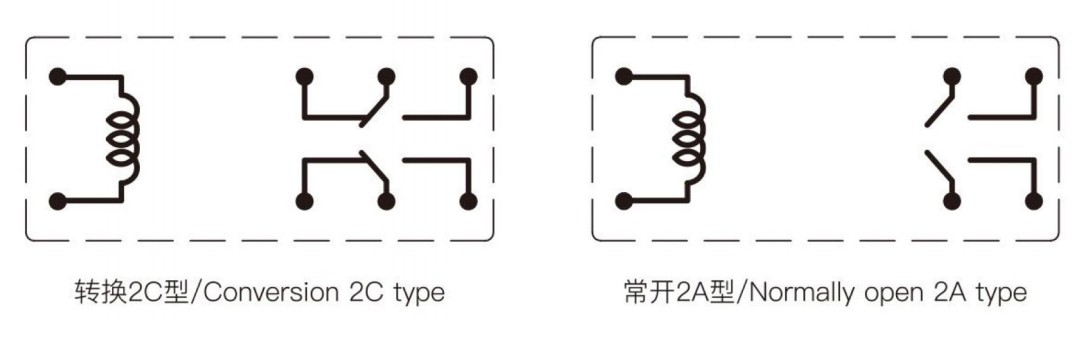

●Disponible sous forme de contact 2A, 2B et 2C pour une conception de circuit flexible
●Matériaux de contact AgSnO / AgSnO3 / AgNi de haute qualité pour une conductivité fiable
●Faible résistance de contact ≤100 mΩ pour une transmission efficace du signal
●La structure du relais entièrement scellée empêche la pénétration de l'humidité, de la poussière et de la contamination
●Larges options de tension de bobine de 5 V à 48 V CC
●Plage de température de fonctionnement : -40°C à +85°C
●Durée de vie mécanique supérieure à 10 millions d'opérations
●Optimisé pour les systèmes de contrôle industriels, les appareils domestiques intelligents, les équipements d'instrumentation et d'automatisation
| Modalités de contact | 2A,2B,2C |
| Résistance de contact | ≤50 mΩ (1 A 6 V CC) |
| Matériel de contact | Alliage d'argent : AgSnO₂In₂O₃, AgSnO₂, AgNi |
| Évaluation des contacts (Res.load) | 5A 250 VCA/30 VCC |
| Tension de commutation maximale | 277 VCA/30 VCC |
| Courant de commutation maximum | 5A |
| Puissance de commutation maximale | 1385VA/150W |
| Endurance électrique (Fréquence : 360 opérations/h) | 1×10⁵ops/1×10⁴ops |
| Endurance mécanique (Fréquence : 18 000 opérations/h) | 1×10⁷opérations |
| Consommation électrique (W) | 0,54 W(L) | 0,72 W(D) | ||||||||||||||
| Tension nominale (VCC) | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 | 05 | 06 | 09 | 12 | 18 | 24 | 36 | 48 |
| Résistance de bobine (Ω ± 10 %) | 46.3 | 66.7 | 150 | 267 | 600 | 1067 | 2400 | 4267 | 34.7 | 50 | 112.5 | 200 | 450 | 800 | 1800 | 3200 |
| Tension de démarrage (Max) | 80 % (tension nominale) | |||||||||||||||
| Tension de chute (Min) | 5 % (tension nominale) | |||||||||||||||
| Tension de surmultiplication maximale autorisée (VDC) | 130 % (tension nominale) | |||||||||||||||
| Niveau d'isolation | B/F | |
| Résistance d'isolation | 1000MQ(5000VCC) | |
| Rigidité diélectrique (courant de fuite 1 mA) | Entre bobine et contacts | 5000VAC 1min |
|
|
Entre les jeux de contacts | 3000 VCA 1 min |
|
|
Entre contacts ouverts | 1000VAC 1min |
| Temps de fonctionnement (à tension nominale) | ≤15 ms | |
| Temps de déclenchement (sans diode) (à tension nominale) | ≤5 ms | |
| Humidité | 5% ~ 85% HR | |
| Température ambiante | -40 ℃ ~ + 85 ℃ | |
| Résistance aux chocs | Fonctionnel | 98 m/s² |
|
|
Destructeur | 980 m/s² |
| Résistance aux vibrations (double amplitude) | 10 Hz ~ 55 Hz 1,5 mm | |
| Poids | Environ 15g | |
| Construction | Scellé et résistant au flux | |
Les relais de signaux entièrement scellés KEYONG sont largement utilisés dans :
Electronique automobile
Systèmes de contrôle de carrosserie, contrôle d'éclairage, systèmes ECU
Équipement de communication
Modules de transmission de signaux, tableaux de commutation, terminaux de communication
Systèmes de sécurité et de surveillance
Systèmes d'alarme, dispositifs de contrôle d'accès, équipements de surveillance
Automatisation industrielle
Modules de contrôle PLC, interfaces d'automatisation, panneaux de contrôle intelligents
Appareils électroménagers
Tableaux de commande pour maison intelligente, climatiseurs, machines à laver
Systèmes d'énergie renouvelable
Circuits de contrôle du stockage d'énergie et systèmes de gestion de charge
En tant que fournisseur de relais chinois de confiance, les produits KEYONG sont conformes aux normes et certifications internationales :
●Certification UL
●Certification TUV
●Certification CQC
●Certification CE
●Conformité RoHS
CE
CQC
RoHS
TUV
UL
Ces certifications démontrent notre engagement envers la sécurité des produits, la fiabilité et la responsabilité environnementale.
