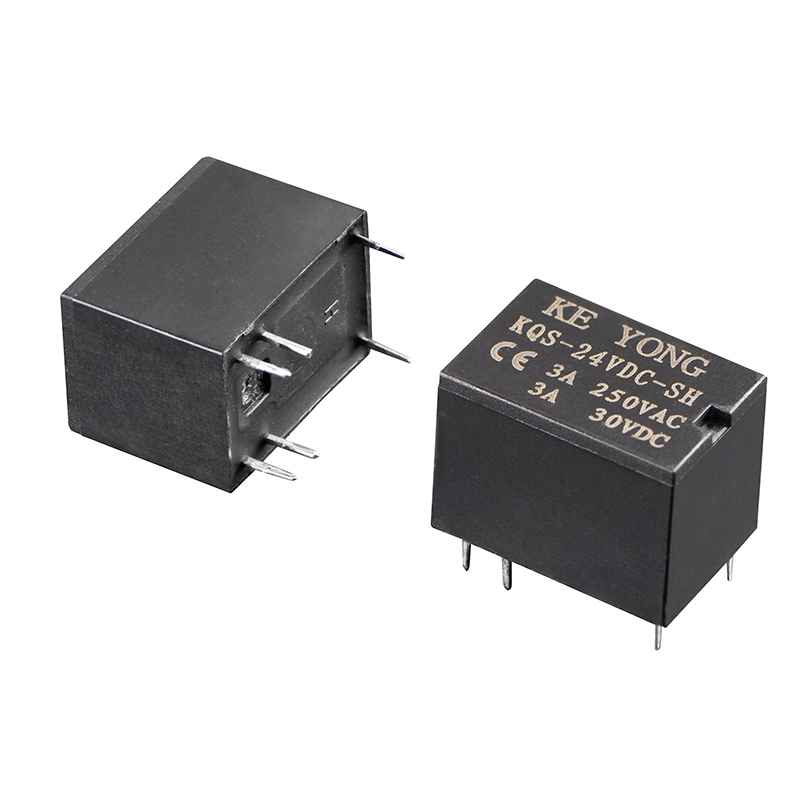

Le relais de signal économique à profil mince KEYONG KQS(4100) est un relais de signal PCB compact de 5 A conçu pour les fabricants recherchant des performances de commutation fiables avec des coûts d'approvisionnement optimisés. Conçu pour les applications OEM et les systèmes de contrôle électronique industriel, il combine une transmission stable du signal, une faible consommation d'énergie de la bobine, une sensibilité élevée et un profil mince peu encombrant, ce qui le rend idéal pour les équipements d'automatisation, les appareils de télécommunication, les contrôleurs domotiques, les appareils électroménagers et les tableaux de commande industriels.
Construit avec une construction scellée en plastique, le KQS(4100) offre une protection efficace contre la poussière et les interférences environnementales, garantissant une stabilité opérationnelle à long terme dans les applications exigeantes. Entièrement conforme RoHS, il répond aux exigences du marché international et prend en charge les besoins d'approvisionnement mondiaux. Chaque relais est soumis à des tests 100 % en ligne et à une inspection de qualité stricte pour garantir des performances constantes, un temps de réponse rapide et une endurance mécanique prolongée.
En tant que fabricant et fournisseur professionnel de relais de signaux en Chine, KEYONG propose des prix directs usine, une capacité de production stable, une personnalisation OEM/ODM et une assistance technique pour aider les acheteurs à réduire les coûts d'approvisionnement sans sacrifier la qualité. Le KQS(4100) est largement utilisé dans les systèmes d'automatisation, les équipements de télécommunications, les télécommandes sans fil, les appareils domestiques intelligents et les modules de contrôle PCB.

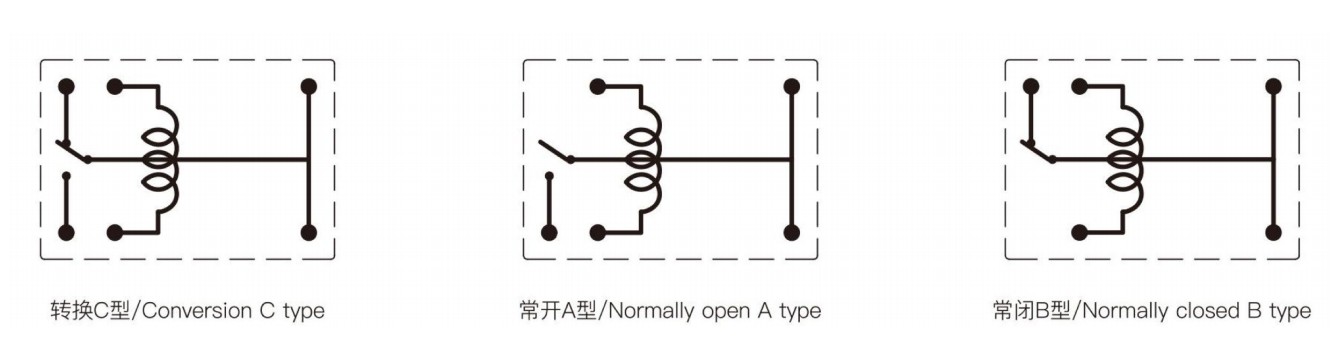

| Modalités de contact | ABC |
| Résistance de contact | ≤50 mQ (1 A 6 V CC) |
| Matériel de contact | Alliage d'argent : AgSnO₂In₂O₃、AgSnO₂、AgNi |
| Évaluation des contacts (Res.load) | 1A 120 VCA/3A 250 VCA/30 VCC |
| Tension de commutation maximale | 250 VCA/30 VCC |
| Courant de commutation maximum | 5A |
| Puissance de commutation maximale | 750 VA/90 W |
| Endurance électrique (Fréquence : 360 opérations/h) | 1×10⁵ops/1×10opps |
| Endurance mécanique (Fréquence : 18 000 opérations/h) | 1×10⁷opérations |
| Consommation électrique (W) | 0,36 W(L) | 0,2W(H) | ||||||||||||
| Tension nominale (VCC) | 03 | 05 | 06 | 09 | 12 | 18 | 24 | 03 | 05 | 06 | 09 | 12 | 18 | 24 |
| Résistance de bobine (Q ± 10 %) | 25 | 69.4 | 100 | 225 | 400 | 900 | 1600 | 45 | 125 | 180 | 405 | 720 | 1620 | 2880 |
| Tension de démarrage (Max) | 75 % (tension nominale) | |||||||||||||
| Tension de chute (Min) | 5 % (tension nominale) | |||||||||||||
| Tension de surmultiplication maximale autorisée (VDC) | 130 % (tension nominale) | |||||||||||||
| Niveau d'isolation | B/F | |
| Résistance d'isolation | 100 MΩ (500 V CC) | |
| Rigidité diélectrique (courant de fuite 1 mA) | Entre bobine et contacts | 1000VAC 1min |
|
|
Entre contacts ouverts | 500 VCA 1 min |
| Temps de fonctionnement (à tension nominale) | ≤5 ms | |
| Temps de déclenchement (sans diode) (à tension nominale) | ≤5 ms | |
| Humidité | 5% ~ 85% HR | |
| Température ambiante | -40 ℃ ~ + 85 ℃ | |
| Résistance aux chocs | Fonctionnel | 98 m/s² |
|
|
Destructeur | 980 m/s² |
| Résistance aux vibrations (double amplitude) | 10 Hz ~ 55 Hz 1,5 mm | |
| Poids | Environ 3,8 g | |
| Construction | Scellé et résistant au flux | |
Le relais de signal économique à profil mince KEYONG est largement utilisé dans les systèmes électroniques nécessitant une taille compacte, une commutation de signal stable et des performances rentables. Sa conception de circuit imprimé mince et ses caractéristiques électriques fiables en font un choix idéal pour :
Équipement d'automatisation industrielle– Circuits de contrôle, modules PLC et cartes d’interface d’automatisation
Appareils de télécommunication– Commutation de transmission de signaux, modules de communication et équipements réseau
Systèmes de maison intelligente– Commutateurs intelligents, panneaux de commande intelligents et appareils domotiques
Appareils électroménagers– Climatiseurs, machines à laver, fours à micro-ondes et tableaux de commande
Systèmes de sécurité et d'alarme– Systèmes de contrôle d’accès, modules d’alarme et dispositifs de surveillance
Systèmes de gestion de l'énergie– Applications de commutation de commande et de protection de circuits à faible consommation
Electronique grand public– Produits électroniques compacts nécessitant des solutions de relais PCB efficaces
Q1 : Quel est le principal avantage du relais de signal à profil mince KEYONG ?
R : Il offre un excellent équilibre entre taille compacte, capacité de commutation de 5 A, faible consommation d'énergie et prix d'usine compétitif, ce qui le rend idéal pour les achats de gros volumes.
Q2 : Quelles industries utilisent couramment ce relais de signal ?
R : Il est largement utilisé dans l’automatisation industrielle, les équipements de télécommunications, les appareils domestiques intelligents, les appareils électroménagers et les systèmes de contrôle de PCB.
Q3 : KEYONG prend-il en charge les solutions de relais OEM et personnalisées ?
R : Oui. En tant que fabricant professionnel de relais de signaux en Chine, KEYONG fournit des services OEM/ODM, notamment une tension de bobine personnalisée, une configuration de contact et un emballage.
Q4 : Ce relais est-il adapté aux conceptions de PCB haute densité ?
R : Oui. Son profil fin et son encombrement réduit le rendent parfaitement adapté aux applications PCB peu encombrantes.
Q5 : Pourquoi choisir KEYONG comme fournisseur de relais de signal ?
R : KEYONG propose des prix directs en usine, un contrôle de qualité strict, une capacité de production stable et un support d'approvisionnement fiable à long terme pour les acheteurs de relais mondiaux.
