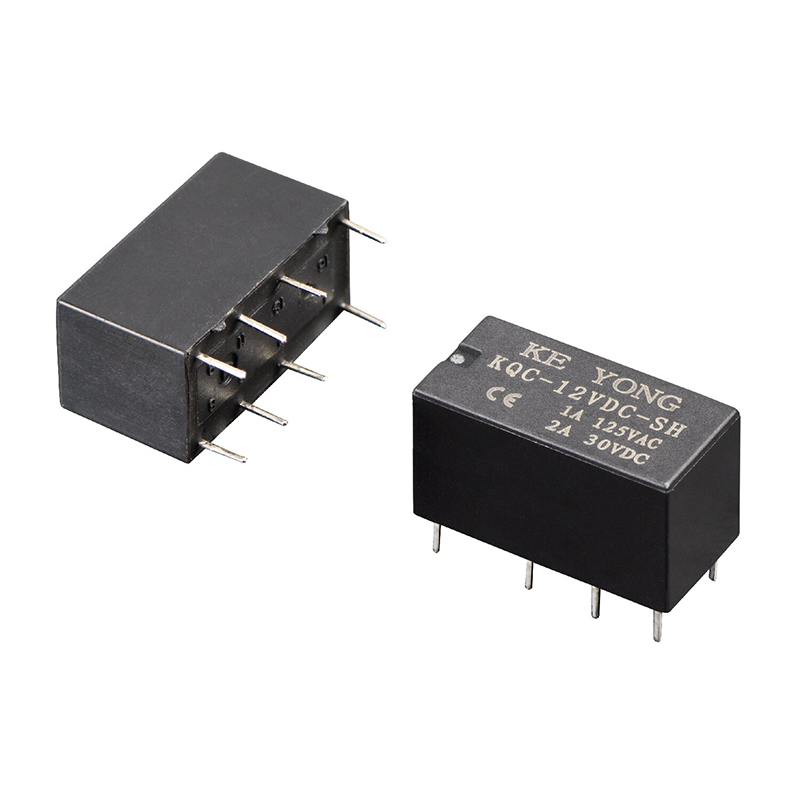

KEYONG KQC(4078) est un relais de signal DPDP compact à montage en surface conçu pour la commutation de précision dans les télécommunications, la surveillance médicale, la bureautique, les systèmes de sécurité et les applications de contrôle de capteurs. Doté de contacts bifurqués pour une transmission stable du signal, il offre une capacité de commutation de 125 VA/60 W et une valeur nominale de contact de 2 A 30 V CC pour des performances de circuit fiables. Construit selon les normes FCC Partie 68, il offre une résistance aux surtensions de 1 500 V et une rigidité diélectrique de 1 000 V CA pour une isolation et une sécurité améliorées. Sa conception SMT ultra-compacte prend en charge l'assemblage automatisé et le brasage par refusion, tandis que la structure scellée à l'époxy assure la protection pendant le brasage à la vague et le nettoyage, ce qui en fait un choix efficace et fiable pour la fabrication électronique moderne.
• Contacts bifurqués pour une commutation de signal stable et précise
• Capacité de commutation de 125 VA/60 W
• Indice de contact de 2 A, 30 V CC
• Résistance aux surtensions de 1 500 V
• Rigidité diélectrique 1 000 V CA
• Conception SMT compacte pour une production automatisée
• Scellé à l'époxy pour une protection améliorée du processus
• Faible consommation d'énergie avec réponse de commutation rapide
• Fonctionnement monostable et longue durée de vie
• Disponible en emballage en bande et bobine ou en tube
Le relais de signal DPDP à montage en surface KEYONG est développé pour répondre aux exigences de conception de circuits modernes où l'optimisation de l'espace PCB et la précision de commutation sont essentielles.
Les principaux avantages comprennent :
●Structure compacte à montage en surface pour l'assemblage automatisé de circuits imprimés
Configuration des contacts DPDP pour un contrôle de circuit flexible
●Haute sensibilité de commutation pour la transmission de signaux de faible puissance
● Excellente rigidité diélectrique pour une sécurité améliorée des circuits
● Performances stables en fonctionnement continu
●Longue durée de vie mécanique et électrique
●Convient aux processus de brasage par refusion
En tant que fournisseur de relais chinois expérimenté, KEYONG garantit que chaque relais de signal DPDP à montage en surface offre des performances constantes dans les applications de production de masse.

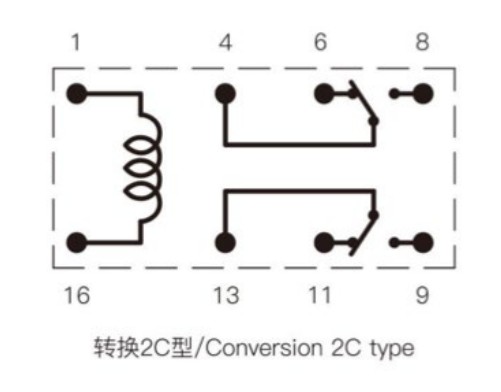

| Modalités de contact | 2C |
| Résistance de contact | ≤50 mΩ (1 A 6 V CC) |
| Matériel de contact | Alliage d'argent : AgSnO₂In₂O₃、AgSnO₂、AgNi |
| Évaluation des contacts (Res.load) | 1A 120 VCA,2A 30 VCC |
| Tension de commutation maximale | 220 VCA/30 VCC |
| Courant de commutation maximum | 2A |
| Puissance de commutation maximale | 125 VA/60 W |
| Fréquence d'endurance électrique : 360 opérations/h) | 1×10⁵ops/1×10⁴ops |
| Endurance mécanique (Fréquence : 18 000 opérations/h) | 1×10⁷opérations |
| Consommation électrique (W) | 0,36 W(L) | 0,2W(H) | ||||||||||||
| Tension nominale (VCC) | 03 | 05 | 06 | 09 | 12 | 18 | 24 | 03 | 05 | 06 | 09 | 12 | 18 | 24 |
| Résistance de bobine (Ω ± 10 %) | 25 | 69.4 | 100 | 225 | 400 | 900 | 1600 | 45 | 125 | 180 | 405 | 720 | 1620 | 2880 |
| Tension de démarrage (Max) | 75 % (tension nominale) | |||||||||||||
| Tension de chute (Min) | 5 % (tension nominale) | |||||||||||||
| Tension de surmultiplication maximale autorisée (VDC) | 130 % (tension nominale) | |||||||||||||
| Niveau d'isolation | B/F | |
| Résistance d'isolation | 100 MΩ (500 V CC) | |
| Rigidité diélectrique (courant de fuite 1 mA) | Entre bobine et contacts | 1000VAC 1min |
|
|
Entre contacts ouverts | 500 VCA 1 min |
| Temps de fonctionnement (à tension nominale) | ≤6ms | |
| Temps de déclenchement (sans diode) (à tension nominale) | ≤5 ms | |
| Humidité | 5% ~ 85% HR | |
| Température ambiante | -40 ℃ ~ + 85 ℃ | |
| Résistance aux chocs | Fonctionnel | 196 m/s² |
|
|
Destructeur | 980 m/s² |
| Résistance aux vibrations (double amplitude) | 10 Hz ~ 55 Hz 1,5 mm | |
| Poids | Environ 6g | |
| Construction | Scellé et résistant au flux | |
Le relais de signal DPDP à montage en surface KEYONG est largement utilisé dans les systèmes électroniques de précision nécessitant une commutation de signal stable à faible courant.
Les applications typiques incluent :
●Modules de communication
●Systèmes de sécurité et de surveillance
●Cartes de contrôle d'automatisation industrielle
●Contrôleurs de maison intelligente
●Instruments de test
●Équipement électronique médical
●Systèmes de surveillance des énergies renouvelables
●Systèmes auxiliaires électroniques automobiles
En tant que fabricant professionnel de relais de signaux en Chine, KEYONG fournit des solutions de relais de signaux DPDP à montage en surface pour diverses industries dans le monde entier.
1. Ce relais de signal DPDP à montage en surface est-il adapté à la production automatisée CMS ?
Oui. Le relais est spécialement conçu pour les applications de montage en surface et est compatible avec les lignes d'assemblage automatisées de type pick-and-place, aidant ainsi les clients à améliorer l'efficacité de la fabrication tout en maintenant la précision de l'assemblage.
2. Comment KEYONG assure-t-il des performances stables du relais ?
En tant qu'usine de relais établie en Chine, KEYONG utilise des lignes de production entièrement automatisées équipées d'équipements de bobinage, d'assemblage, d'inspection et de test de précision. Chaque relais de signal DPDP à montage en surface passe une vérification stricte des paramètres électriques, des tests de résistance de contact et une inspection de durabilité.
3. KEYONG peut-il prendre en charge les exigences OEM ou personnalisées ?
Oui. KEYONG est un fabricant et fournisseur expérimenté de relais OEM. Nous prenons en charge les tensions de bobine personnalisées, les configurations de bornes, les exigences d'emballage et les ajustements techniques spécifiques à l'application en fonction des besoins du projet.
4. Quelles certifications ce relais de signal possède-t-il ?
Les produits KEYONG sont certifiés par des organisations internationalement reconnues, notamment UL, TUV, CQC, CE et RoHS, garantissant le respect des exigences mondiales de qualité et de sécurité.
5. Quelle est la capacité de production pour les commandes groupées ?
L'usine de relais KEYONG couvre 12 000 mètres carrés et a une capacité de production annuelle supérieure à 80 millions d'unités de relais, garantissant des délais de livraison stables pour les commandes de relais de signal DPDP à montage en surface standard et personnalisées.
Ningbo Keyong Jingsheng Electrical Appliance Co., Ltd. est un fabricant de relais professionnel intégrant la R&D, la production, les ventes et le service technique. Depuis 2012, KEYONG a établi une coopération à long terme avec des clients dans les domaines de l'électronique automobile, de la recharge et du stockage des énergies renouvelables, des équipements de communication, de l'automatisation industrielle et de l'électronique intelligente.
Choisir KEYONG signifie travailler directement avec un fabricant chinois fiable et un fournisseur de relais de signaux doté d'une forte capacité de production, d'un contrôle de qualité strict et d'un service d'assistance réactif.
Pour les acheteurs à la recherche d'un fabricant fiable de relais de signal DPDP à montage en surface, KEYONG propose des prix d'usine compétitifs, une qualité stable et un support de projet professionnel pour une coopération mondiale OEM et grossiste.
