En tant que fabricant professionnel de relais en Chine, KEYONG se spécialise dans la conception et la fabrication de solutions de relais électromagnétiques hautes performances pour les équipementiers, distributeurs et fabricants d'équipements industriels mondiaux.

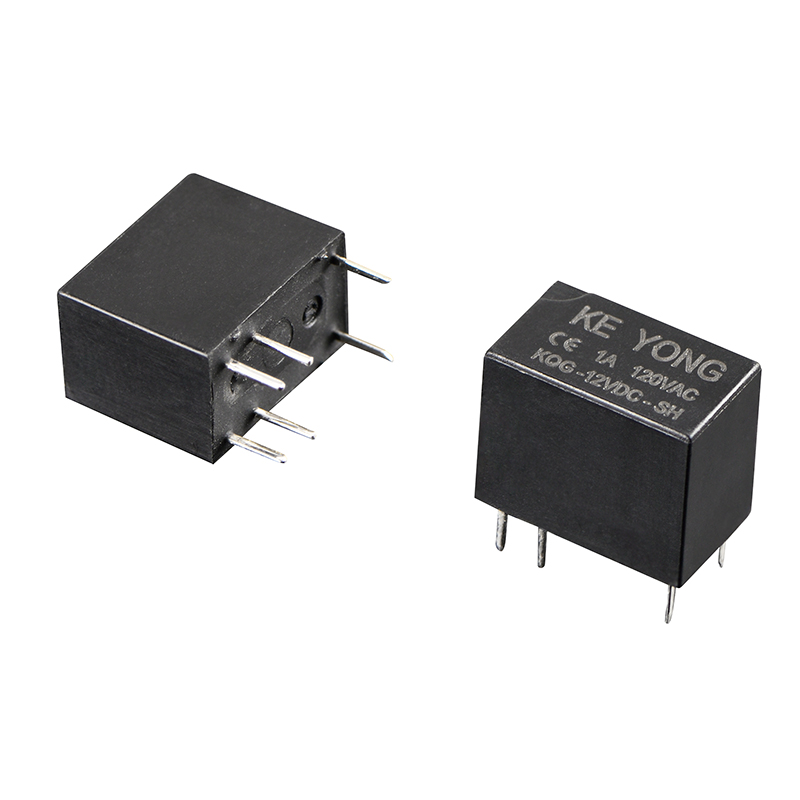

Le relais de signal super miniature haute sensibilité KEYONG est conçu pour les applications de commutation de précision nécessitant une réponse rapide, une faible consommation d'énergie, une installation compacte et une fiabilité opérationnelle à long terme.
Fabriqué dans notre usine de relais automatisés de 12 000㎡ à Ningbo, en Chine, ce relais de signal est produit selon les normes strictes de gestion de la qualité ISO 9001 et certifié par UL, TUV, CQC, CE et RoHS, garantissant des performances fiables dans les applications exigeantes.
En tant que fournisseur et usine de relais de signaux de confiance en Chine, KEYONG fournit des solutions de relais fiables aux clients du monde entier.
Un relais de signal super miniature à haute sensibilité est un dispositif de commutation électromagnétique compact conçu pour les circuits de transmission et de contrôle de signaux à faible courant.
Par rapport aux relais standards, il offre :
●Encombrement PCB réduit
●Consommation d'énergie réduite de la bobine
●Réponse de commutation plus rapide
●Une sensibilité plus élevée
●Transmission de signal stable
●Excellente isolation électrique
Ces caractéristiques le rendent idéal pour les systèmes électroniques modernes où la conception peu encombrante et la précision de commutation sont essentielles.
Structure ultra-compacte
Conçu avec un encombrement super miniature pour l'optimisation de l'espace PCB, ce qui le rend adapté aux assemblages électroniques compacts.
Commutation haute sensibilité
Nécessite une puissance minimale de la bobine pour s'actionner, réduisant ainsi la consommation globale d'énergie.
Performances de contact stables
Assure une commutation précise du signal avec une excellente conductivité électrique et une faible résistance de contact.
Longue durée de vie mécanique et électrique
Fabriqué avec des matériaux de qualité supérieure et un contrôle de production strict pour une durée de vie prolongée.
Temps de réponse rapide
Prend en charge les opérations de commutation à grande vitesse dans les systèmes de contrôle électroniques exigeants.
Forte fiabilité environnementale
Fonctionne de manière constante dans des conditions variables de température et d’humidité.

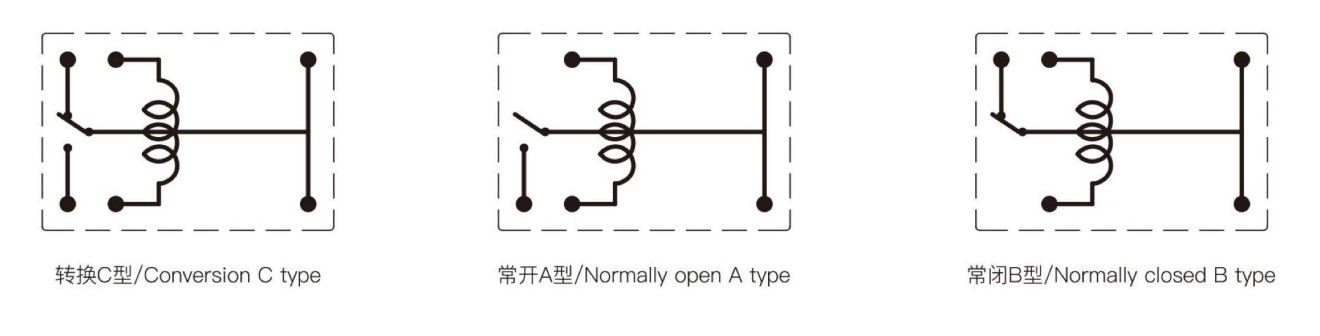

| Modalités de contact | ABC |
| Résistance de contact | ≤50 mΩ (1 A 6 V CC) |
| Matériel de contact | Alliage d'argent : AgSnO₂In₂O₃、AgSnO₂、AgNi |
| Évaluation des contacts (Res.load) | 1A 120 VCA/3A 250 VCA/30 VCC |
| Tension de commutation maximale | 120 VCA/60 VCC |
| Courant de commutation maximum | 2A |
| Puissance de commutation maximale | 120 VA/60 W |
| Endurance électrique (Fréquence : 360 opérations/h) | 1×10⁵ops/1×10⁴ops |
| Endurance électrique (Fréquence : 18 000 opérations/h) | 1×10⁷opérations |
| Consommation électrique (W) | 0,15 W (H) | 0,20 W (L) | ||||||||||
| Tension nominale (VCC) | 03 | 05 | 06 | 09 | 12 | 24 | 03 | 05 | 06 | 09 | 12 | 24 |
| Résistance de bobine (Ω ± 10 %) | 60 | 167 | 240 | 540 | 960 | 3840 | 45 | 125 | 180 | 405 | 720 | 2880 |
| Tension de démarrage (Max) | 80 % (tension nominale) | |||||||||||
| Tension de chute (Min) | 10 % (tension nominale) | |||||||||||
| Tension de surmultiplication maximale autorisée (VDC) | 130 % (tension nominale) | |||||||||||
| Niveau d'isolation | A | |
| Résistance d'isolation | 100 MΩ (500 V CC) | |
| Rigidité diélectrique (courant de fuite 1 mA) | Entre bobine et contacts | 1000VAC 1min |
|
|
Entre contacts ouverts | 500 VCA 1 min |
| Temps de fonctionnement (à tension nominale) | ≤5 ms | |
| Temps de déclenchement (sans diode) (à tension nominale) | ≤5 ms | |
| Humidité | 5% ~ 85% HR | |
| Température ambiante | -40 ℃ ~ + 85 ℃ | |
| Résistance aux chocs | Fonctionnel | 196 m/s² |
|
|
Destructeur | 980 m/s² |
| Résistance aux vibrations (double amplitude) | 10 Hz ~ 55 Hz 3,3 mm | |
| Poids | Environ 2,2 g | |
| Construction | Scellé et résistant au flux | |
Chez Ningbo Keyong Jingsheng Electrical Appliance Co., Ltd., chaque relais est fabriqué à l'aide d'équipements automatisés avancés, notamment :
● Bobineuses automatiques
●Systèmes de soudage de précision
●Machines d'inspection par vision industrielle
● Lignes d'assemblage automatisées
●Équipement de test intelligent
●Systèmes de validation des performances finales
Notre capacité de production annuelle dépasse 80 millions d'unités de relais, permettant un approvisionnement stable pour les projets mondiaux d'approvisionnement en gros.
En tant que fabricant expérimenté de relais de signaux en Chine, KEYONG garantit une qualité constante des produits, depuis l'approvisionnement en matières premières jusqu'à l'expédition finale.
Le relais de signal haute sensibilité super miniature KEYONG est largement utilisé dans :
Équipement de communication
Modules de transmission et de commutation de signaux
Systèmes de sécurité et de surveillance
Systèmes d'alarme, dispositifs de contrôle d'accès, équipements de surveillance
Appareils électroménagers
Tableaux de commande intelligents et électronique domestique intelligente
Automatisation industrielle
Systèmes de contrôle PLC et interfaces d'automatisation
Electronique automobile
Circuits de contrôle de signal et systèmes de commutation basse consommation
Systèmes d'énergie renouvelable
Équipements de recharge et modules de contrôle de stockage intelligents
Politique d'échantillon, de test et de garantie
Échantillons disponibles sur demande
Garantie standard : 12 mois
Politique de retour et de remplacement claire
Processus de personnalisation et de production
Confirmation des besoins
Évaluation technique
Développement d'échantillons
Approbation du client
Production et livraison de masse
Vous recherchez un fabricant ou un fournisseur fiable de relais de signal haute sensibilité super miniature en Chine ?
KEYONG fournit des produits de relais de haute qualité avec des prix d'usine compétitifs, des délais de livraison stables et un support technique professionnel.
Contactez notre équipe commerciale dès aujourd'hui pour :
●Dernière citation
● ●Fiches techniques des produits
●Consultation d'échantillon gratuite
●Solutions de personnalisation OEM
